6.2　テストケース結果レポートを参照する

テストケース結果レポートの参照方法の説明です。

テストケース結果レポートは，1つのテストケースの単体テストを実行した結果です。

作業の前に確認すること

• テストケースを実行し，テスト実行結果が作成されている。

作業の手順

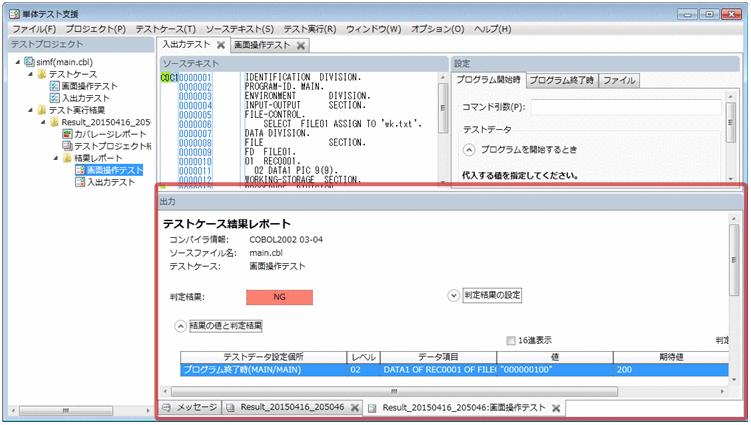

1. ［テストプロジェクト］画面の［テスト実行結果］の下にあるタグ（デフォルトでは［Result_yyyymmdd_hhmmss］）−［結果レポート］の下にある，テストケース名をダブルクリックします。

   「10.9.3　［テストケース結果レポート］画面」が表示されます。



2. 結果の値と判定結果を確認するため，［結果の値と判定結果］の左にあるボタンを選択して［結果の値と判定結果］の一覧を表示します。

   ［結果の値と判定結果］に表示される内容

   項目	内容
   テストデータ設定個所	データ項目がテストデータとして設定された位置です。
   レベル	データ項目のレベル番号です。
   データ項目	データ項目の名前です。
   値	実行結果のデータ項目の値です。
   期待値	データ項目の期待値です。
   判定結果	実行結果の値と期待値を比較した判定結果です。

   ［値］を16進数で表示するときは，［16進表示］のチェックボックスをオンにします。

   判定結果で表示項目を絞り込むときは，［判定結果：］の一覧からOK，NG，または未判定のどれかを選択します。選択した判定結果だけが［結果の値と判定結果］一覧に表示されます。

   任意の行を右クリックして，「値と期待値を表示」メニューを選択すると，［結果の値と期待値］ダイアログが表示され，一覧では収まりきらない大きなデータ値を確認できます。

3. ［プログラム開始時］画面の「値設定」で代入した値を確認するため，［代入した値］の左にあるボタンを選択して［代入した値］の一覧を表示します。

   ［代入した値］に表示される内容

   項目	内容
   テストデータ設定個所	データ項目がテストデータとして設定された位置です。
   レベル	データ項目のレベル番号です。
   データ項目	データ項目の名前です。集団項目に属するデータ項目のときは，修飾付きのデータ名で表示されます。
   値	テストの実行で代入したデータ項目の値です。

   ［値］を16進数で表示するときは，［16進表示］のチェックボックスをオンにします。

   任意の行を右クリックして，「値を表示」メニューを選択すると，［代入した値］ダイアログが表示され，一覧では収まりきらない大きなデータ値を確認できます。

4. 出力文の実行結果を確認するため，［出力文の実行結果］の左にあるボタンを選択して［出力文の実行結果］の一覧を表示します。

   ［出力文の実行結果］に表示される内容

   項目	内容
   ファイル名	シミュレーションした出力文の対象ファイルの名前です。
   オープンモード	シミュレーションした出力文の対象ファイルをオープンしたときのオープンモードです。
   出力文	シミュレーションした出力文です。
   出力文の場所	シミュレーションした出力文の場所の文番号です。
   判定結果	実行結果の値と期待値を比較した判定結果です。 終了条件の実行の場合は，「終了条件」と表示されます。 データの組み合わせなどのエラーのときは「エラー」と表示されます。

5. 入力文の実行結果を確認するため，［入力文の実行結果］の左にあるボタンを選択して［入力文の実行結果］の一覧を表示します。

   ［入力文の実行結果］に表示される内容

   項目	内容
   ファイル名	シミュレーションした入力文の対象ファイルの名前です。
   オープンモード	シミュレーションした入力文の対象ファイルをオープンしたときのオープンモードです。
   入力文	シミュレーションした入力文です。
   入力文の場所	シミュレーションした入力文の場所の文番号です。
   判定結果	値の代入が行われたときは，「---」と表示されます。 終了条件が行われたときは，「終了条件」と表示されます。 データの組み合わせなどのエラーになったときは「エラー」と表示されます。

6. 判定結果を手動で変更するときは，［判定結果の設定］の左にあるボタンを選択します。開いたラジオボタンから， OK，NG，未判定のどれかを選択します。

   ［テストデータ設定個所］に表示される形式を次に示します。

   • プログラム開始時

     形式：プログラム開始時（テスト対象のプログラム名/プログラム開始時の［プログラム名/入口名］で設定したプログラム名または入口名）

     例：テスト対象プログラムSAMPLEで開始時の［プログラム名/入口名］でENTを指定したときは，「プログラム開始時（SAMPLE/ENT）」と表示されます。

   • プログラム終了時

     形式：プログラム終了時（テスト対象のプログラム名/プログラム開始時の［プログラム名/入口名］で設定したプログラム名または入口名）

     例：テスト対象プログラムSAMPLEで開始時の［プログラム名/入口名］でSAMPLEを指定したときは，「プログラム終了時（SAMPLE/SAMPLE）」と表示されます。

   • 中断点

     形式：中断点（文番号）

     例：文番号0001000.1の個所の中断点のときは，「中断点（0001000.1）」と表示されます。

注意

• テストケースの実行が正常に終了しなかった場合は，そのテストケースに対するテストケース結果レポートは生成されません。また，［出力文の実行結果］および［入力文の実行結果］に表示するデータがない場合は，テストケース結果レポートは生成されません。［出力文の実行結果］および［入力文の実行結果］では，組み合わせエラーなどが発生しても，テストケース結果レポートは表示されます。

• 判定結果を手動で設定した実行結果は，その後のテスト実行には引き継がれません。テストを再実行したときは，再度，手動で設定してください。

• テストケース結果レポートの［結果の値と判定結果］の一覧と［代入した値］の一覧のデータ項目の数は，上限値までが表示されます。上限値以上のデータ項目を確認する場合は，バッチモードで実行して結果を確認してください。バッチモードについては，「8.　バッチモードで実行する」を参照してください。上限値については，「付録C　単体テスト支援の制限値と限界値」を参照してください。

• 終了条件を実行したときの結果は，判定結果を決めるための評価対象になりません。例えば，次の条件の場合でも，終了条件の結果は評価対象ではないので，テストケース結果レポートの結果は「未判定」になります。

  • 「結果の値と判定結果」に結果がない。

  • ファイルシミュレーションのテストデータは，終了条件だけ。

  • 上記終了条件の実行結果は「無視」。

• 終了条件を設定しても，終了条件を実行する入出力文に必要な文の記載がないと，終了条件は無視されます。例えば，WRITE文の終了条件に「INVALID KEY指定の文を実行」を指定しても，そのWRITE文にINVALID KEY指定がないと，終了条件は無視されます。

  （例）

  ［条件］

  • WRITE文を2回

  • 設定したテストデータは1個

  • 終了条件に「INVALID KEY指定の文を実行」を指定（テストデータが1つなので，2回目のWRITE文で実行される）

  • 2つ目のWRITE文にINVALID KEY指定はない。

  ［結果］

  テストケース結果レポートの一覧には，次のように表示されます。

  ファイル名	オープンモード	入出力文	出力文の場所	判定結果
  FILE001(MAIN/MAIN)	OUTPUT	WRITE	0005200.1	OK
  FILE001(MAIN/MAIN)	OUTPUT	WRITE	0005200.1	終了条件

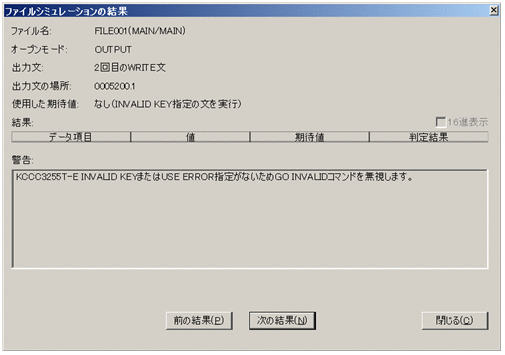

  このとき，［判定結果］欄は通常とは変わりませんが，［ファイルシミュレーションの結果］ダイアログで確認できます。［ファイルシミュレーションの結果］ダイアログは，［出力文の実行結果］または［入力文の実行結果］の表を右クリックして［結果を表示］を選択して表示します。



関連項目

• 「4.10　単体テストを実行したときの判定結果」

• 「10.9.3　［テストケース結果レポート］画面」
