7.5　［分布情報一覧］画面

プロジェクトサマリ画面の［分布全体表示］のリンクをクリックすると表示されます。［行数の分布］や［記述項数の分布］などが棒グラフで表示されます。

各種の分布情報として表示する項目は，［生成オプション設定］画面の［HTML］タブに設定します。

図7‒25　分布情報一覧

棒グラフの長さは次の計算式で算出されます。

棒グラフの長さ（ピクセル）＝棒グラフで表示するプログラム数÷プログラム数の合計×400

分布情報一覧のレンジ範囲はカスタマイズできます。カスタマイズの方法については，「10.9 COBOLソース解析の環境定義ファイル（CBLANALYZER.INI）」を参照してください。

［行数の分布］

解析したすべてのプログラムの，行数の分布を示す棒グラフです。

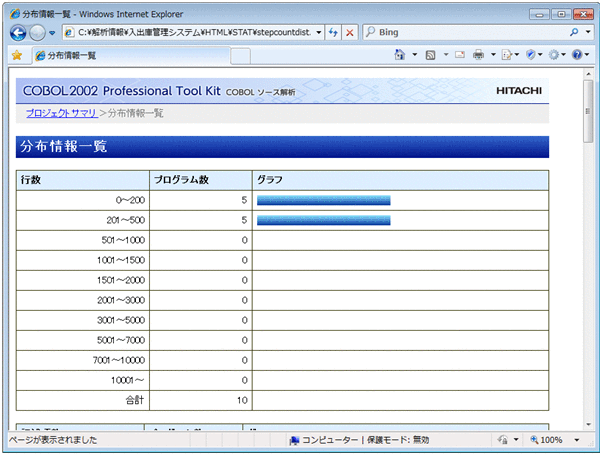

図7‒26　行数の分布

［行数］

行数の範囲（固定）が表示されます。

［プログラム数］

［行数］の対象になるプログラムの数です。

［グラフ］

プログラム数に応じて，棒グラフの長さが変わります。

［記述項数の分布］

解析したすべてのプログラムの，データ部の記述項数の分布を示す棒グラフです。

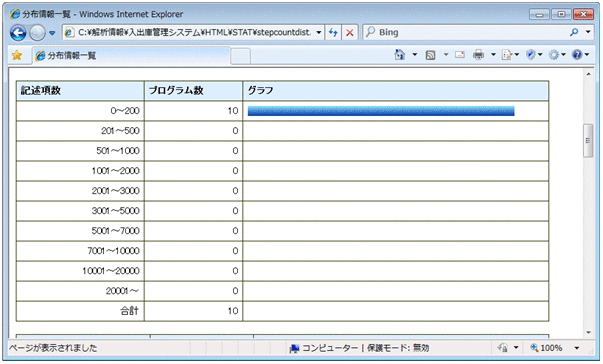

図7‒27　記述項数の分布

［記述項数］

データ部の記述項数の範囲（固定）です。

［プログラム数］

［記述項数］の対象になるプログラムの数です。

［グラフ］

プログラム数に応じて，棒グラフの長さが変わります。

［実行文の行数の分布］

解析したすべてのプログラムの，実行文の行数の分布を示す棒グラフです。

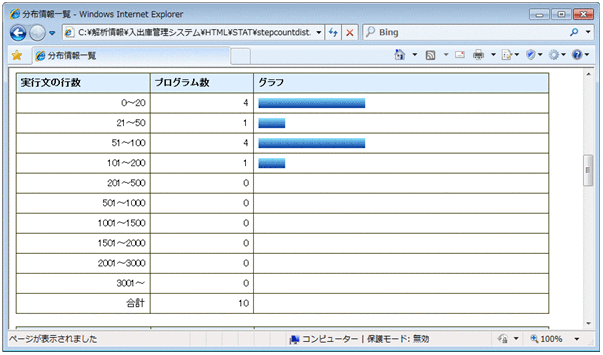

図7‒28　実行文の行数の分布

［実行文の行数］

実行文の行数の範囲（固定）です。

［プログラム数］

［実行文の行数］の対象になるプログラムの数です。

［グラフ］

プログラム数に応じて，棒グラフの長さが変わります。

［分岐の数の分布］

解析したすべてのプログラムの，分岐の数の分布を示す棒グラフです。

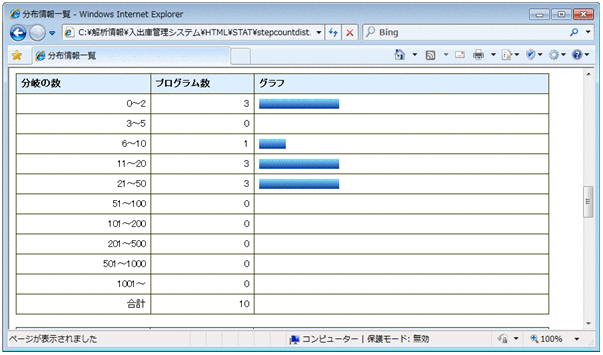

図7‒29　分岐の数の分布

［分岐の数］

分岐の数の範囲（固定）です。

［プログラム数］

［分岐の数］の対象になるプログラムの数です。

［グラフ］

プログラム数に応じて，棒グラフの長さが変わります。

［セクション数の分布］

解析したすべてのプログラムの，セクション（節）数の分布を示す棒グラフです。

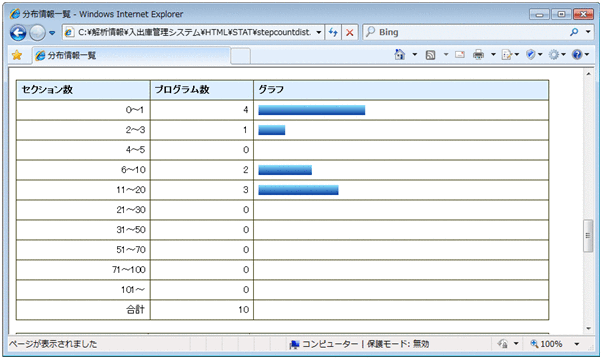

図7‒30　セクション数の分布

［セクション数］

COBOLプログラムのセクション数の範囲（固定）です。

［プログラム数］

［セクション数］の対象になるプログラムの数です。

［グラフ］

プログラム数に応じて，棒グラフの長さが変わります。

［呼出元プログラム数の分布］

解析したすべてのプログラムの，呼出元プログラム数の分布を示す棒グラフです。

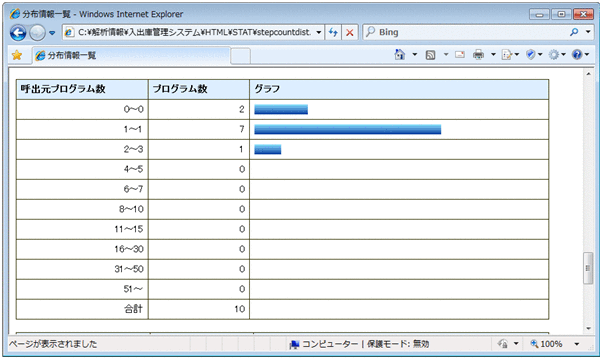

図7‒31　呼出元プログラム数の分布

［呼出元プログラム数］

COBOLプログラムの呼出元プログラム数の範囲（固定）です。

［プログラム数］

［呼出元プログラム数］の対象になるプログラムの数です。

［グラフ］

プログラム数に応じて，棒グラフの長さが変わります。

［呼出先プログラム数の分布］

解析したすべてのプログラムの，呼出先プログラム数の分布を示す棒グラフです。

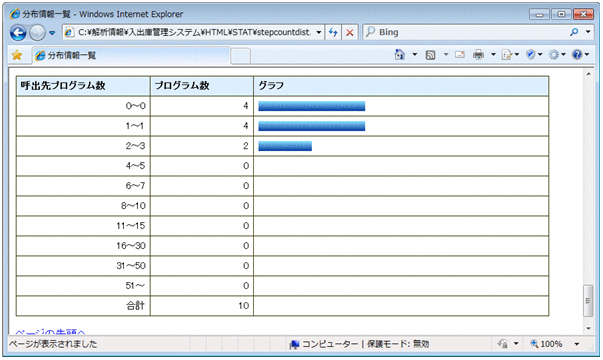

図7‒32　呼出先プログラム数の分布

［呼出先プログラム数］

COBOLプログラムの呼出先プログラム数の範囲（固定）です。

［プログラム数］

［呼出先プログラム数］の対象になるプログラムの数です。

［グラフ］

プログラム数に応じて，棒グラフの長さが変わります。
