データソース「TESTDATA」を例に，使用するデータベースがORACLEの場合，どのように結合項目と構成項目が生成されるのかについて説明します。データソース「TESTDATA」は表「NEWTABLE」を持ち，表「NEWTABLE」は「City」および「State」という列を持ちます。このデータソースの表から求められる列情報の例を次の表に示します。

表4-7　データソースの表から求められる列情報の例

列情報項目	列情報1	列情報2
表名 (TABLE_NAME)	NEWTABLE	NEWTABLE
列名 (COLUMN_NAME)	City	State
データ型 (DATA_TYPE)	SQL_CHAR	SQL_CHAR
精度 (PRECISION)	10	2

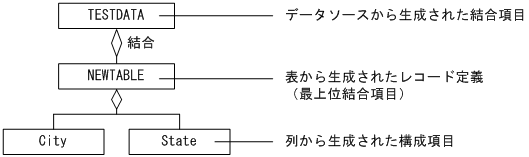

この例から生成されるデータ項目の関係を次の図に示します。

図4-5　生成されるデータ項目間の関係

生成されるデータ項目の定義内容の例を次の表に示します。

表4-8　生成されるデータ項目の定義内容の例

定義項目		生成される定義内容
		データソース	NEWTABLE（表）	City（列）	State（列）
データ項目名		TESTDATA	NEWTABLE	City	State
データ項目種別		結合項目	結合項目	単項目	単項目
分類		結合データ	結合データ	英数字文字列データ	英数字文字列データ
けた数		−	−	10	2
名前（言語共通）		TESTDATA	NEWTABLE	City	State
タ イ プ	COBOL又はOOCOBOL	−	−	X	X
	C又はC++	−	−	char	char
	SQL	−	−	CHAR	CHAR
	帳票定義	−	−	C	C
	Java	−	−	char	char
	言語4〜7	−	−	フリー定義	フリー定義

生成されるデータ項目の詳細な定義内容の例は，CSV形式ファイルで提供されています。このサンプルの提供先を次に示します。

サーバのSEWB+ 基本開発環境の組み込み先パス名\Repository\sample\odbcin.csv

なお，組み込み先パス名は，デフォルトでは次のように設定されています。システムドライブとは，Windows Serverが組み込まれているドライブです。

システムドライブ:\Program Files\HITACHI\Sewb

注意

64ビット版のWindowsでの，デフォルトの組み込み先パス名を次に示します。

システムドライブ:\Program Files (x86)\HITACHI\Sewb

(a)　生成の概要

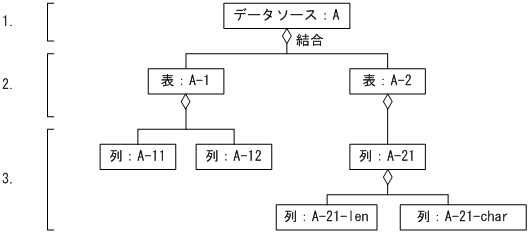

ODBC入力コマンドを使用すると，生成元のデータソースから結合項目の構成が生成され，データ項目辞書に格納されます。生成されるデータ項目の関係の例を次の図に示します。

図4-6　データソースから生成されるデータ項目の関係

データソースから生成されるデータ項目は，次の3種類に分類されます。

1. データソースに対応するデータ項目
   結合項目となります。一つのデータソースに対し，一つだけ生成されます。2.のデータ項目が，この結合項目の構成項目になります。

2. 表に対応するデータ項目
   結合項目（最上位結合項目）となります。データソース中の表に対応して，複数生成されます。3.のデータ項目が，この結合項目の構成項目になります。

3. 列に対応するデータ項目
   単項目^※1または結合項目となります。データ項目種別（単項目または結合項目）は，列のSQLデータ型^※2によって異なります。


   注※1

   単項目とは，構成項目を持たないデータ項目のことです。

   注※2

   ODBC SQLデータ型（SEWB+/REPOSITORYでは「ODBCタイプ」と呼びます）とは，ODBCで規定されるSQLデータ型のことです。ODBC SQLデータ型の詳細は，ODBCに接続するデータベースのマニュアルを参照してください。

(b)　データソース，表，列から生成されるデータ項目の定義内容

(a)で説明した分類に従って，それぞれのデータ項目に生成される定義内容を次の表に示します。

• データ項目名，標準名称，コメント，名前に設定される名称の文字数が，定義項目の上限値を超える場合，超えた部分が切り捨てられて生成されます。
• データソースの情報を使用するため，生成された言語別の名前が言語の規則（文字数や使用できる文字の種類など）に従っていない場合があります。生成後，リポジトリブラウザを使用して適切な名前に変更してください。
• 列に対応するデータ項目の種別，分類，けた数，小数部けた数，言語別のタイプは，列のODBCタイプで決まります。詳細な対応については，「4.2.2(2)(c)　ODBC タイプマッピングの規則」を参照してください。


  表4-9　データソースから生成されるデータ項目の定義内容

  定義項目		データ項目の定義内容
  		データソースから生成	表から生成	列から生成
  名称	データ項目名	データソース名	テーブル識別子	列識別子
  	標準名称	データソース名※1	テーブル識別子※1	列識別子※1
  	フリガナ	−	−	−
  属性	分類	結合データ	結合データ	ODBCタイプに対応
  	けた数	−	−	ODBCタイプに対応
  	小数部けた数	−	−	ODBCタイプに対応
  	反復回数	−	−	−
  付加情報	フィールド1〜20	−	−	−
  	コメント	−	テーブルの説明	列の説明
  言語別詳細情報	名前	データソース名※2	テーブル識別子※2	列識別子※2
  	タイプ	−	−	ODBCタイプに対応
  	タイプ修飾情報※3	−	−	−
  	取りうる値	−	−	−
  	初期値	−	−	−
  	言語別フィールド	−	−	−
  セキュリティ情報	所有者名	−※4	−※4	−※4
  	グループ名	−※5	−※5	−※5
  	アクセス権	−※6	−※6	−※6

  （凡例）

  −：設定されない

  注

  データソース名は，コマンド実行時に，引数に指定したデータソース名です。

  テーブル識別子は，表の名前を示す文字列です。

  テーブルの説明は，表を説明する文字列です。

  列識別子は，列の名前を示す文字列です。

  列の説明は，列を説明する文字列です。

  注※1

  コマンド実行時に，引数に指定した国語区分に対して設定されます。指定していない場合，すべての国語区分に同じ内容が設定されます。

  注※2

  すべての言語区分に同じ内容が設定されます。

  注※3

  言語区分「COBOL又はOOCOBOL」で定義する編集文字列を指します。

  注※4

  コマンド実行時に，引数に指定した所有者名が設定されます。指定していない場合は，システム管理者が設定されます。

  注※5

  コマンド実行時に，引数に指定したグループ名が設定されます。指定していない場合は，システム管理者の所属するグループ名が設定されます。

  注※6

  新規に登録したデータ項目にはアクセス権の初期値が設定されます。初期値については「3.2.1　アクセス権の設定」を参照してください。なお，既存のデータ項目を更新した場合には，設定されているアクセス権は変更されません。




(c)　ODBCタイプマッピングの規則

データ項目種別

構造を持つ列は結合項目，構造を持たない列は単項目となります。

結合項目として生成される場合，構成項目も同時に生成され，そのデータ項目名には内容を表すサフィックスが付加されます。

ODBCタイプと付加されるサフィックスの有無の対応については，表4-10を参照してください。

分類，けた数，小数部けた数

タイプマッピングの規則に従って，ODBCタイプや条件に応じた分類，けた数，小数部けた数が設定されます。標準で用意されているタイプマッピングの規則を次の表に示します。

• 結合項目として生成されたデータ項目は分類が「結合データ」となるため，けた数と小数部けた数は設定されません。単項目または結合項目の構成項目として生成されたデータ項目には，ODBCタイプに応じた分類，けた数，小数部けた数が設定されます。
• 列の精度からけた数が設定されるデータ項目で，列の精度がけた数の上限値を超える場合，代わりに上限値が設定されます。


  表4-10　ODBCタイプと分類，けた数，小数部けた数の対応

  ODBCタイプ	データ項目の定義内容
  	構成項目のサフィックス	分類	けた数	小数部 けた数
  SQL_CHAR	−	英数字文字列	長さ	−
  SQL_VARCHAR	-length	整数	9	−
  	-char	英数字文字列	長さ	−
  SQL_LONGVARCHAR	-length	整数	9	−
  	-char	英数字文字列	長さ	−
  SQL_DECIMAL	−	整数※	精度	−
  		実数※	精度	スケール
  SQL_NUMERIC	−	整数※	精度	−
  		実数※	精度	スケール
  SQL_SMALLINT	−	整数	精度	−
  SQL_INTEGER	−	整数	精度	−
  SQL_REAL	−	実数	精度	−
  SQL_FLOAT	−	実数	精度	−
  SQL_DOUBLE	−	実数	精度	−
  SQL_BIT	-filler	分類なし	7	−
  	-bit	分類なし	1	−
  SQL_TINYINT	−	整数	精度	−
  SQL_BIGINT	−	整数	精度	−
  SQL_BINARY	−	英数字文字列	長さ	−
  SQL_VARBINARY	-length	整数	9	−
  	-bit	英数字文字列	長さ	−
  SQL_LONGVARBINARY	-length	整数	9	−
  	-bit	英数字文字列	列最大長	−
  SQL_DATE	-year	整数	4	−
  	-month	整数	4	−
  	-day	整数	4	−
  SQL_TIME	-hour	整数	4	−
  	-minute	整数	4	−
  	-second	整数	4	−
  SQL_TIMESTAMP	-year	整数	4	−
  	-month	整数	4	−
  	-day	整数	4	−
  	-hour	整数	4	−
  	-minute	整数	4	−
  	-second	整数	4	−
  	-fraction	整数	9	−
  その他	−	分類なし	−	−

  （凡例）

  −：設定されない

  注

  構成項目のサフィックス欄が「−」のODBCタイプは，単項目として生成されるタイプです。「−」以外のタイプは，結合項目としてその構成項目が生成されるタイプです。

  注※

  スケールに依存します。スケール=0の場合は「整数データ」となります。その他の場合は「実数データ」となります。




言語別のタイプ

タイプマッピングの規則に従って，ODBCタイプや条件に応じたタイプが設定されます。標準で用意されているタイプマッピングの規則を，表4-11から表4-13に示します。

• 結合項目として生成されたデータ項目には，言語別のタイプは設定されません。単項目または結合項目の構成項目として生成されたデータ項目には，ODBCタイプに応じた言語別のタイプが設定されます。
• 同じODBCタイプでも，列の符号の有無によって，設定されるタイプが異なる場合があります。
• 言語別4〜7のタイプには「フリー定義」が設定されます。定義文字列は設定されません。


  表4-11　ODBCタイプと言語別タイプの対応（COBOL又はOOCOBOL，C又はC++）

  列の情報	データ項目の定義内容
  ODBCタイプ	構成項目のサフィックス	言語別のタイプ
  		COBOL又はOOCOBOL	C又はC++
  SQL_CHAR	−	X	char
  SQL_VARCHAR	-length	B	long
  	-char	X	char *
  SQL_LONGVARCHAR	-length	B	long
  	-char	X	char *
  SQL_DECIMAL	−	フリー定義※1	フリー定義※5
  SQL_NUMERIC	−	フリー定義※1	フリー定義※5
  SQL_SMALLINT	−	B※2 BU※2	short※6 unsigned short※6
  SQL_INTEGER	−	B※2 BU※2	long※7 unsigned long※7
  SQL_REAL	−	D	float
  SQL_FLOAT	−	D	double
  SQL_DOUBLE	−	D	double
  SQL_BIT	-filler	1	フリー定義※8
  	-bit	1	フリー定義※8
  SQL_TINYINT	−	フリー定義※3	int※9 unsigned int※9
  SQL_BIGINT	−	B※2 BU※2	フリー定義※5
  SQL_BINARY	−	X	フリー定義※10
  SQL_VARBINARY	-length	B	long
  	-bit	X	フリー定義※10
  SQL_LONGVARBINARY	-length	B	long
  	-bit	X	フリー定義※10
  SQL_DATE	-year	B	short
  	-month	BU	unsigned short
  	-day	BU	unsigned short
  SQL_TIME	-hour	BU	unsigned short
  	-minute	BU	unsigned short
  	-second	BU	unsigned short
  SQL_TIMESTAMP	-year	B	short
  	-month	BU	unsigned short
  	-day	BU	unsigned short
  	-hour	BU	unsigned short
  	-minute	BU	unsigned short
  	-second	BU	unsigned short
  	-fraction	BU	unsigned long
  その他	−	フリー定義※4	フリー定義※4

  （凡例）

  −：設定されない

  注※1

  精度を$p，スケールを$sとするとき，定義文字列は「PIC S9($p−$s)V9($s) SIGN LEADING SEPARATE」となります。

  注※2

  列符号がある場合は「B」，ない場合は「BU」となります。

  注※3

  定義文字列には「PIC X(1)」が設定されます。

  注※4

  定義文字列は設定されません。

  注※5

  定義文字列には「char *」が設定されます。

  注※6

  列符号がある場合は「short」，ない場合は「unsigned short」となります。

  注※7

  列符号がある場合は「long」，ない場合は「unsigned long」となります。

  注※8

  定義文字列には「unsigned char」が設定されます。

  注※9

  列符号がある場合は「int」，ない場合は「unsigned int」となります。

  注※10

  定義文字列には「unsigned char *」が設定されます。




  表4-12　ODBCタイプと言語別タイプの対応（SQL）

  列の情報	データ項目の定義内容
  ODBCタイプ	構成項目のサフィックス	言語別のタイプ（SQL）
  		データべースがORACLE	データべースがHiRDB
  SQL_CHAR	−	CHAR	CHAR
  SQL_VARCHAR	-length	NUMBER	SMALLINT
  	-char	VARCHAR2	VARCHAR
  SQL_LONGVARCHAR	-length	NUMBER	DEC
  	-char	LONG	フリー定義※
  SQL_DECIMAL	−	NUMBER	DEC
  SQL_NUMERIC	−	NUMBER	DEC
  SQL_SMALLINT	−	NUMBER	SMALLINT
  SQL_INTEGER	−	NUMBER	INT
  SQL_REAL	−	NUMBERf	SMALLFLT
  SQL_FLOAT	−	NUMBERf	FLOAT
  SQL_DOUBLE	−	NUMBERf	FLOAT
  SQL_BIT	-filler	フリー定義※	フリー定義※
  	-bit	フリー定義※	フリー定義※
  SQL_TINYINT	−	NUMBER	SMALLINT
  SQL_BIGINT	−	NUMBER	DEC
  SQL_BINARY	−	フリー定義※	フリー定義※
  SQL_VARBINARY	-length	NUMBER	SMALLINT
  	-bit	フリー定義※	フリー定義※
  SQL_LONGVARBINARY	-length	NUMBER	DEC
  	-bit	フリー定義※	フリー定義※
  SQL_DATE	-year	NUMBER	SMALLINT
  	-month	NUMBER	SMALLINT
  	-day	NUMBER	SMALLINT
  SQL_TIME	-hour	NUMBER	SMALLINT
  	-minute	NUMBER	SMALLINT
  	-second	NUMBER	SMALLINT
  SQL_TIMESTAMP	-year	NUMBER	SMALLINT
  	-month	NUMBER	SMALLINT
  	-day	NUMBER	SMALLINT
  	-hour	NUMBER	SMALLINT
  	-minute	NUMBER	SMALLINT
  	-second	NUMBER	SMALLINT
  	-fraction	NUMBER	SMALLINT
  その他	−	フリー定義※	フリー定義※

  （凡例）

  −：該当しない

  注

  言語別SQLに「ORACLE」または「HiRDB」のどちらのタイプで登録するかを，コマンドに指定してください。コマンドの詳細は，「4.2.3(3)　ODBC入力コマンド（RPOdbcin）の指定」の引数 /Qを参照してください。言語別SQLで使用するタイプを，あらかじめ環境構築ユティリティでカスタマイズしておく必要があります。標準に設定されている分類とタイプの対応については「表2-4 分類区分とタイプの対応（SQL）」，HiRDBのカスタマイズ例については「表2-8 分類区分とタイプの対応のカスタマイズ例（言語区分SQLのタイプをHiRDBとして使用する場合）」を参照してください。

  注※

  定義文字列は設定されません。




  表4-13　ODBCタイプと言語別タイプの対応（帳票定義，Java）

  列の情報	データ項目の定義内容
  ODBCタイプ	構成項目のサフィックス	言語別のタイプ
  		帳票定義	Java
  SQL_CHAR	−	C	※1
  SQL_VARCHAR	-length	I	※1
  	-char	C	※1
  SQL_LONGVARCHAR	-length	I	※1
  	-char	C	※1
  SQL_DECIMAL	−	I※2 フリー定義※2	※1
  SQL_NUMERIC	−	I※3 B※3	※1
  SQL_SMALLINT	−	I	※1
  SQL_INTEGER	−	I	※1
  SQL_REAL	−	I	※1
  SQL_FLOAT	−	B	※1
  SQL_DOUBLE	−	B	※1
  SQL_BIT	-filler	フリー定義※4	※1
  	-bit	フリー定義※4	※1
  SQL_TINYINT	−	I	※1
  SQL_BIGINT	−	I	※1
  SQL_BINARY	−	フリー定義※4	※1
  SQL_VARBINARY	-length	I	※1
  	-bit	フリー定義※4	※1
  SQL_LONGVARBINARY	-length	I	※1
  	-bit	フリー定義※4	※1
  SQL_DATE	-year	I	※1
  	-month	I	※1
  	-day	I	※1
  SQL_TIME	-hour	I	※1
  	-minute	I	※1
  	-second	I	※1
  SQL_TIMESTAMP	-year	I	※1
  	-month	I	※1
  	-day	I	※1
  	-hour	I	※1
  	-minute	I	※1
  	-second	I	※1
  	-fraction	I	※1
  その他	−	フリー定義※5	フリー定義※5

  （凡例）

  −：設定されない

  注※1

  環境構築ユティリティで設定した分類区分に対応するタイプの初期値（デフォルトタイプ）が設定されます。

  注※2

  列の精度とスケールに依存します。スケール=0 かつ 精度≦16の場合と，0＜スケール≦5 かつ（精度−スケール）≦16の場合は「I」となります。その他の場合はフリー定義で，内容は「C」となります。

  注※3

  列の精度とスケールに依存します。スケール＝0 かつ 精度≦10の場合は「I」となります。その他の場合は「B」となります。

  注※4

  定義文字列には「C」が設定されます。

  注※5

  定義文字列は設定されません。




データベースから生成された定義情報で，すでに辞書に登録されているデータ項目を更新できます（更新入力）。この場合は，ODBC入力コマンドで，引数「/N　辞書への登録方法」を指定します。

更新入力では，データ項目名によって，更新の対象となるデータ項目が特定されます。このため，既存の辞書フォルダ内および登録されるデータ項目には，一意のデータ項目名が定義されている必要があります。なお，対象となるデータ項目が辞書にない場合には，新しいデータ項目として作成，登録されます。

表に指定された外部キーの関係を，辞書に反映できます。ここでは，外部キーを含む表の生成規則について説明します。ODBC入力コマンドの引数の指定によって，個別のデータ項目として生成するか，またはデータ項目に外部キーに基づいた関連を付けて生成するかを選択できます。

(a)　外部キーを個別のデータ項目として生成

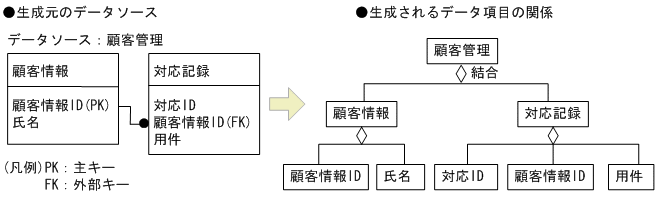

ODBC入力コマンドで，引数「/R 外部キー関連付けの有無」を省略，または引数「/R 外部キー関連付けの有無」で「nouse」を指定すると，外部キーは個別のデータ項目として生成されます。この場合の例を次に示します。

(b)　外部キーをデータ項目の関連として生成

ODBC入力コマンドで，引数「/R 外部キー関連付けの有無」に「use」を指定すると，外部キーの関係をデータ項目間の関連として生成できます。この場合，外部キーとなるデータ項目は作成されず，主キーとなるデータ項目に関連が付けられます。

なお，外部キーの情報をデータソースから取得するためには，ODBCドライバがAPI適合レベル2に準拠している必要があります。ODBCドライバのAPI適合レベルについては，使用するODBCドライバまたはデータベースのマニュアルなどで確認してください。

外部キーの関連づけは，ODBCドライバのAPI適合レベルによって，生成規則が異なります。

(i) API適合レベル2の場合

• 関連の生成規則

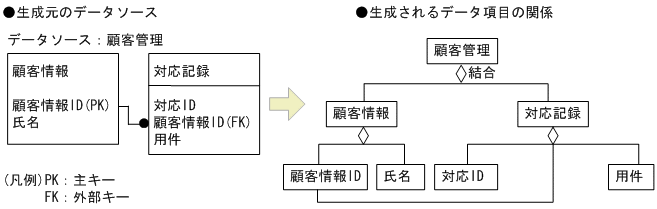

  外部キーとなるデータ項目は作成されず，主キーとなるデータ項目に結合の関連が付けられます。この場合の例を次に示します。

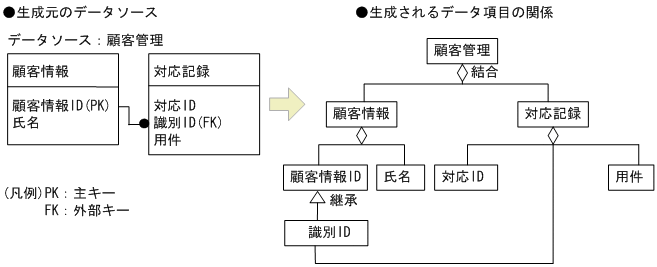

  ただし，一度に入力する表に，主キーと外部キーの両方の指定が含まれていることが前提となります。主キーとなるデータ項目が一度に入力する表に含まれない場合には，外部キーのデータ項目だけが新規に作成されます。また，外部キーの名称を別名で指定している場合は，主キーのデータ項目を親として継承するデータ項目が作成されます。この場合の例を次に示します。




• 表から生成されたデータ項目と既存のデータ項目との関連
  データ項目名による更新入力を併用することで，入力する外部キーのデータ項目と既存の辞書フォルダ内にある主キーのデータ項目とに関連が付けられます。
  既存の辞書フォルダ内にある主キーのデータ項目は，表の外部キーの属性で更新されます。また，外部キーが別名のデータ項目は，既存の辞書フォルダ内の主キーとなるデータ項目を親とする継承の関連が付けられます。
  ただし，継承の関連は，主キーとなるデータ項目が先に辞書フォルダに登録されていることが前提となります。


(ii) API適合レベル2がサポートされていない場合

名称が同じ列に対するデータ項目が，一つのデータ項目に統合されます。この場合，属性が同じ列を除く列の名称は，入力する表全体で一意であることが前提になります。名称が同じ列が複数ある場合には，入力時に先に登録されたデータ項目に統合されます。

このように，列の名称によって一つのデータ項目に統合されるため，データ項目名による更新入力を行う場合に，入力するデータ項目の名称を一意に保ちやすくなります。

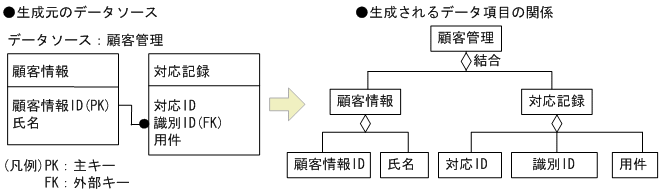

なお，列に別名が付けられている場合，主キーと外部キーで継承の関係が結べないため，独立したデータ項目として登録されます。この場合の例を次に示します。
