7.2.1　ツールの関連

CORBAを使用したC/Sシステムのサーバオブジェクトを実装するプログラム（サーバAP）を設計する場合に利用するツールと，それぞれの関連について示します。

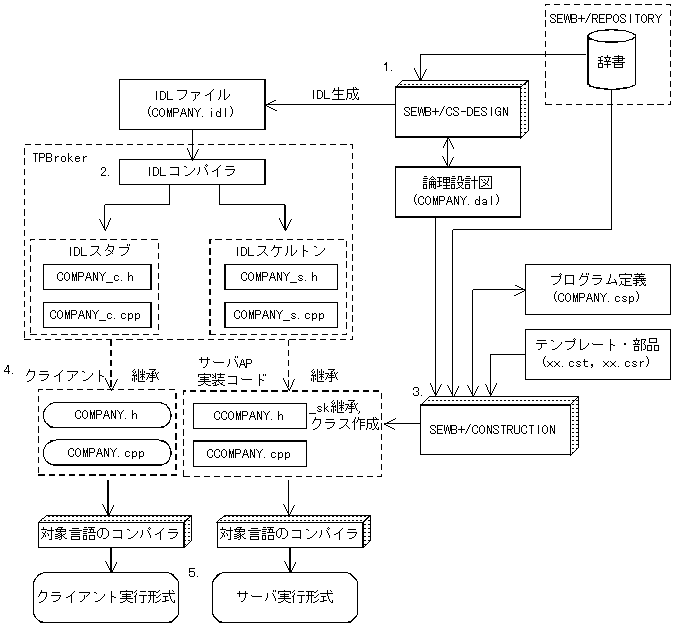

図7-5　 CORBA使用時のツールの関連

[図データ]

  1. SEWB+/CS-DESIGNを使用して論理設計図を定義し，CORBAインタフェースを設計する。
    論理設計図作成に使用するデータ項目はSEWB+/REPOSITORYの辞書から参照します。なお，論理設計図からはIDLを生成します。

  2. IDLコンパイラを使用して，IDLから，対象言語のサーバ用のスケルトンとスタブのソースを生成する。

  3. テンプレートや部品を使用して，SEWB+/CS-DESIGNで定義した論理設計図ファイルの情報をSEWB+/CONSTRUCTIONに呼び込み，プログラム定義ファイルを作成する。
    プログラム定義ファイルからは，サーバ(インプリメンテーション(メソッド))のソースプログラムを生成します。

  4. クライアントのソースプログラムを生成する。

  5. 対象言語のコンパイラで，サーバ及びクライアントの実行形式プログラムを作成する。
