7.1.1　ツールの関連

TPモニタを使用したC/SシステムのサーバAPを設計する場合に利用するツールと，それぞれの関連について示します。

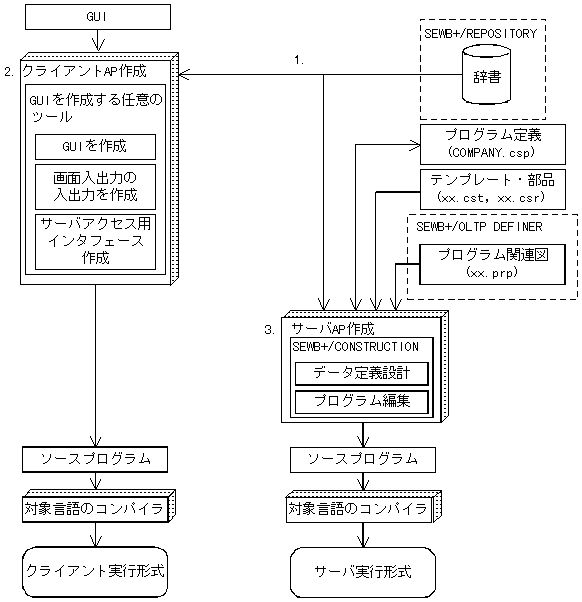

図7-1　 TPモニタ使用時のツールの関連

[図データ]

  1. クライアントAP作成に必要なデータ項目，及びサーバAP作成に必要なデータ項目をSEWB+/REPOSITORYの辞書から参照する。

  2. GUIを作成する任意のツールで，クライアントAPを作成する。

  3. SEWB+/CONSTRUCTIONでサーバAPを作成する。
    SEWB+/CONSTRUCTIONでは，クライアントAP用のレコードソースを生成します。これは，クライアント側のAPがサーバにアクセスするためのインタフェース部分になるため，クライアント側のソースファイル中に格納されます。
