1.2.1　C/Sシステム

＜この項の構成＞

(1)　TPモニタを利用したC/Sシステム

(2)　CORBAを利用したC/Sシステム

(3)　ODBCなどを利用したC/Sシステム

(1)　TPモニタを利用したC/Sシステム

TPモニタを利用してC/Sシステム上で動作するAPを作成します。

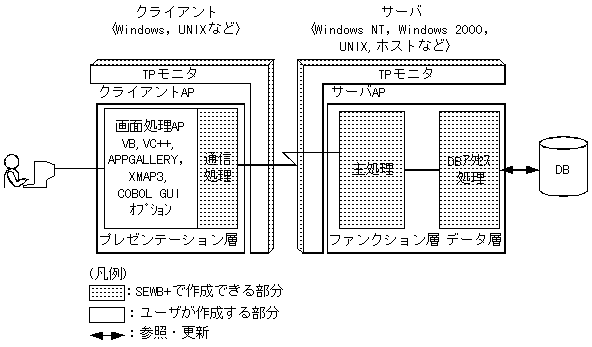

図1-1　TPモニタを利用したC/Sシステムの場合

TPモニタを使用してC/Sシステム上で動作するAPを作成します。SEWB+は，次に示す部分の作成に適しています。

• サーバの主処理（ファンクション層）
• サーバのDBアクセス処理（データ層）
• クライアントの通信処理（プレゼンテーション層の一部）

プレゼンテーション層であるGUI画面の設計は，ユーザがVB，VC++，APPGALLERY，XMAP3，COBOL GUIオプションなどのツールを利用して作成します。

なお，OLTPを使用しないで，独自に通信ロジックを作成する場合も，同様です。

(2)　CORBAを利用したC/Sシステム

CORBAに基づくC/Sシステム上で動作するAPを作成します。

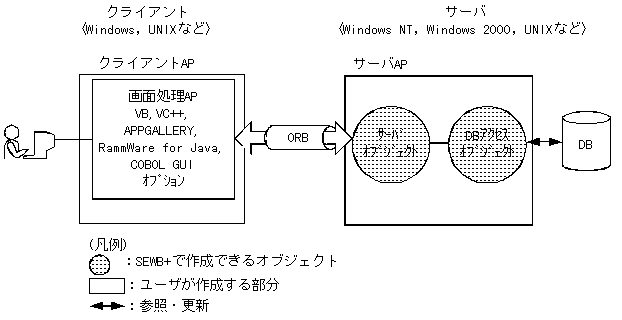

図1-2　CORBAを利用したC/Sシステムの場合

SEWB+は次に示す部分の作成に適しています。

• サーバオブジェクト
• サーバのDBアクセスオブジェクト

プレゼンテーション層であるGUI画面の設計は，ユーザがVB，VC++，APPGALLERY，RammWare for Java，COBOL GUIオプションなどのツールを利用して作成します。

プレゼンテーション層の処理からサーバにアクセスする処理は，ツールごとのCORBA呼び出し方法に従います。

(3)　ODBCなどを利用したC/Sシステム

ODBCなどを利用したC/Sシステム上で動作するAPを作成します。作成方法の例として，クライアント側の主処理（ファンクション層）をユーザが作成し，サーバ側のDBとのアクセスはODBCインタフェース又はDBのサーバアクセス機能を利用する方法を示します。

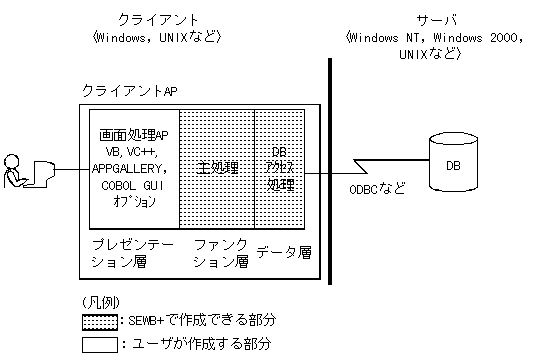

図1-3　ODBCなどを利用したC/Sシステムの場合

SEWB+は次に示す部分の作成に適しています。

• クライアントの主処理（ファンクション層）
• クライアントのDBアクセス処理（データ層）

プレゼンテーション層であるGUI画面の設計は，ユーザがVB，VC++，APPGALLERY及びCOBOL GUIオプションなどのツールを利用して作成します。

プレゼンテーション層の処理から，同じクライアントにある主処理を呼び出します。
