SEWB+　COBOL構造図エディタ　使用の手引

6.6.1　「PADとCOBOLソースの対応表」の内容

PADからソースプログラムを生成すると，ソースプログラムの最後に「PADとCOBOLソースの対応表」も生成できます。「PADとCOBOLソースの対応表」は，ソースプログラムを生成したときに，生成元のPADのボックス番号と生成先のソースプログラムの行番号とを対応付けた表です。

この対応表を使って，PADファイルの情報を修正してください。

「PADとCOBOLソースの対応表」の例を図6-23に示します。

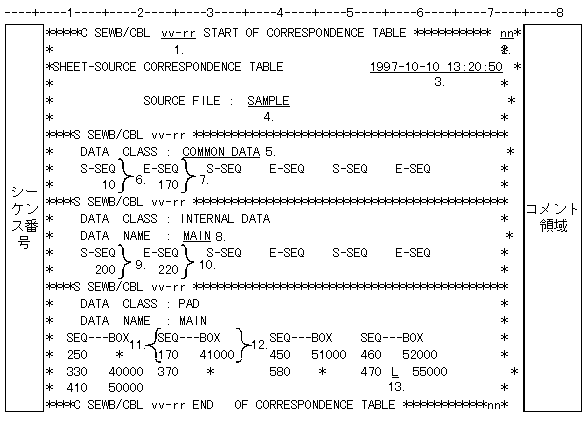

図6-23　「PADとCOBOLソースの対応表」の例

1. SEWB+　COBOL構造図エディタのバージョン番号
2. 対応表のフォーマット番号
3. ソースプログラムを生成した日付と時刻
4. 生成先のCOBOLソースファイル名称
5. データ種別名称


   データ種別	データ種別名称
   共通データ	COMMON DATA
   内部データ	INTERNAL DATA
   PAD	PAD

6. 共通データ（SAMPLE）のソースプログラム上の開始シーケンス番号
7. 共通データ（SAMPLE）のソースプログラム上の終了シーケンス番号
8. データの属するセクションの名称
9. 内部データ（MAIN）のソースプログラム上の開始シーケンス番号
10. 内部データ（MAIN）のソースプログラム上の終了シーケンス番号
11. ボックス（MAIN）のソースプログラム上の開始シーケンス番号
12. ソースプログラムのシーケンス番号とPAD(MAIN)のボックス番号との対応
13. ラベル

注1　シーケンス番号とボックス番号は，二つで一対とし，これを1個と数えて60,000個まで生成できます。

注2　開始シーケンス番号，終了シーケンス番号の前0は生成されません。
