SEWB+　COBOL構造図エディタ　使用の手引

6.4.1　文生成時の共通規則

生成規則の中には，ボックスの種類に関係ない共通の規則があります。ここでは，この共通規則について説明します。

＜この項の構成＞

(1)　文の生成位置

(2)　空白の扱い

(3)　ピリオドの扱い

(4)　ボックスレベルと文の生成開始位置

(5)　コメントの扱い

(1)　文の生成位置

ボックス中に記述された内容は，ソースプログラムの12〜72カラムに生成されます。ただし，ブロックコメント領域内のコメントは7カラム目以降に，ボックス中のコメント（「＃」で始まる8文字以内の文字列）は73〜80カラムのコメント領域に，それぞれ生成されます。

(2)　空白の扱い

ボックス中の空白がどのように扱われるかを次に示します。

• ボックス中の記述の先頭に空白がある場合，これらの空白はすべて削除されます。

• ボックス中で改行されている場合は，行と行との間に空白が1個付いて（改行コードが空白に変換されて），生成されます。

• テキストの終わりの空白（改行コードも含める）は削除されます。ただし，文及び文字列定数の途中で改行している場合は削除されません。この場合も，行と行との間に空白が1個付いて（改行コードが空白に変換されて），行と行とが連結されて生成されます。

• ボックス中で分離符となるのは空白だけです。

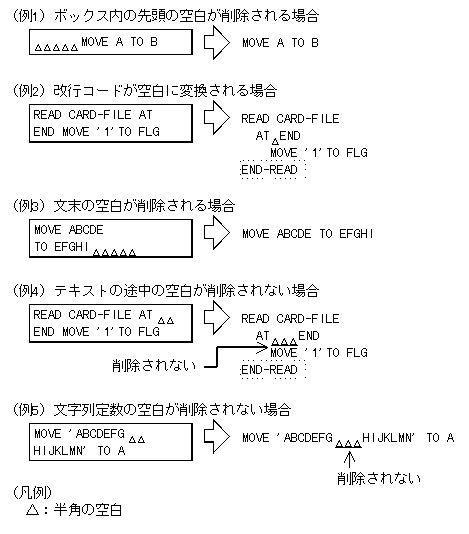

  ボックス中の空白とソースプログラムとの関係を図6-6に示します。


  図6-6　ボックス中の空白とソースプログラムとの関係



(3)　ピリオドの扱い

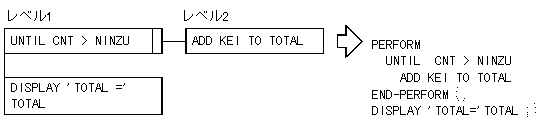

自動的に付けられるピリオドは，レベル1のボックスに記述されている命令文に対応するピリオドだけです。レベル2以降のボックス中の命令文にはピリオドが付けられません。ピリオドが付けられる例を次に示します。

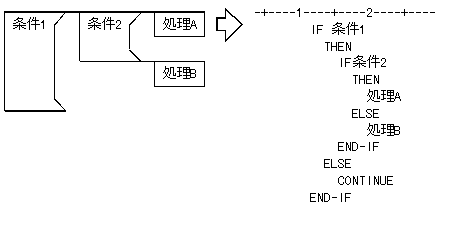

(4)　ボックスレベルと文の生成開始位置

ボックスにレベルがある場合，生成されたソースプログラムの改行に合わせて，ソースプログラム中の文の生成開始位置が，2カラムずつ右寄せされて生成されます。

ボックスレベルと文の生成開始位置との関係を図6-7に示します。

図6-7　ボックスレベルと文の生成開始位置との関係

(5)　コメントの扱い

• ボックス中の文の最後に「＃」で始まる8文字以内の文字列（コメント）の記述がある場合，このコメントはソースプログラム上のコメント領域（73〜80カラム）に生成されます。

• 1ボックス中に複数個のコメントがある場合は，2個目以降のコメントが，コメントごとにソースプログラム中のコメント領域内で改行され，複数行コメントとなります。

• 共通データ領域と内部データ領域の67〜74カラム目に記述されたコメントは，ソースプログラムのコメント領域に生成されます。

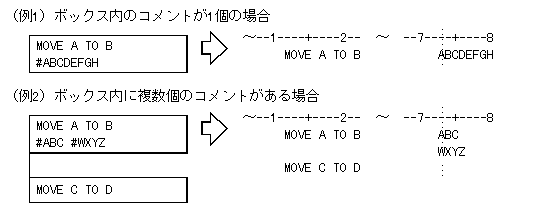

  ボックス内のコメントの生成例を図6-8に示します。


  図6-8　ボックス内のコメントの生成例
