SEWB+　COBOL構造図エディタ　使用の手引

4.6.1　図形を描く

印刷フレームエディタでは，文字列域，印刷キーワード域，ビットマップ域，線及びボックスを描き，PADエディタで印刷時に使用する印刷フレームを作成します。

各図形は，半角文字単位（縦の幅は文字の高さ，横の幅は半角文字の幅）の座標上の点に配置します。グリッドを表示すると，座標上に点が設定され，図形を配置するときに便利です。グリッドの表示については，「4.7.2　グリッドの表示／非表示」を参照してください。

なお，図形は，図形の種類の組み合わせに関係なく隣接させて描けますが，重ね合わせる場合は，表4-9に示す制限があります。

表4-9　図形の配置

	文字列域	印刷キーワード／ビットマップ域	ボックス	線
文字列域	×	×	×	×
印刷キーワード／ビットマップ域	×	×	×	×
ボックス	×	×	○	○
線	×	×	○	○

（凡例）

○：交差又は重ね合わせができる。

×：交差又は重ね合わせができない。

＜この項の構成＞

(1)　文字列域の作成

(2)　印刷キーワード域作成

(3)　ビットマップ域作成

(4)　ボックス描画

(5)　線描画

(1)　文字列域の作成

文字列域を作成します。文字列域に入力した任意の文字列は，フレーム印刷時に指定位置に常に印刷されます。

操作手順

1. ［モード］メニューから［文字列域作成］を選択するか，又はをクリックします。

2. 文字列域を設定します。

   • 頂点となる点へマウスポインタを移動します。
   • マウスの左ボタンを押して，ドラッグします。
     ドラッグした方向に文字列域が描画されます。

   • 文字列域の大きさが決まったら，マウスのボタンを離します。
     文字列域が点線の枠で描画されます。


3. マウスポインタを文字列域の内側に移動し，ダブルクリックします。
   図4-7に示す「文字列の入力」ダイアログボックスが表示されます。

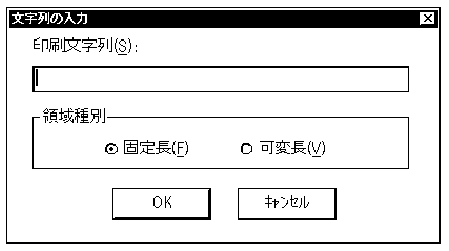

   図4-7　「文字列の入力」ダイアログボックス



   ［固定長］：印刷フレームエディタで設定した大きさで文字列域が印刷されます。
   ［可変長］：印刷時に用紙サイズなどに応じて，文字列域の大きさが変わります。
   ［OK］：文字列域に文字列を表示します。
   ［キャンセル］：文字列を入力する処理を中止します。


4. 印刷する文字列を入力します。

5. 領域種別から［固定長］又は［可変長］を選択します。

6. ［OK］ボタンを選択します。
   設定した文字列域に指定した文字が表示されます。


補　　足

• 文字列域の枠は印刷されません。
• ガイド表示をしていない場合には，点線の枠は表示されません。
  ガイド表示については，「4.7.1　ガイドの表示／非表示」を参照してください。

• 一つの文字列域に入力できる文字数は，127文字（半角の場合）までです。
• 固定長の文字列は黒色で，可変長の文字列は赤色で表示されます。

(2)　印刷キーワード域作成

印刷キーワード域を作成します。

印刷キーワードは，作成した印刷フレームをPADエディタで使用するとき，各領域に印刷データを割り当てるために必要な名前です。印刷キーワードについては，表4-4 印刷キーワード一覧を参照してください。

印刷フレームエディタでは，PADが印刷される領域（Draw領域）を，左右の両端がシートの端に接するように必ず一つだけ作成しなければなりません。

操作手順

1. ［モード］メニューから［印刷キーワード／ビットマップ域作成］を選択するか，又はをクリックします。

2. 印刷キーワード域を設定します。

   • 頂点となる点へマウスポインタを移動します。
   • マウスの左ボタンを押して，ドラッグします。
     ドラッグした方向に印刷キーワード域が描画されます。

   • 印刷キーワード域の大きさが決まったら，マウスボタンを離します。
     印刷キーワード域が実線の枠で描画されます。


3. マウスポインタを印刷キーワード域の内側に移動し，ダブルクリックします。
   図4-8に示す「印刷キーワード／ビットマップの入力」ダイアログボックスが表示されます。

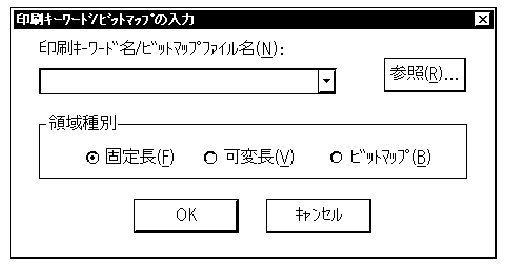

   図4-8　「印刷キーワード／ビットマップの入力」ダイアログボックス



   ［固定長］：印刷時，設定した大きさを変えない印刷キーワードに指定します。
   ［可変長］：印刷時，用紙サイズなどに応じて，領域の大きさが変わる印刷キーワードに指定します。
   ［ビットマップ］：ビットマップのときに指定します。
   ［OK］：入力内容をチェックして，印刷キーワード／ビットマップ域にキーワード又はビットマップを設定します。
   ［キャンセル］：印刷キーワード／ビットマップ域にキーワード／ビットマップを設定する処理を中止します。


4. 印刷キーワードを指定します。
   「印刷キーワード名／ビットマップファイル名」の横のをクリックすると，印刷キーワードの一覧が表示されます。


5. 領域種別から［固定長］又は［可変長］を選択します。
   印刷キーワードにDrawを指定した場合，［可変長］を選択します。［固定長］は選択できません。


6. ［OK］ボタンを選択します。
   領域内に選択した印刷キーワードが表示されます。


補　　足

領域種別について

領域種別の内容を表4-10に示します。

表4-10　領域種別と内容

領域種別	内　　　容
固定長	印刷フレームエディタで設定した大きさで領域を印刷する。
可変長	印刷時に用紙サイズなどに応じて，領域の大きさが変わる。
ビットマップ	印刷フレームエディタで設定した大きさで領域を印刷する。

• 固定長の印刷キーワード名は領域の中央に黒色で，可変長の印刷キーワード名は赤色で表示されます。

(3)　ビットマップ域作成

ビットマップ域を作成します。ビットマップファイル名は，領域にビットマップを印刷する場合に指定します。

操作手順

1. ［モード］メニューから［印刷キーワード／ビットマップ域作成］を選択するか，又はをクリックします。

2. ビットマップ域を設定します。

   • 頂点となる点へマウスポインタを移動します。
   • マウスの左ボタンを押して，ドラッグします。
     ドラッグした方向にビットマップ域が描画されます。

   • ビットマップ域の大きさが決まったら，マウスのボタンを離します。
     ビットマップ域が実線の枠で描画されます。


3. マウスポインタをビットマップ域の内側に移動し，ダブルクリックします。
   図4-8に示す「印刷キーワード／ビットマップの入力」ダイアログボックスが表示されます。


4. 領域種別から［ビットマップ］を選択します。

5. ビットマップファイル名を指定します。
   ［参照］から「ファイルの参照」ダイアログボックスを表示させて，ビットマップファイル名を選択することもできます。


6. ［OK］ボタンを選択します。
   領域の大きさに合わせてビットマップが表示されます。


(4)　ボックス描画

ボックスを描画します。

操作手順

1. ［モード］メニューから［ボックス描画］を選択するか，又はをクリックします。

2. ボックスを設定します。

   • 頂点となる点へマウスポインタを移動します。
   • マウスの左ボタンを押して，ドラッグします。
     ドラッグした方向にボックスが描画されます。

   • ボックスの大きさが決まったら，マウスのボタンを離します。
     ボックスが実線の枠で描画されます。


(5)　線描画

線を描画します。

操作手順

1. ［モード］メニューから［線描画］を選択するか，又はをクリックします。

2. 線を描画します。

   • 線の始点となる点へマウスポインタを移動します。
   • マウスの左ボタンを押して，ドラッグします。
     ドラッグした方向に線が描画されます。

   • 線の長さが決まったら，マウスのボタンを離します。
     線が実線で描画されます。


補　　足

• 線は，垂直方向及び水平方向に描画できます。
  ドラッグは，垂直方向又は水平方向にしてください。
