SEWB+　COBOL構造図エディタ　使用の手引

2.8.4　処理ボックスの複製

指定した処理ボックスのPADを複製して処理ボックスを追加します。

操作手順

1. 複製する処理ボックスを選択します。

2. ［PAD］メニューから［複製］を選択します。
   図2-17に示す「PADの複製」ダイアログボックスが表示されます。

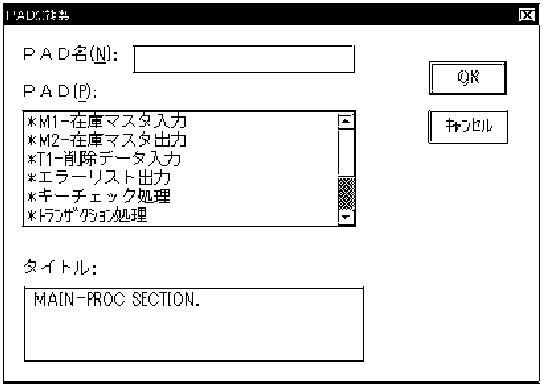

   図2-17　「PADの複製」ダイアログボックス



   ［OK］：指定したPAD名を付けて複製します。
   ［キャンセル］：PADを複製する処理を中止します。


3. PAD名を入力します。

4. ［OK］を選択します。
   入力した名前でPADが複製されます。また，複製元セクションと同じPADから成る処理ボックスが，セクション構成図の最後に追加されます。


補　　足

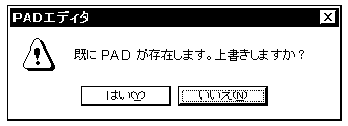

• ［OK］を選択したときに，入力したPAD名と同じ名前のPADが追加先のPADファイルにある場合は，次に示す上書き確認ダイアログボックスが表示されます。




• 既に存在するPADに上書きする場合は，PADリストボックスからPAD名を選択することもできます。
