ラベル名称定義ウィンドウを図4-101に示します。

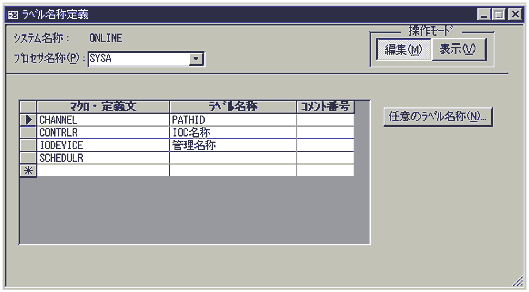

図4-101　ラベル名称定義ウィンドウ

マクロ・定義文

ラベル名称を定義するSYSGENマクロまたはPRMFシステム構成定義文を選択します。

ラベル名称

ラベル名称に定義できる構成定義データを選択します。すべてのラベル名称を任意に指定する場合，このフィールドは入力不要です。

ラベル名称に定義できる構成定義データを表4-20に示します。

表4-20　ラベル名称に指定できる構成定義データ

プロセサ種別	マクロ・定義文	ラベル名称にできる構成定義データ	備考
LPAR BASIC	CHANNEL	PATHID	CHxx(xx:PATHID)となる
		TYPE	なし
		コメント
		物理プロセサのラベル名称	LPARプロセサに限る
	CONTRLR	CUNO	CUxxxx(xxxx:CUNO番号)となる
		IOC名称	なし
		コメント
		物理プロセサのラベル名称	LPARプロセサに限る
	IODEVICE	ADDR	DVxxxx(xxxx:ADDR)となる
		管理名称	なし
		DEVMN	DVxxxx(xxxx:DEVMN)となる
		コメント	なし
		物理プロセサのラベル名称	LPARプロセサに限る
	UNITNAME (装置グループ)	NAME	なし
PRMF	CHANNEL	PATHID	CHxx(xx:PATHID)となる
		TYPE	なし
		コメント
	CONTRLR	CUNO	CUxxxx(xxxx:CUNO番号)となる
		IOC名称	なし
		コメント
	IODEVICE	ADDR	DVxxxx(xxxx:ADDR)となる
		管理名称	なし
		コメント
	PFKEY	PFNO	PFn(n:PFNO)となる
	EXPATH	LABEL	なし
	PARTTION	LPAR名称
		LPAR番号	LPARn(n:LPAR番号)となる

指定した構成定義データがラベル名称のシンタクス条件に合わない場合，ラベル名称は空白となります。

UNITNAME（装置タイプ）またはSCHEDULRは，ラベル名称に構成定義データを定義できません。任意のラベル名称を定義してください。

コメント番号

ラベル名称に「コメント」を選択した場合，コメント番号を指定します。

コメントがラベル名称のシンタクス条件に合わない場合，ラベル名称は空白となります。

コメントが小文字の場合，ラベル名称は大文字に変換されます。

［任意のラベル名称(N)...］

任意のラベル名称を定義します。

(a)　ラベル名称に特定の構成定義データを定義する

対象マクロ・定義文を選択し，ラベル名称とする構成定義データを選択します。コメントをラベル番号にする場合は，コメント番号も選択します。

構成定義データをラベル名称に定義した場合でも，特定の個所だけラベル名称を構成定義データ以外の名称にしたり，ラベル名称を「なし」にしたりすることもできます。この場合は，任意のラベル名称定義ダイアログで該当個所のラベル名称を定義します。

• 注意事項
  ラベル名称として構成定義内の特定のデータを定義した場合，データがラベル名称のシンタクス条件に一致していないと，ラベル名称は生成されません。定義したラベル名称が生成されるかどうかをラベル名称確認ダイアログで確認してください。


(b)　ラベル名称に任意の名称を定義する

ラベル名称定義ウィンドウで対象マクロ・定義文を選択し，［任意のラベル名称(N)...］ボタンをクリックします。

任意のラベル名称定義ダイアログは，ラベル名称定義ウィンドウで選択しているマクロ・定義文ごとに定義シートが異なります。CONTRLRを選択した場合の任意のラベル名称定義ダイアログを図4-102に示します。

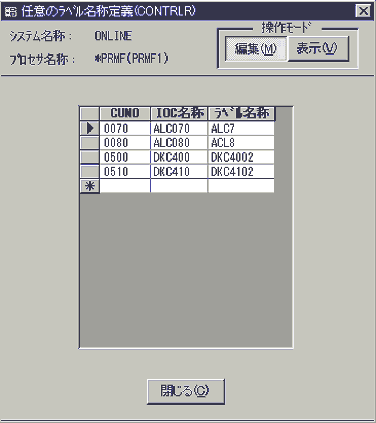

図4-102　任意のラベル名称定義ダイアログ（CONTRLRを選択した場合）

SCHEDULR以外のマクロ・定義文は，ラベル名称を定義する対象を選択し，ラベル名称を定義します。SCHEDULR以外のマクロ・定義文の定義シートの説明を表4-21に示します。

表4-21　SCHEDULR以外のマクロ・定義文の定義シートの説明

マクロ・定義文	フィールド	説明
CHANNEL	PATHID	チャネル定義ウィンドウで定義しているチャネルからラベル名称を定義するチャネルパスIDを選択します。
	TYPE	選択したチャネルのチャネルタイプが表示されます。
CONTRLR	CUNO	入出力制御装置定義ウィンドウで定義している入出力制御装置からラベル名称を定義する入出力制御装置の制御装置番号を選択します。
	IOC名称	選択した入出力制御装置のIOC名称が表示されます。
IODEVICE	ADDR	入出力装置定義ウィンドウで定義している入出力装置からラベル名称を定義する入出力装置のデバイス番号を選択します。
	管理名称	選択した入出力装置の管理名称が表示されます。
UNITNAME (装置グループ)	NAME	装置グループ定義ウィンドウで定義している装置グループからラベル名称を定義する装置グループの装置グループ名称を選択します。
UNITNAME (装置タイプ)	装置タイプ	装置タイプ定義ウィンドウで定義している装置タイプからラベル名称を定義する装置タイプの装置タイプ名称を選択します。
PFKEY	PFNO	LPAR共通の構成定義ダイアログのPFキーのデータシートで定義しているPFキーからラベル名称を定義するPFキーのPFキー番号を選択します。
EXPATH	LABEL	EXPATH定義ウィンドウで定義しているEXPATHからラベル名称を定義するEXPATHに付加されているラベルを選択します。
PARTTION	LPAR番号	LPAR構成定義ウィンドウのLPARのデータシートで定義しているLPARからラベル名称を定義するLPARのLPAR番号を選択します。

SCHEDULRは，ラベル名称だけを定義します。SCHEDULRを選択した場合の任意のラベル名称定義ダイアログを図4-103に示します。

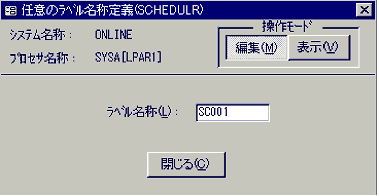

図4-103　任意のラベル名称定義ダイアログ（SCHEDULRを選択した場合）

ラベル名称

先頭が英字の8文字以内の英数字でラベル名称を指定します。

ラベル名称定義ウィンドウで構成定義データをラベル名称に定義している場合，このダイアログで指定した名称が優先されます。

ラベル名称を「なし」にしたい場合は，空白にします。

［閉じる］

ダイアログを閉じます。

(c)　ラベル名称を削除する

• マクロ・定義文単位の削除
  ラベル名称定義ウィンドウで削除するマクロ・定義文のレコードを削除します。

• 特定のフィールドの削除
  任意のラベル名称定義ダイアログで削除する対象のレコードを削除します。
