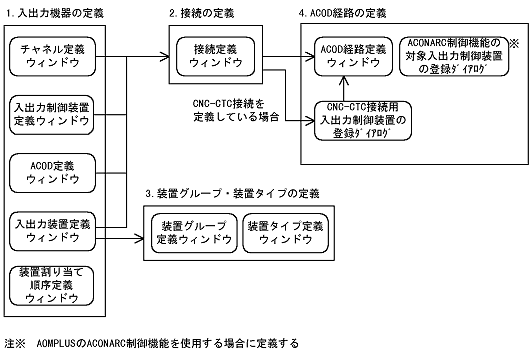

入出力構成とACOD構成を定義するときの順序を図2-8に示します。

図2-8　入出力構成とACOD構成を定義するときの順序

• 入出力機器の定義

  • チャネル，入出力制御装置，入出力装置を定義します。ACONARC用の定義をする場合，ACOD名称を定義します。
  • 装置割り当て順序を定義します。
• 接続の定義
  入出力機器の定義をしてから，機器間の接続を定義します。ACONARCを使用する場合，ACOD名称を定義してから，チャネル・ACOD・入出力制御装置の接続，およびリンクアドレスを定義します。

• 装置タイプ・装置グループの定義
  入出力装置を定義してから，装置タイプ，装置グループを定義します。

• ACOD経路の定義

  • 接続の定義をしてから，ACOD経路を定義します。CNC-CTC接続をする場合は，ACOD経路を定義する前にCNC-CTC用の入出力制御装置を登録する必要があります。
  • ACONARC制御機能の対象範囲を登録します。
