システムに定義されているディレクタの名称，ディレクタモデル，コメントの一覧を構成定義表示（ディレクタ）ウィンドウで表示できます。構成定義表示ダイアログの［ディレクタ］タブを選択し，DIR名称，ポートアドレスを指定して［OK］ボタンをクリックすると，構成定義表示（ディレクタ）ウィンドウが表示されます。構成定義表示（ディレクタ）ウィンドウを図4-140に示します。

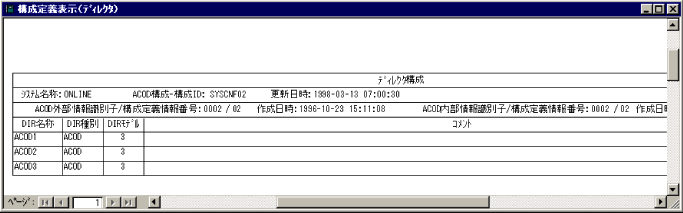

図4-140　構成定義表示（ディレクタ）ウィンドウ

構成定義表示（ディレクタ）ウィンドウの表示内容を表4-24に示します。

表4-24　構成定義表示（ディレクタ）ウィンドウの表示内容

見出し	表示内容
システム名称，ACOD構成−構成ID※，更新日時※，ACOD外部情報識別子/構成定義情報番号※，ACOD内部情報識別子/構成定義情報番号※	メインウィンドウの内容
作成日時（ACOD外部情報識別子/構成定義情報番号の次）※，作成日時（ACOD内部情報識別子/構成定義情報番号の次）※	ベースシステム情報表示ダイアログの内容
DIR名称，DIR種別，DIRモデル，コメント	ディレクタ定義ウィンドウの定義内容

注※　ACONARC制御機能を使用する場合に表示されます。
