EXPATH定義ウィンドウを図4-38に示します。

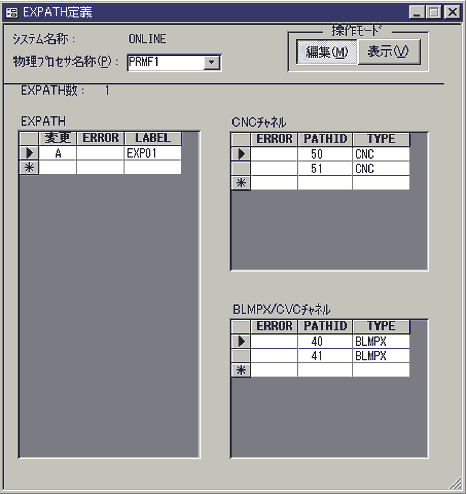

図4-38　EXPATH定義ウィンドウ

EXPATH数

定義しているチャネルの組み合わせの数が表示されます。

〈EXPATH〉

変更

変更種別が表示されます。

ERROR

エラー番号が表示されます。

LABEL

チャネルの組み合わせを管理するためのラベルを指定します。先頭が英字で始まる，8文字以内の半角大文字の英数字で指定します。システム構成定義文の名称欄に指定する名称と同様にします。

〈CNCチャネル〉

選択しているラベルに対する，異なるチャネルタイプと組み合わせるCNCチャネルが表示されます。

ERROR

エラー番号が表示されます。

PATHID

異なるチャネルタイプと組み合わせるCNCチャネルのチャネルパスIDを指定します。定義しているCNCチャネルの中から選択できます。

TYPE

「CNC」が表示されます。

〈BLMPX/CVCチャネル〉

選択しているラベルに対する，CNCチャネルと組み合わせるBLMPXチャネルまたはCVCチャネルが表示されます。

ERROR

エラー番号が表示されます。

PATHID

CNCチャネルと組み合わせるチャネルのチャネルパスIDを指定します。定義しているBLMPXチャネルまたはCVCチャネルの中から選択できます。

TYPE

チャネルパスIDに対するチャネルタイプが表示されます。

• チャネルタイプの組み合わせを追加・削除する
  チャネルタイプの組み合わせを追加するには，チャネルタイプの組み合わせにつけるラベルを指定します。削除するには，ラベルのレコードを削除します。

• CNCチャネルを追加・削除する
  追加する手順を次に示します。

  1. ラベルを選択します。
  2. CNCチャネルのチャネルパスIDを指定します。
  削除するには，CNCチャネルのレコードを削除します。

• BLMPXチャネルまたはCVCチャネルを追加・削除する
  追加する手順を次に示します。

  1. ラベルを選択します。
  2. BLMPXチャネルまたはCVCチャネルのチャネルパスIDを指定します。
  削除するには，BLMPX/CVCチャネルのレコードを削除します。
