CNC-CTC接続用入出力制御装置の登録ダイアログを図4-30に示します。

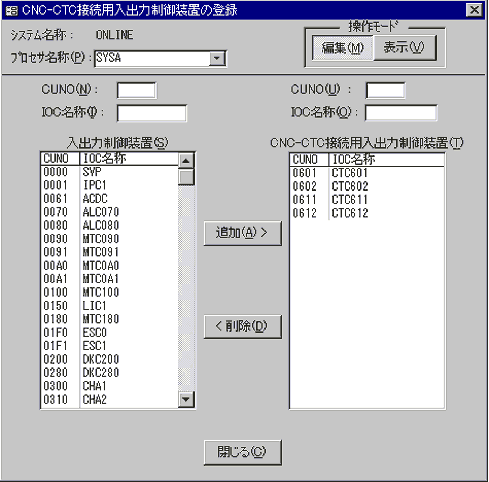

図4-30　CNC-CTC接続用入出力制御装置の登録ダイアログ

CUNO(N)，IOC名称(I)

［入出力制御装置(S)］ボックスで選択している入出力制御装置の制御装置番号とIOC名称が表示されます。制御装置番号またはIOC名称を指定すると，［入出力制御装置(S)］ボックスで入出力制御装置が選択されます。

入出力制御装置(S)

定義している入出力制御装置の制御装置番号とIOC名称が表示されます。CNC-CTC接続用入出力制御装置として登録していない入出力制御装置が表示されます。CNC-CTC接続用入出力制御装置に追加する入出力制御装置を選択できます。

CUNO(U)，IOC名称(O)

［CNC-CTC接続用入出力制御装置(T)］ボックスで選択している入出力制御装置の制御装置番号と，IOC名称が表示されます。制御装置番号またはIOC名称を指定すると，［CNC-CTC接続用入出力制御装置(T)］ボックスで入出力制御装置が選択されます。

CNC-CTC接続用入出力制御装置(T)

CNC-CTC接続用入出力制御装置として登録している入出力制御装置が表示されます。CNC-CTC接続用入出力制御装置から削除する入出力制御装置を選択できます。

［追加(A)>］

［入出力制御装置(S)］ボックスで選択している入出力制御装置をCNC-CTC接続用入出力制御装置に追加します。

［<削除(D)］

［CNC-CTC接続用入出力制御装置(T)］ボックスで選択している入出力制御装置をCNC-CTC接続用入出力制御装置から削除します。

［閉じる(C)］

このダイアログを閉じ，CNC-CTC接続用入出力制御装置を登録します。

• CNC-CTC接続用入出力制御装置の追加
  次に示すどれかの方法で，追加する入出力制御装置を選択して，［追加(A)>］ボタンをクリックします。

  • ［CUNO(N)］テキストボックスに制御装置番号を指定する
  • ［IOC名称(I)］テキストボックスにIOC名称を指定する
  • ［入出力制御装置(S)］ボックスから制御装置番号とIOC名称を選択する
• CNC-CTC接続用入出力制御装置の削除
  次に示すどれかの方法で，削除する入出力制御装置を選択して，［<削除(D)］ボタンをクリックします。

  • ［CUNO(U)］テキストボックスに制御装置番号を指定する
  • ［IOC名称(O)］テキストボックスにIOC名称を指定する
  • ［CNC-CTC接続用入出力制御装置(T)］ボックスから制御装置番号とIOC名称を選択する

• CNC-CTC接続用入出力制御装置は，接続元と接続先の両方のプロセサまたは物理プロセサで登録する必要があります。
• 登録した入出力制御装置は，ACONARC制御機能の制御対象にはできません。
