7.4.3 【OCI】HAモニタを使用する場合の構成

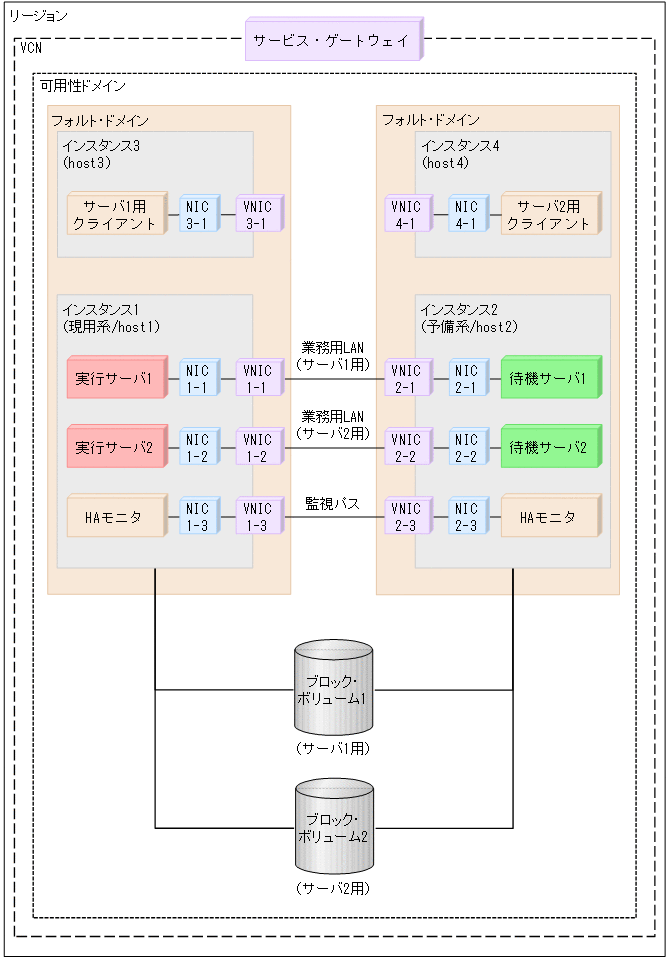

OCIを使用する場合の，環境設定例で示すシステム構成例を，次の図に示します。
|
|
![[図データ]](GRAPHICS/F0000057.GIF)
VCNのCIDRブロックは172.16.0.0/16です。
サブネットのCIDRブロックは172.16.12.0/24です。
このシステム構成のVNICの情報を次の表に示します。なお，host3およびhost4のVNICの情報については省略します。
|
VNIC |
プライベートIP |
OCID |
説明 |
|---|---|---|---|
|
VNIC1-1 |
172.16.12.101 |
ocid1.instance.oc1.ap-tokyo-1.aaaa |
現用系 サーバ1用VNIC |
|
VNIC1-2 |
172.16.12.102 |
ocid1.instance.oc1.ap-tokyo-1.bbbb |
現用系 サーバ2用VNIC |
|
VNIC1-3 |
172.16.12.103 |
ocid1.instance.oc1.ap-tokyo-1.cccc |
現用系 監視パス用VNIC |
|
VNIC2-1 |
172.16.12.201 |
ocid1.instance.oc1.ap-tokyo-1.dddd |
予備系 サーバ1用VNIC |
|
VNIC2-2 |
172.16.12.202 |
ocid1.instance.oc1.ap-tokyo-1.eeee |
予備系 サーバ2用VNIC |
|
VNIC2-3 |
172.16.12.203 |
ocid1.instance.oc1.ap-tokyo-1.ffff |
予備系 監視パス用VNIC |
このシステム構成の，サーバへの通信に用いる，現用系および予備系を制御するプライベートIPアドレスの情報を次の表に示します。
|
プライベートIPアドレス |
割り当てるNIC |
割り当てるVNIC |
説明 |
|---|---|---|---|
|
172.16.12.10 |
NIC1-1/NIC2-1 |
VNIC1-1/VNIC2-1 |
サーバ1への通信に用いるプライベートIPアドレス。 host1が実行系の場合は，NIC1-1とVNIC1-1に割り当てられています。 host2が実行系の場合は，NIC2-1とVNIC2-1に割り当てられています。 |
|
172.16.12.20 |
NIC1-2/NIC2-2 |
VNIC1-2/VNIC2-2 |
サーバ2への通信に用いるプライベートIPアドレス。 host1が実行系の場合は，NIC1-2とVNIC1-2に割り当てられています。 host2が実行系の場合は，NIC2-2とVNIC2-2に割り当てられています。 |
このシステム構成のHAモニタの情報を次の表に示します。
|
系 |
項目 |
設定値 |
|---|---|---|
|
現用系 |
ホスト名 |
host1 |
|
ホストアドレス |
101 |
|
|
監視パスのホスト名 |
path11 |
|
|
監視パスのIPアドレス |
172.16.12.103 |
|
|
監視パスのサービス名 |
HAmon1 |
|
|
系障害監視時間 |
60 |
|
|
予備系 |
ホスト名 |
host2 |
|
ホストアドレス |
102 |
|
|
監視パスのホスト名 |
path21 |
|
|
監視パスのIPアドレス |
172.16.12.203 |
|
|
監視パスのサービス名 |
HAmon1 |
|
|
系障害監視時間 |
60 |
このシステム構成のサーバ1の情報を次の表に示します。
|
系 |
項目 |
設定値 |
|---|---|---|
|
現用系 |
プログラム名 |
/users/server1 |
|
サーバ識別名 |
server1 |
|
|
サーバ障害監視時間 |
60 |
|
|
起動方法 |
server |
|
|
起動種別 |
online |
|
|
予備系 |
プログラム名 |
/users/server1 |
|
サーバ識別名 |
server1 |
|
|
サーバ障害監視時間 |
60 |
|
|
起動方法 |
server |
|
|
起動種別 |
standby |
このシステム構成のサーバ2の情報を次の表に示します。
|
系 |
項目 |
設定値 |
|---|---|---|
|
現用系 |
プログラム名 |
/users/server2 |
|
サーバ識別名 |
server2 |
|
|
サーバ障害監視時間 |
60 |
|
|
起動方法 |
server |
|
|
起動種別 |
online |
|
|
予備系 |
プログラム名 |
/users/server2 |
|
サーバ識別名 |
server2 |
|
|
サーバ障害監視時間 |
60 |
|
|
起動方法 |
server |
|
|
起動種別 |
standby |
このシステム構成のブロック・ボリュームの情報を次の表に示します。
|
ブロック・ボリューム |
項目 |
設定値 |
|---|---|---|
|
ブロック・ボリューム1（サーバ1用） |
パーティション |
/dev/sdf1 |
|
物理ボリューム |
/dev/sdf1 |
|
|
ボリュームグループ |
vg01 |
|
|
ボリュームグループの絶対パス |
/dev/vg01 |
|
|
論理ボリューム |
lvol01 |
|
|
論理ボリュームの絶対パス |
/dev/vg01/lvol01 |
|
|
マウントディレクトリ |
/mnt/data1 |
|
|
ブロック・ボリューム2（サーバ2用） |
パーティション |
/dev/sdg1 |
|
物理ボリューム |
/dev/sdg1 |
|
|
ボリュームグループ |
vg02 |
|
|
ボリュームグループの絶対パス |
/dev/vg02 |
|
|
論理ボリューム |
lvol01 |
|
|
論理ボリュームの絶対パス |
/dev/vg02/lvol01 |
|
|
マウントディレクトリ |
/mnt/data2 |
このシステム構成での環境設定例を次に示します。
- 現用系のHAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）
-
予備系では，nameオペランド，addressオペランド，およびlanオペランドに，予備系側の値を設定してください。
/* HAモニタの環境設定 */ environment name host1, address 101, patrol 60, lan path11, lanport HAmon1; function cpudown standby, public_cloud use;
- 現用系のサーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）
-
予備系では，initialオペランドにstandbyを設定してください。
/* サーバ対応の環境設定 */ server name /users/server1, alias server1, acttype server, patrol 60, initial online, disk /dev/vg01, fs_name /dev/vg01/lvol01, fs_mount_dir /mnt/data1; server name /users/server2, alias server2, acttype server, patrol 60, initial online, disk /dev/vg02, fs_name /dev/vg02/lvol01, fs_mount_dir /mnt/data2;
- 現用系のserver1.upファイルの設定
-
予備系では，PIP_VNIC[0]にVNIC2-1のOCID，PIP_LABEL[0]にNIC2-1のラベルを設定してください。
#!/bin/bash set -x :(省略) ############################################################################## PIP_ADDRESS[0]=172.16.12.10 PIP_VNIC[0]=ocid1.instance.oc1.ap-tokyo-1.aaaa PIP_LABEL[0]=NIC1-1:0 :(以降省略)
- 現用系のserver2.upファイルの設定
-
予備系では，PIP_VNIC[0]にVNIC2-2のOCID，PIP_LABEL[0]にNIC2-2のラベルを設定してください。
#!/bin/bash set -x :(省略) ############################################################################## PIP_ADDRESS[0]=172.16.12.20 PIP_VNIC[0]=ocid1.instance.oc1.ap-tokyo-1.bbbb PIP_LABEL[0]=NIC1-2:0 :(以降省略)
- 現用系のserver1.downファイルの設定
-
予備系では，PIP_VNIC[0]にVNIC2-1のOCID，PIP_LABEL[0]にNIC2-1のラベルを設定してください。
#!/bin/bash set -x :(省略) ############################################################################## PIP_ADDRESS[0]=172.16.12.10 PIP_VNIC[0]=ocid1.instance.oc1.ap-tokyo-1.aaaa PIP_LABEL[0]=NIC1-1:0 :(以降省略)
- 現用系のserver2.downファイルの設定
-
予備系では，PIP_VNIC[0]にVNIC2-2のOCID，PIP_LABEL[0]にNIC2-2のラベルを設定してください。
#!/bin/bash set -x :(省略) ############################################################################## PIP_ADDRESS[0]=172.16.12.20 PIP_VNIC[0]=ocid1.instance.oc1.ap-tokyo-1.bbbb PIP_LABEL[0]=NIC1-2:0 :(以降省略)
