高信頼化システム監視機能 HAモニタ パブリッククラウド編

7.4.1　【AWS】HAモニタを使用する場合の構成

AWSを使用する場合の，次の環境設定例について説明します。

〈この項の構成〉

(1)　系のリセットによる系切り替えをする場合の設定例（レプリケーション構成）

AWSを使用して系のリセットによる系切り替えをする場合の，環境設定例で示すシステム構成例を，次の図に示します。

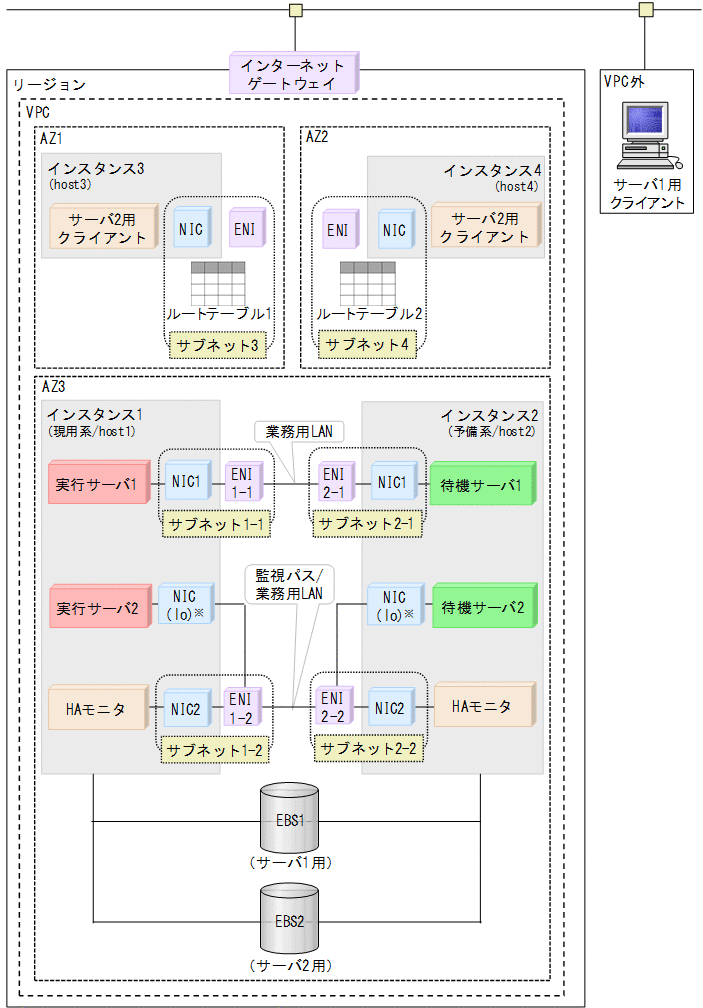

図7‒1　AWSを使用して系のリセットによる系切り替えをする場合の構成

[図データ]

注※

loとは，ローカルループバックのことです。

このシステム構成のサブネットの情報を次の表に示します。

表7‒4　サブネットの情報

サブネット名

サブネットアドレス

内容

サブネット1-1

10.0.11.0/24

現用系のサーバ1用のサブネット

サブネット1-2

10.0.12.0/24

現用系のHAモニタ監視パス/サーバ2用のサブネット

サブネット1-3

10.0.13.0/24

現用系のレプリケーションソフト用のサブネット

サブネット2-1

10.0.21.0/24

予備系のサーバ1用のサブネット

サブネット2-2

10.0.22.0/24

予備系のHAモニタ監視パス/サーバ2用のサブネット

サブネット2-3

10.0.23.0/24

予備系のレプリケーションソフト用のサブネット

サブネット3

10.0.30.0/24

クライアント（サーバ2用）が動作するサブネット

サブネット4

10.0.40.0/24

クライアント（サーバ2用）が動作するサブネット

このシステム構成のルートテーブルの情報を次の表に示します。

表7‒5　ルートテーブルの情報

ルートテーブル

ルートテーブルID

内容

ルートテーブル1

rtb-xxxxxxxx

host3からサーバ2向けのVIPの経路情報が登録されているルートテーブル

ルートテーブル2

rtb-yyyyyyyy

host4からサーバ2向けのVIPの経路情報が登録されているルートテーブル

このシステム構成のENIの情報を次の表に示します。

表7‒6　ENIの情報

ENI

ENI-ID

内容

ENI1-1

eni-1a11111

サブネット1-1で使用するENI

ENI1-2

eni-2a22222

サブネット1-2で使用するENI

ENI1-3

eni-3a33333

サブネット1-3で使用するENI

ENI2-1

eni-1b11111

サブネット2-1で使用するENI

ENI2-2

eni-2b22222

サブネット2-2で使用するENI

ENI2-3

eni-3b33333

サブネット2-3で使用するENI

このシステム構成のサーバ用の仮想IPアドレスを次の表に示します。

表7‒7　サーバ用の仮想IPアドレス

仮想IPアドレス

種別

割り当てるNIC

割り当てるENI

説明

10.0.11.1

EIP

NIC1

ENI1-1 / ENI 2-1

サーバ1用の仮想IPアドレス。

host1が実行系の場合は，ENI1-1に仮想IPアドレスを割り当てます。

host2が実行系の場合は，ENI2-1に仮想IPアドレスを割り当てます。

10.2.12.101

VIP

lo

-

サーバ2用の仮想IPアドレス

AWSの仕様によって，VIPには次の特徴があります。

  • VIPはVPCのCIDRの範囲外

  • VIPのCIDRブロックは32

このシステム構成のHAモニタの情報を次の表に示します。

表7‒8　HAモニタの情報

系

項目

設定値

現用系

ホスト名

host1

ホストアドレス

101

監視パスのホスト名

path11

監視パスのIPアドレス

10.0.12.101

監視パスのサービス名

HAmon1

系障害監視時間

60

予備系

ホスト名

host2

ホストアドレス

102

監視パスのホスト名

path21

監視パスのIPアドレス

10.0.22.101

監視パスのサービス名

HAmon1

系障害監視時間

60

このシステム構成のサーバ1の情報を次の表に示します。

表7‒9　サーバ1の情報

系

項目

設定値

現用系

プログラム名

/users/server1

サーバ識別名

server1

サーバ障害監視時間

60

起動方法

server

起動種別

online

予備系

プログラム名

/users/server1

サーバ識別名

server1

サーバ障害監視時間

60

起動方法

server

起動種別

standby

このシステム構成のサーバ2の情報を次の表に示します。

表7‒10　サーバ2の情報

系

項目

設定値

現用系

プログラム名

/users/server2

サーバ識別名

server2

サーバ障害監視時間

60

起動方法

server

起動種別

online

予備系

プログラム名

/users/server2

サーバ識別名

server2

サーバ障害監視時間

60

起動方法

server

起動種別

standby

このシステム構成のEBSの情報を次の表に示します。

表7‒11　EBSの情報

リソース

レプリケーション用IPアドレス

レプリケーション用ポート番号

属性

EBS

項目

値

r1

（サーバ1用）

10.0.13.101

7789

プライマリ

EBS1

物理ボリューム名

/dev/drbd1

パーティション名

/dev/nvme0n1

ボリュームグループ名

Repvol01

ボリュームグループの絶対パス

/dev/Repvol01

論理ボリュームの絶対パス

/dev/Repvol01/lvol00

マウントディレクトリ名

/mnt/data1

10.0.23.101

7789

セカンダリ

EBS3

物理ボリューム名

/dev/drbd1

パーティション名

/dev/nvme0n1

ボリュームグループ名

Repvol01

ボリュームグループの絶対パス

/dev/Repvol01

論理ボリュームの絶対パス

/dev/Repvol01/lvol00

マウントディレクトリ名

/mnt/data1

r2

（サーバ2用）

10.0.13.101

7790

プライマリ

EBS2

物理ボリューム名

/dev/drbd2

パーティション名

/dev/nvme1n1

ボリュームグループ名

Repvol02

ボリュームグループの絶対パス

/dev/Repvol02

論理ボリュームの絶対パス

/dev/Repvol02/lvol00

マウントディレクトリ名

/mnt/data2

10.0.23.101

7790

セカンダリ

EBS4

物理ボリューム名

/dev/drbd2

パーティション名

/dev/nvme1n1

ボリュームグループ名

Repvol02

ボリュームグループの絶対パス

/dev/Repvol02

論理ボリュームの絶対パス

/dev/Repvol02/lvol00

マウントディレクトリ名

/mnt/data2

このシステム構成での環境設定例を，次に示します。

現用系のHAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

予備系では，nameオペランド，addressオペランド，およびlanオペランドに，予備系側の値を設定してください。

/* HAモニタの環境設定 */
environment name             host1,
            address          101,
            patrol           60,
            lan              path11,
            lanport          HAmon1;
function    cpudown          standby,
            public_cloud     use;
現用系のサーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

予備系では，initialオペランドにstandbyを設定してください。

/* サーバ対応の環境設定 */
server name           /users/server1,
       alias          server1,
       acttype        server,
       patrol         60,
       initial        online,
       disk           /dev/Repvol01,
       fs_name        /dev/Repvol01/lvol00,
       fs_mount_dir   /mnt/data1,
       rep_device     r1;

server name           /users/server2,
       alias          server2,
       acttype        server,
       patrol         60,
       initial        online,
       disk           /dev/Repvol02,
       fs_name        /dev/Repvol02/lvol00,
       fs_mount_dir   /mnt/data2,
       rep_device     r2;
現用系のserver1.upファイルの設定

予備系では，EIP_ENIにENI2-1のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
EIP_ADDRESS[0]=10.0.11.1
EIP_ENI[0]=eni-1a11111
EIP_LABEL[0]=NIC1:0

（以降省略）
現用系のserver2.upファイルの設定

予備系では，VIP_ENIにENI2-2のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
VIP_ADDRESS[0]=10.2.12.101
VIP_RTB[0]="rtb-xxxxxxxx rtb-yyyyyyyy"
VIP_ENI[0]=eni-2a22222
VIP_LABEL[0]=lo:0

（以降省略）
現用系のserver1.downファイルの設定

予備系では，EIP_ENIには，ENI2-1のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
EIP_ADDRESS[0]=10.0.11.1
EIP_ENI[0]=eni-1a11111
EIP_LABEL[0]=NIC1:0

（以降省略）
現用系のserver2.downファイルの設定

予備系では，VIP_ENIにENI2-2のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
VIP_ADDRESS[0]=10.2.12.101
VIP_RTB[0]="rtb-xxxxxxxx rtb-yyyyyyyy"
VIP_ENI[0]=eni-2a22222
VIP_LABEL[0]=lo:0

（以降省略）
現用系のレプリケーションソフト（DRBD）の設定

  • /etc/drbd.d/global_common.conf

    現用系でも予備系でも同じ設定内容です。

    global {
  usage-count no;
}
common {
    handlers {
        fence-peer "/opt/hitachi/HAmon/bin/parts/monfence-peer.sh";
  　}
    options {
        auto-promote yes;
    }
    net {
        protocol C;
        fencing resource-and-stonith;
    }
    startup {
        wfc-timeout 30;
    }
}

  • /etc/drbd.d/r1.res

    現用系でも予備系でも同じ設定内容です。

    環境によってOS起動ごとにデバイス名が変わる場合があるため，常に同じディスクを示すように/dev/disk/by-id/下のシンボリックリンクファイル（実デバイス/dev/nvme0n1などへのシンボリックリンクファイル）を指定することをお勧めします。

    resource r1 {
    volume 0 {
        device    /dev/drbd1;
        disk      /dev/disk/by-id/nvme-Amazon_Elastic_Block_Store_vol079fef9e1c70a8790;
        meta-disk internal;
    }
    on host1 {
        address   10.0.13.101:7789;
    }
    on host2 {
        address   10.0.23.101:7789;
    }
}

  • /etc/drbd.d/r2.res

    現用系でも予備系でも同じ設定内容です。

    環境によって，OS起動ごとにデバイス名が変わる場合があるため，常に同じディスクを示すように/dev/disk/by-id/下のシンボリックリンクファイル（実デバイス/dev/nvme1n1などへのシンボリックリンクファイル）を指定することをお勧めします。

    resource r2 {
    volume 1 {
        device    /dev/drbd2;
        disk      /dev/disk/by-id/nvme-Amazon_Elastic_Block_Store_vol02c8a3ab941d231f1;
        meta-disk internal;
    }
    on host1 {
        address   10.0.13.101:7790;
    }
    on host2 {
        address   10.0.23.101:7790;
    }
}
connectionファイルの設定（定義ファイル：/opt/hitachi/HAmon/etc/connection）

現用系でも予備系でも同じ設定内容です。

host1    LAN    10.0.12.101;
host2    LAN    10.0.22.101;

ページの先頭へ

(2)　ネットワーク遮断による系切り替えをする場合の設定例（レプリケーション構成）

AWSを使用してネットワーク遮断による系切り替えをする場合の，環境設定例で示すシステム構成例を，次の図に示します。

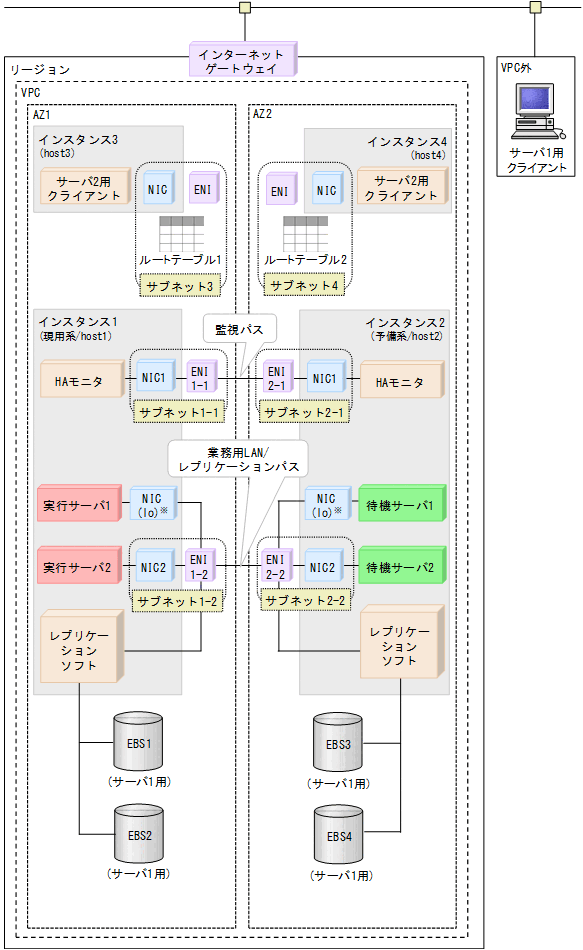

図7‒2　AWSを使用してネットワーク遮断による系切り替えをする場合の構成

[図データ]

注※

loとは，ローカルループバックのことです。

このシステム構成のサブネットの情報を次の表に示します。

表7‒12　サブネットの情報

サブネット名

サブネットアドレス

内容

サブネット1-1

10.0.11.0/24

現用系のHAモニタ監視パス用のサブネット

サブネット1-2

10.0.12.0/24

現用系のサーバ1/サーバ2/レプリケーションソフト用のサブネット

サブネット2-1

10.0.21.0/24

予備系のHAモニタ監視パス用のサブネット

サブネット2-2

10.0.22.0/24

予備系のサーバ1/サーバ2/レプリケーションソフト用のサブネット

サブネット3

10.0.30.0/24

クライアント（サーバ2用）が動作するサブネット

サブネット4

10.0.40.0/24

クライアント（サーバ2用）が動作するサブネット

このシステム構成のルートテーブルの情報を次の表に示します。

表7‒13　ルートテーブルの情報

ルートテーブル

ルートテーブルID

内容

ルートテーブル1

rtb-xxxxxxxx

host3からサーバ2向けのVIPの経路情報が登録されているルートテーブル

ルートテーブル2

rtb-yyyyyyyy

host4からサーバ2向けのVIPの経路情報が登録されているルートテーブル

このシステム構成のENIの情報を次の表に示します。

表7‒14　ENIの情報

ENI

ENI-ID

内容

ENI1-1

eni-1a11111

サブネット1-1で使用するENI

ENI1-2

eni-2a22222

サブネット1-2で使用するENI

ENI2-1

eni-1b11111

サブネット2-1で使用するENI

ENI2-2

eni-2b22222

サブネット2-2で使用するENI

このシステム構成のサーバ用の仮想IPアドレスを次の表に示します。

表7‒15　サーバ用の仮想IPアドレス

仮想IPアドレス

種別

割り当てるNIC

割り当てるENI

説明

10.0.12.1

EIP

NIC2

ENI1-2 / ENI 2-2

サーバ1用の仮想IPアドレス。

host1が実行系の場合は，ENI1-2に仮想IPアドレスを割り当てます。

host2が実行系の場合は，ENI2-2に仮想IPアドレスを割り当てます。

10.2.12.101

VIP

lo

-

サーバ2用の仮想IPアドレス

AWSの仕様によって，VIPには次の特徴があります。

  • VIPはVPCのCIDRの範囲外

  • VIPのCIDRブロックは32

このシステム構成のHAモニタの情報を次の表に示します。

表7‒16　HAモニタの情報

系

項目

設定値

現用系

ホスト名

host1

ホストアドレス

101

監視パスのホスト名

path11

監視パスのIPアドレス

10.0.11.101

監視パスのサービス名

HAmon1

系障害監視時間

60

予備系

ホスト名

host2

ホストアドレス

102

監視パスのホスト名

path21

監視パスのIPアドレス

10.0.21.101

監視パスのサービス名

HAmon1

系障害監視時間

60

このシステム構成のサーバ1の情報を次の表に示します。

表7‒17　サーバ1の情報

系

項目

設定値

現用系

プログラム名

/users/server1

サーバ識別名

server1

サーバ障害監視時間

60

起動方法

server

起動種別

online

予備系

プログラム名

/users/server1

サーバ識別名

server1

サーバ障害監視時間

60

起動方法

server

起動種別

standby

このシステム構成のサーバ2の情報を次の表に示します。

表7‒18　サーバ2の情報

系

項目

設定値

現用系

プログラム名

/users/server2

サーバ識別名

server2

サーバ障害監視時間

60

起動方法

server

起動種別

online

予備系

プログラム名

/users/server2

サーバ識別名

server2

サーバ障害監視時間

60

起動方法

server

起動種別

standby

このシステム構成のEBSの情報を次の表に示します。

表7‒19　EBSの情報

リソース

レプリケーション用IPアドレス

レプリケーション用ポート番号

属性

EBS

項目

値

r1

（サーバ1用）

10.0.12.101

7789

プライマリ

EBS1

物理ボリューム名

/dev/drbd1

パーティション名

/dev/nvme0n1

ボリュームグループ名

Repvol01

ボリュームグループの絶対パス

/dev/Repvol01

論理ボリュームの絶対パス

/dev/Repvol01/lvol00

マウントディレクトリ名

/mnt/data1

10.0.22.101

7789

セカンダリ

EBS3

物理ボリューム名

/dev/drbd1

パーティション名

/dev/nvme0n1

ボリュームグループ名

Repvol01

ボリュームグループの絶対パス

/dev/Repvol01

論理ボリュームの絶対パス

/dev/Repvol01/lvol00

マウントディレクトリ名

/mnt/data1

r2

（サーバ2用）

10.0.12.101

7790

プライマリ

EBS2

物理ボリューム名

/dev/drbd2

パーティション名

/dev/nvme1n1

ボリュームグループ名

Repvol02

ボリュームグループの絶対パス

/dev/Repvol02

論理ボリュームの絶対パス

/dev/Repvol02/lvol00

マウントディレクトリ名

/mnt/data2

10.0.22.101

7790

セカンダリ

EBS4

物理ボリューム名

/dev/drbd2

パーティション名

/dev/nvme1n1

ボリュームグループ名

Repvol02

ボリュームグループの絶対パス

/dev/Repvol02

論理ボリュームの絶対パス

/dev/Repvol02/lvol00

マウントディレクトリ名

/mnt/data2

このシステム構成での環境設定例を，次に示します。

現用系のHAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

予備系では，nameオペランド，addressオペランド，およびlanオペランドに，予備系側の値を設定してください。

/* HAモニタの環境設定 */
environment name             host1,
            address          101,
            patrol           60,
            lan              path11,
            lanport          HAmon1;
function    cpudown          standby,
            public_cloud     use,
            fence_network    use;
現用系のサーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

予備系では，initialオペランドにstandbyを設定してください。

/* サーバ対応の環境設定 */
server name           /users/server1,
       alias          server1,
       acttype        server,
       patrol         60,
       initial        online,
       disk           /dev/Repvol01,
       fs_name        /dev/Repvol01/lvol00,
       fs_mount_dir   /mnt/data1,
       rep_device     r1;

server name           /users/server2,
       alias          server2,
       acttype        server,
       patrol         60,
       initial        online,
       disk           /dev/Repvol02,
       fs_name        /dev/Repvol02/lvol00,
       fs_mount_dir   /mnt/data2,
       rep_device     r2;
現用系のネットワーク遮断設定ファイルの設定（定義ファイル：/opt/hitachi/HAmon/etc/fence_network.env）

予備系では，ENI2-2のENI IDを設定してください。

eni-2a22222
現用系のserver1.upファイルの設定

予備系では，EIP_ENIにENI2-2のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
EIP_ADDRESS[0]=10.0.12.1
EIP_ENI[0]=eni-2a22222
EIP_LABEL[0]=NIC2:0

（以降省略）
現用系のserver2.upファイルの設定

予備系では，VIP_ENIにENI2-2のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
VIP_ADDRESS[0]=10.2.12.101
VIP_RTB[0]="rtb-xxxxxxxx rtb-yyyyyyyy"
VIP_ENI[0]=eni-2a22222
VIP_LABEL[0]=lo:0

（以降省略）
現用系のserver1.downファイルの設定

予備系では，EIP_ENIには，ENI2-2のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
EIP_ADDRESS[0]=10.0.12.1
EIP_ENI[0]=eni-2a22222
EIP_LABEL[0]=NIC2:0

（以降省略）
現用系のserver2.downファイルの設定

予備系では，VIP_ENIにENI2-2のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
VIP_ADDRESS[0]=10.2.12.101
VIP_RTB[0]="rtb-xxxxxxxx rtb-yyyyyyyy"
VIP_ENI[0]=eni-2a22222
VIP_LABEL[0]=lo:0

（以降省略）
現用系のレプリケーションソフト（DRBD）の設定

  • /etc/drbd.d/global_common.conf

    現用系でも予備系でも同じ設定内容です。

    global {
  usage-count no;
}
common {
    handlers {
        fence-peer "/opt/hitachi/HAmon/bin/parts/monfence-peer.sh";
  　}
    options {
        auto-promote yes;
    }
    net {
        protocol C;
        fencing resource-and-stonith;
    }
    startup {
        wfc-timeout 30;
    }
}

  • /etc/drbd.d/r1.res

    現用系でも予備系でも同じ設定内容です。

    環境によってOS起動ごとにデバイス名が変わる場合があるため，常に同じディスクを示すように/dev/disk/by-id/下のシンボリックリンクファイル（実デバイス/dev/nvme0n1などへのシンボリックリンクファイル）を指定することをお勧めします。

    resource r1 {
    volume 0 {
        device    /dev/drbd1;
        disk      /dev/disk/by-id/nvme-Amazon_Elastic_Block_Store_vol079fef9e1c70a8790;
        meta-disk internal;
    }
    on host1 {
        address   10.0.12.101:7789;
    }
    on host2 {
        address   10.0.22.101:7789;
    }
}

  • /etc/drbd.d/r2.res

    現用系でも予備系でも同じ設定内容です。

    環境によって，OS起動ごとにデバイス名が変わる場合があるため，常に同じディスクを示すように/dev/disk/by-id/下のシンボリックリンクファイル（実デバイス/dev/nvme1n1などへのシンボリックリンクファイル）を指定することをお勧めします。

    resource r2 {
    volume 1 {
        device    /dev/drbd2;
        disk      /dev/disk/by-id/nvme-Amazon_Elastic_Block_Store_vol02c8a3ab941d231f1;
        meta-disk internal;
    }
    on host1 {
        address   10.0.12.101:7790;
    }
    on host2 {
        address   10.0.22.101:7790;
    }
}
connectionファイルの設定（定義ファイル：/opt/hitachi/HAmon/etc/connection）

現用系でも予備系でも同じ設定内容です。

host1    LAN    10.0.11.101;
host2    LAN    10.0.12.101;

ページの先頭へ

(3)　共有ディスク構成の場合の設定例

AWSを使用して共有ディスク構成にする場合の，環境設定例で示すシステム構成例を，次の図に示します。

図7‒3　AWSを使用して共有ディスク構成にする場合の構成

[図データ]

注※

loとは，ローカルループバックのことです。

このシステム構成のサブネットの情報を次の表に示します。

表7‒20　サブネットの情報

サブネット名

サブネットアドレス

内容

サブネット1-1

10.0.11.0/24

現用系のサーバ1用のサブネット

サブネット1-2

10.0.12.0/24

現用系のHAモニタ監視パス/サーバ2用のサブネット

サブネット2-1

10.0.21.0/24

予備系のサーバ1用のサブネット

サブネット2-2

10.0.22.0/24

予備系のHAモニタ監視パス/サーバ2用のサブネット

サブネット3

10.0.30.0/24

クライアント（サーバ2用）が動作するサブネット

サブネット4

10.0.40.0/24

クライアント（サーバ2用）が動作するサブネット

このシステム構成のルートテーブルの情報を次の表に示します。

表7‒21　ルートテーブルの情報

ルートテーブル

ルートテーブルID

内容

ルートテーブル1

rtb-xxxxxxxx

host3からサーバ2向けのVIPの経路情報が登録されているルートテーブル

ルートテーブル2

rtb-yyyyyyyy

host4からサーバ2向けのVIPの経路情報が登録されているルートテーブル

このシステム構成のENIの情報を次の表に示します。

表7‒22　ENIの情報

ENI

ENI-ID

内容

ENI1-1

eni-1a11111

サブネット1-1で使用するENI

ENI1-2

eni-2a22222

サブネット1-2で使用するENI

ENI2-1

eni-1b11111

サブネット2-1で使用するENI

ENI2-2

eni-2b22222

サブネット2-2で使用するENI

このシステム構成のサーバ用の仮想IPアドレスを次の表に示します。

表7‒23　サーバ用の仮想IPアドレス

仮想IPアドレス

種別

割り当てるNIC

割り当てるENI

説明

10.0.11.1

EIP

NIC1

ENI1-1 / ENI 2-1

サーバ1用の仮想IPアドレス。

host1が実行系の場合は，ENI1-1に仮想IPアドレスを割り当てます。

host2が実行系の場合は，ENI2-1に仮想IPアドレスを割り当てます。

10.2.12.101

VIP

lo

-

サーバ2用の仮想IPアドレス

AWSの仕様によって，VIPには次の特徴があります。

  • VIPはVPCのCIDRの範囲外

  • VIPのCIDRブロックは32

このシステム構成のHAモニタの情報を次の表に示します。

表7‒24　HAモニタの情報

系

項目

設定値

現用系

ホスト名

host1

ホストアドレス

101

監視パスのホスト名

path11

監視パスのIPアドレス

10.0.12.101

監視パスのサービス名

HAmon1

系障害監視時間

60

予備系

ホスト名

host2

ホストアドレス

102

監視パスのホスト名

path21

監視パスのIPアドレス

10.0.22.101

監視パスのサービス名

HAmon1

系障害監視時間

60

このシステム構成のサーバ1の情報を次の表に示します。

表7‒25　サーバ1の情報

系

項目

設定値

現用系

プログラム名

/users/server1

サーバ識別名

server1

サーバ障害監視時間

60

起動方法

server

起動種別

online

予備系

プログラム名

/users/server1

サーバ識別名

server1

サーバ障害監視時間

60

起動方法

server

起動種別

standby

このシステム構成のサーバ2の情報を次の表に示します。

表7‒26　サーバ2の情報

系

項目

設定値

現用系

プログラム名

/users/server2

サーバ識別名

server2

サーバ障害監視時間

60

起動方法

server

起動種別

online

予備系

プログラム名

/users/server2

サーバ識別名

server2

サーバ障害監視時間

60

起動方法

server

起動種別

standby

このシステム構成のEBSの情報を次の表に示します。

表7‒27　EBSの情報

EBS

項目

設定値

EBS1（サーバ1用）

パーティション

/dev/sdf1

物理ボリューム

/dev/sdf1

ボリュームグループ

vg01

ボリュームグループの絶対パス

/dev/vg01

論理ボリューム

lvol01

論理ボリュームの絶対パス

/dev/vg01/lvol01

マウントディレクトリ

/mnt/data1

EBS2（サーバ2用）

パーティション

/dev/sdg1

物理ボリューム

/dev/sdg1

ボリュームグループ

vg02

ボリュームグループの絶対パス

/dev/vg02

論理ボリューム

lvol01

論理ボリュームの絶対パス

/dev/vg02/lvol01

マウントディレクトリ

/mnt/data2

このシステム構成での環境設定例を，次に示します。

現用系のHAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

予備系では，nameオペランド，addressオペランド，およびlanオペランドに，予備系側の値を設定してください。

/* HAモニタの環境設定 */
environment name             host1,
            address          101,
            patrol           60,
            lan              path11,
            lanport          HAmon1;
function    public_cloud     use;
現用系のサーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

予備系では，initialオペランドにstandbyを設定してください。

/* サーバ対応の環境設定 */
server name         /users/server1,
       alias        server1,
       acttype      server,
       patrol       60,
       initial      online,
       disk         /dev/vg01,
       fs_name      /dev/vg01/lvol01,
       fs_mount_dir /mnt/data1;

server name         /users/server2,
       alias        server2,
       acttype      server,
       patrol       60,
       initial      online,
       disk         /dev/vg02,
       fs_name      /dev/vg02/lvol01,
       fs_mount_dir /mnt/data2;
現用系のネットワーク遮断設定ファイルの設定（定義ファイル：/opt/hitachi/HAmon/etc/fence_network.env）

ネットワーク遮断による系切り替えをする場合にだけ必要です。予備系では，ENI2-1，ENI2-2のENI IDを設定してください。

eni-1a11111
eni-2a22222
現用系のserver1.upファイルの設定

予備系では，EIP_ENIにENI2-1のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
EIP_ADDRESS[0]=10.0.11.1
EIP_ENI[0]=eni-1a11111
EIP_LABEL[0]=NIC1:0

（以降省略）
現用系のserver2.upファイルの設定

予備系では，VIP_ENIにENI2-2のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
VIP_ADDRESS[0]=10.2.12.101
VIP_RTB[0]="rtb-xxxxxxxx rtb-yyyyyyyy"
VIP_ENI[0]=eni-2a22222
VIP_LABEL[0]=lo:0

（以降省略）
現用系のserver1.downファイルの設定

予備系では，EIP_ENIには，ENI2-1のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
EIP_ADDRESS[0]=10.0.11.1
EIP_ENI[0]=eni-1a11111
EIP_LABEL[0]=NIC1:0

（以降省略）
connectionファイルの設定（定義ファイル：/opt/hitachi/HAmon/etc/connection）

現用系でも予備系でも同じ設定内容です。

host1    LAN    10.0.12.101;
host2    LAN    10.0.22.101;

ページの先頭へ

(4)　HAモニタエージェントを使用したエージェントヘルスチェック機能を使用する場合の設定例

HAモニタエージェントを使用したエージェントヘルスチェック機能を使用する場合の，環境設定例で示すシステム構成例を，次の図に示します。

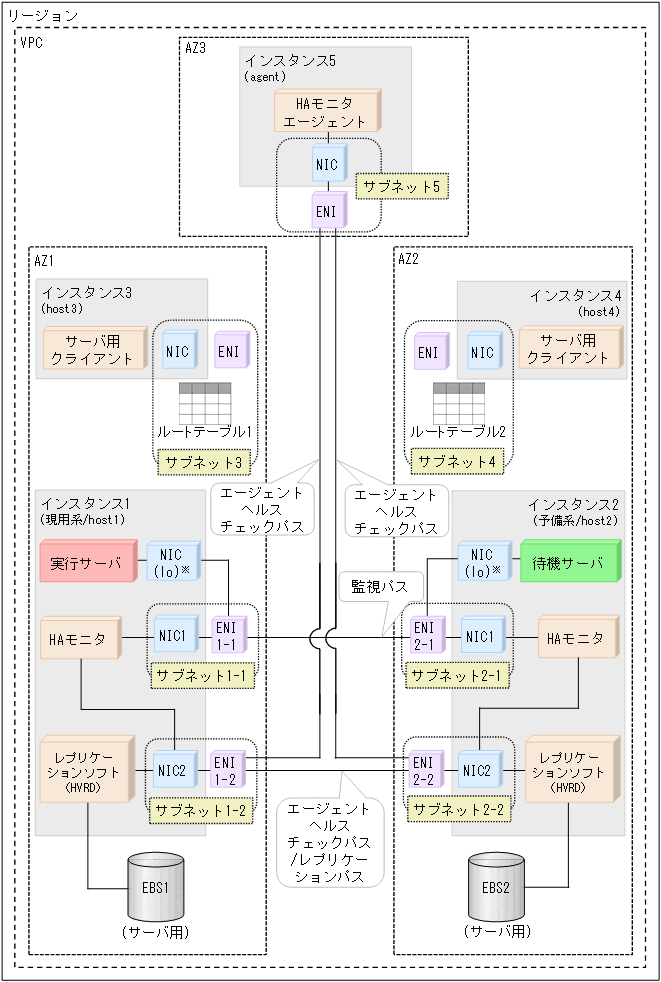

図7‒4　HAモニタエージェントを使用したエージェントヘルスチェック機能を使用する場合の構成

[図データ]

注※

loとは，ローカルループバックのことです。

このシステム構成のサブネットの情報を次の表に示します。

表7‒28　サブネットの情報

サブネット名

サブネットアドレス

内容

サブネット1-1

10.0.11.0/24

現用系のHAモニタ監視パス/サーバ用のサブネット

サブネット1-2

10.0.12.0/24

現用系のレプリケーション/エージェントヘルスチェック用のサブネット

サブネット2-1

10.0.21.0/24

予備系のHAモニタ監視パス/サーバ用のサブネット

サブネット2-2

10.0.22.0/24

予備系のレプリケーション/エージェントヘルスチェック用のサブネット

サブネット3

10.0.30.0/24

クライアント（サーバ用）が動作するサブネット

サブネット4

10.0.40.0/24

クライアント（サーバ用）が動作するサブネット

サブネット5

10.0.50.0/24

HAモニタエージェントのサブネット

このシステム構成のルートテーブルの情報を次の表に示します。

表7‒29　ルートテーブルの情報

ルートテーブル

ルートテーブルID

内容

ルートテーブル1

rtb-xxxxxxxx

host3からサーバ向けの仮想IPアドレスが登録されているルートテーブル

ルートテーブル2

rtb-yyyyyyyy

host4からサーバ向けの仮想IPアドレスが登録されているルートテーブル

このシステム構成のENIの情報を次の表に示します。

表7‒30　ENIの情報

ENI

ENI-ID

内容

ENI1-1

eni-1a11111

サブネット1-1で使用するENI

ENI1-2

eni-2a22222

サブネット1-2で使用するENI

ENI2-1

eni-1b11111

サブネット2-1で使用するENI

ENI2-2

eni-2b22222

サブネット2-2で使用するENI

このシステム構成のサーバ用の仮想IPアドレスを次の表に示します。

表7‒31　サーバ用の仮想IPアドレス

仮想IPアドレス

種別

割り当てるNIC

割り当てるENI

説明

10.2.11.101

VIP

lo

-

サーバ用の仮想IPアドレス

このシステム構成のHAモニタエージェントの情報を次の表に示します。

表7‒32　HAモニタエージェントの情報

項目

設定値

ホスト名

agent

ホストアドレス

9999

エージェントヘルスチェックパスのホスト名

host_agt

エージェントヘルスチェックパスのIPアドレス

10.0.50.101

エージェントヘルスチェックパスのサービス名

HAmon_agt

このシステム構成のHAモニタの情報を次の表に示します。

表7‒33　HAモニタの情報

系

項目

設定値

現用系

ホスト名

host1

ホストアドレス

101

監視パスのホスト名

path11

監視パスのIPアドレス

10.0.11.101

監視パスのサービス名

HAmon1

系障害監視時間

60

エージェントヘルスチェックパスのホスト名

path11_agt

エージェントヘルスチェックパスのIPアドレス

10.0.12.101

エージェントヘルスチェックパスのサービス名

HAmon_agt

予備系

ホスト名

host2

ホストアドレス

102

監視パスのホスト名

path21

監視パスのIPアドレス

10.0.21.102

監視パスのサービス名

HAmon1

系障害監視時間

60

エージェントヘルスチェックパスのホスト名

path21_agt

エージェントヘルスチェックパスのIPアドレス

10.0.22.102

エージェントヘルスチェックパスのサービス名

HAmon_agt

このシステム構成のサーバの情報を次の表に示します。

表7‒34　サーバの情報

系

項目

設定値

現用系

プログラム名

/users/server1

サーバ識別名

server1

サーバ障害監視時間

60

起動方法

server

起動種別

online

制御グループ※

1

予備系

プログラム名

/users/server1

サーバ識別名

server1

サーバ障害監視時間

60

起動方法

server

起動種別

standby

制御グループ※

1
注※

HVRDの疑似デバイスを登録した制御グループです。

このシステム構成での環境設定例を，次に示します。

現用系のHAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

予備系では，nameオペランド，addressオペランド，およびlanオペランドに，予備系側の値を設定してください。

/* HAモニタの環境設定 */
environment name             host1,
            address          101,
            patrol           60,
            lan              path11,
            lanport          HAmon1;
            lan_agent        path11_agt,
            lanport_agent    HAmon_agt;
function    cpudown          standby,
            public_cloud     use;
現用系のサーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

予備系では，initialオペランドにstandbyを設定してください。

/* サーバ対応の環境設定 */
server name           /users/server1,
       alias          server1,
       acttype        server,
       patrol         60,
       initial        online,
       hab_gid        1;
現用系のserver1.upファイルの設定

予備系では，VIP_ENIにENI2-1のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
VIP_ADDRESS[0]=10.2.11.101
VIP_RTB[0]="rtb-xxxxxxxx rtb-yyyyyyyy"
VIP_ENI[0]=eni-1a11111
VIP_LABEL[0]=lo:0

（以降省略）
現用系のserver1.downファイルの設定

予備系では，VIP_ENIには，ENI2-1のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
VIP_ADDRESS[0]=10.2.12.101
VIP_RTB[0]="rtb-xxxxxxxx rtb-yyyyyyyy"
VIP_ENI[0]=eni-1a11111
VIP_LABEL[0]=lo:0

（以降省略）
HAモニタエージェントのconnectionファイルの設定（定義ファイル：/opt/hitachi/HAmon/etc/connection）
agent    LAN    10.0.50.101;
host1    LAN    10.0.12.101;
host2    LAN    10.0.22.102;
HAモニタのconnectionファイルの設定（定義ファイル：/opt/hitachi/HAmon/etc/connection）

現用系でも予備系でも同じ設定内容です。

host1    LAN    10.0.11.101;
host2    LAN    10.0.21.102;

ページの先頭へ

(5)　クライアントからの通信がAWS Network Firewallを経由する構成の場合の設定例

クライアントからの通信がAWS Network Firewallを経由する構成の場合の，環境設定例で示すシステム構成例を，次の図に示します。

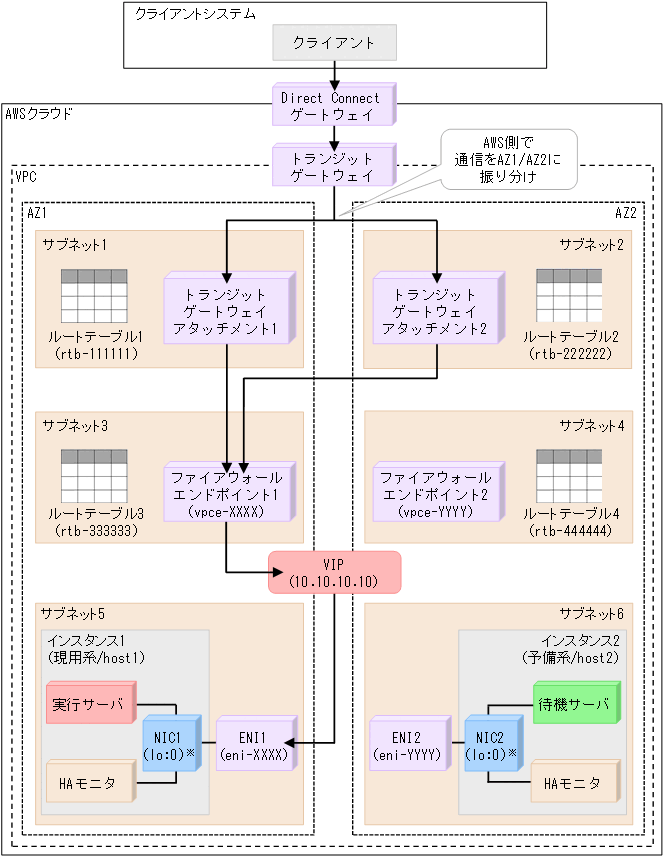

図7‒5　クライアントからの通信がAWS Network Firewallを経由する場合の構成

[図データ]

注※

loとは，ローカルループバックのことです。

このシステム構成のルートテーブルの情報を次の表に示します。

表7‒35　ルートテーブルの情報

ルートテーブル

ルートテーブルID

内容

ルートテーブル1

rtb-111111

トランジットゲートウェイアタッチメント1から，ファイアウォールエンドポイント向けのVIPの経路情報を登録するルートテーブル

ルートテーブル2

rtb-222222

トランジットゲートウェイアタッチメント2から，ファイアウォールエンドポイント向けのVIPの経路情報が登録されているルートテーブル

ルートテーブル3

rtb-333333

ファイアウォールエンドポイント1から，サーバ向けのVIPの経路情報を登録するルートテーブル

ルートテーブル4

rtb-444444

ファイアウォールエンドポイント2から，サーバ向けのVIPの経路情報を登録するルートテーブル

このシステム構成のENIの情報を次の表に示します。

表7‒36　ENIの情報

ENI

ENI-ID

内容

ENI1

eni-XXXX

サブネット5で使用するENI

ENI2

eni-YYYY

サブネット6で使用するENI

このシステム構成のファイアウォールエンドポイントの情報を次の表に示します。

表7‒37　ファイアウォールエンドポイントの情報

ファイアウォールエンドポイント

ファイアウォールエンドポイントID

内容

ファイアウォールエンドポイント1

vpce-XXXX

サブネット3で使用するファイアウォールエンドポイント

ファイアウォールエンドポイント2

vpce-YYYY

サブネット4で使用するファイアウォールエンドポイント

このシステム構成のサーバ用の仮想IPアドレスを次の表に示します。

表7‒38　サーバ用の仮想IPアドレス

仮想IPアドレス

割り当てるENI

説明

10.10.10.10

ENI1/ENI2

サーバ用の仮想IPアドレス。

host1が実行系の場合は，ENI1に仮想IPアドレスを割り当てます。

host2が実行系の場合は，ENI2に仮想IPアドレスを割り当てます。

このシステム構成での環境設定例を，次に示します。

ここでは，LANの状態設定ファイルの例について示します。LANの状態設定ファイル以外の設定については，ほかの環境設定例を参考にしてください。

現用系（インスタンス1）のサーバ識別名.upファイル，サーバ識別名.downファイル
#!/bin/bash
set -x

 VIP_ADDRESS[0]=10.10.10.10
 VIP_RTB[0]=rtb-333333
 VIP_ENI[0]=eni-XXXX
 VIP_LABEL[0]=lo:0
 VIP_RTB_TOFW[0]="rtb-111111 rtb-222222"
 VIP_FW[0]=vpce-XXXX

：(以下を編集しないこと)
予備系（インスタンス2）のサーバ識別名.upファイル，サーバ識別名.downファイル
#!/bin/bash
set -x

 VIP_ADDRESS[0]=10.10.10.10
 VIP_RTB[0]=rtb-444444
 VIP_ENI[0]=eni-YYYY
 VIP_LABEL[0]=lo:0
 VIP_RTB_TOFW[0]="rtb-111111 rtb-222222"
 VIP_FW[0]=vpce-YYYY

：(以下を編集しないこと)

ページの先頭へ

All Rights Reserved. Copyright (C) 2019, 2025, Hitachi, Ltd.
