高信頼化システム監視機能 HAモニタ パブリッククラウド編

7.4.1　【AWS】HAモニタを使用する場合の構成

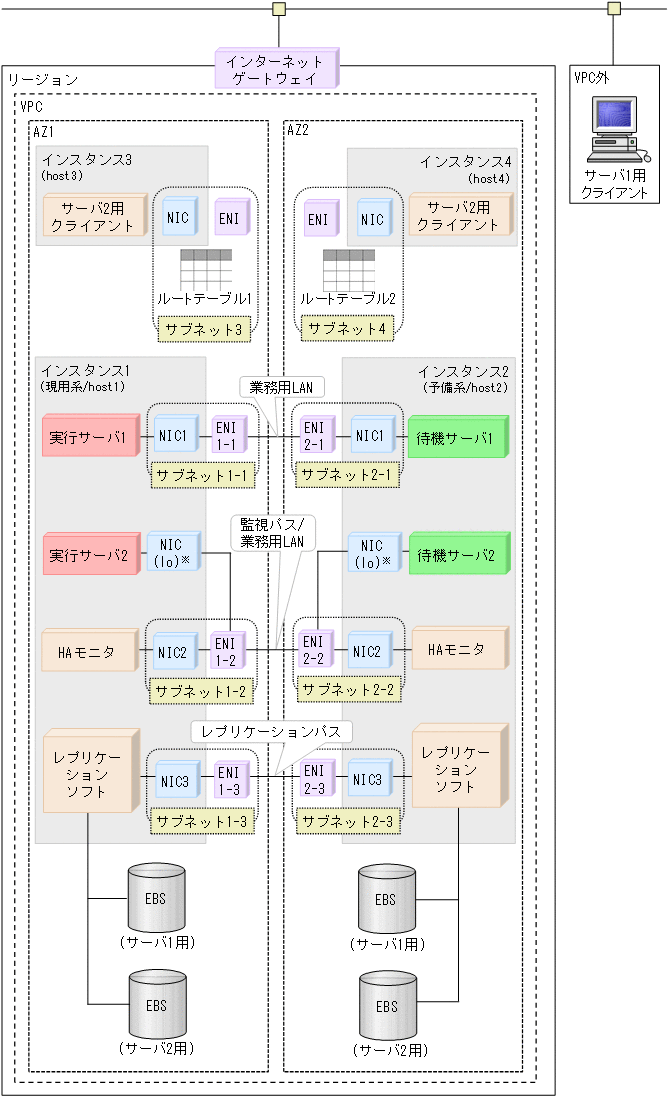

AWSを使用する場合の，環境設定例で示すシステム構成例を，次の図に示します。

図7‒1　AWSを使用する場合の構成

[図データ]

注※

loとは，ローカルループバックのことです。

このシステム構成のサブネットの情報を次の表に示します。

表7‒3　サブネットの情報

サブネット名

サブネットアドレス

内容

サブネット1-1

10.0.11.0/24

現用系のサーバ1用のサブネット

サブネット1-2

10.0.12.0/24

現用系のHAモニタ監視パス/サーバ2用のサブネット

サブネット1-3

10.0.13.0/24

現用系のレプリケーションソフト用のサブネット

サブネット2-1

10.0.21.0/24

予備系のサーバ1用のサブネット

サブネット2-2

10.0.22.0/24

予備系のHAモニタ監視パス/サーバ2用のサブネット

サブネット2-3

10.0.23.0/24

予備系のレプリケーションソフト用のサブネット

サブネット3

10.0.30.0/24

クライアント（サーバ2用）が動作するサブネット

サブネット4

10.0.40.0/24

クライアント（サーバ2用）が動作するサブネット

このシステム構成のルートテーブルの情報を次の表に示します。

表7‒4　ルートテーブルの情報

ルートテーブル

ルートテーブルID

内容

ルートテーブル1

rtb-xxxxxxxx

host3からサーバ2向けのVIPの経路情報が登録されているルートテーブル

ルートテーブル2

rtb-yyyyyyyy

host4からサーバ2向けのVIPの経路情報が登録されているルートテーブル

このシステム構成のENIの情報を次の表に示します。

表7‒5　ENIの情報

ENI

ENI-ID

内容

ENI1-1

eni-1a11111

サブネット1-1で使用するENI

ENI1-2

eni-2a22222

サブネット1-2で使用するENI

ENI1-3

eni-3a33333

サブネット1-3で使用するENI

ENI2-1

eni-1b11111

サブネット2-1で使用するENI

ENI2-2

eni-2b22222

サブネット2-2で使用するENI

ENI2-3

eni-3b33333

サブネット2-3で使用するENI

このシステム構成のサーバ用の仮想IPアドレスを次の表に示します。

表7‒6　サーバ用の仮想IPアドレス

仮想IPアドレス

種別

割り当てるNIC

割り当てるENI

説明

10.0.11.1

EIP

NIC1

ENI1-1 / ENI 2-1

サーバ1用の仮想IPアドレス。

host1が実行系の場合は，ENI1-1に仮想IPアドレスを割り当てます。

host2が実行系の場合は，ENI2-1に仮想IPアドレスを割り当てます。

10.2.12.101

VIP

lo

-

サーバ2用の仮想IPアドレス

AWSの仕様によって，VIPには次の特徴があります。

  • VIPはVPCのCIDRの範囲外

  • VIPのCIDRブロックは32

このシステム構成のHAモニタの情報を次の表に示します。

表7‒7　HAモニタの情報

系

項目

設定値

現用系

ホスト名

host1

ホストアドレス

101

監視パスのホスト名

path11

監視パスのIPアドレス

10.0.12.101

監視パスのサービス名

HAmon1

系障害監視時間

60

予備系

ホスト名

host2

ホストアドレス

102

監視パスのホスト名

path21

監視パスのIPアドレス

10.0.22.101

監視パスのサービス名

HAmon1

系障害監視時間

60

このシステム構成のサーバ1の情報を次の表に示します。

表7‒8　サーバ1の情報

系

項目

設定値

現用系

プログラム名

/users/server1

サーバ識別名

server1

サーバ障害監視時間

60

起動方法

server

起動種別

online

予備系

プログラム名

/users/server1

サーバ識別名

server1

サーバ障害監視時間

60

起動方法

server

起動種別

standby

このシステム構成のサーバ2の情報を次の表に示します。

表7‒9　サーバ2の情報

系

項目

設定値

現用系

プログラム名

/users/server2

サーバ識別名

server2

サーバ障害監視時間

60

起動方法

server

起動種別

online

予備系

プログラム名

/users/server2

サーバ識別名

server2

サーバ障害監視時間

60

起動方法

server

起動種別

standby

このシステム構成のEBSの情報を次の表に示します。

表7‒10　EBSの情報

リソース

レプリケーション用IPアドレス

レプリケーション用ポート番号

属性

EBS

項目

値

r1

（サーバ1用）

10.0.13.101

7789

プライマリ

EBS1

物理ボリューム名

/dev/drbd1

パーティション名

/dev/xvdf1

ボリュームグループ名

Repvol01

ボリュームグループの絶対パス

/dev/Repvol01

論理ボリュームの絶対パス

/dev/Repvol01/lvol00

マウントディレクトリ名

/mnt/data1

10.0.23.101

7789

セカンダリ

EBS3

物理ボリューム名

/dev/drbd1

パーティション名

/dev/xvdf1

ボリュームグループ名

Repvol01

ボリュームグループの絶対パス

/dev/Repvol01

論理ボリュームの絶対パス

/dev/Repvol01/lvol00

マウントディレクトリ名

/mnt/data1

r2

（サーバ2用）

10.0.13.101

7790

プライマリ

EBS2

物理ボリューム名

/dev/drbd2

パーティション名

/dev/xvdf2

ボリュームグループ名

Repvol02

ボリュームグループの絶対パス

/dev/Repvol02

論理ボリュームの絶対パス

/dev/Repvol02/lvol00

マウントディレクトリ名

/mnt/data2

10.0.23.101

7790

セカンダリ

EBS4

物理ボリューム名

/dev/drbd2

パーティション名

/dev/xvdf2

ボリュームグループ名

Repvol02

ボリュームグループの絶対パス

/dev/Repvol02

論理ボリュームの絶対パス

/dev/Repvol02/lvol00

マウントディレクトリ名

/mnt/data2

このシステム構成での環境設定例を，次に示します。

現用系のHAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

予備系では，nameオペランド，addressオペランド，およびlanオペランドに，予備系側の値を設定してください。

/* HAモニタの環境設定 */
environment name             host1,
            address          101
            patrol           60,
            lan              path11,
            lanport          HAmon1;
function    cpudown          standby,
            public_cloud     use;
現用系のサーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

予備系では，initialオペランドにstandbyを設定してください。

/* HAモニタの環境設定 */
/* サーバ対応の環境設定 */
server name           /users/server1,
       alias          server1,
       acttype        server,
       patrol         60,
       initial        online,
       disk           /dev/Repvol01,
       fs_name        /dev/Repvol01/lvol00,
       fs_mount_dir   /mnt/data1,
       rep_device     r1;

server name           /users/server2,
       alias          server2,
       acttype        server,
       patrol         60,
       initial        online,
       disk           /dev/Repvol02,
       fs_name        /dev/Repvol02/lvol00,
       fs_mount_dir   /mnt/data2,
       rep_device     r2;
現用系のserver1.upファイルの設定

予備系では，EIP_ENIにENI2-1のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
EIP_ADDRESS[0]=10.0.11.1
EIP_ENI[0]=eni-1a11111
EIP_LABEL[0]=NIC1:0

（以降省略）
現用系のserver2.upファイルの設定

予備系では，VIP_ENIにENI2-2のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
VIP_ADDRESS[0]=10.2.12.101
VIP_RTB[0]="rtb-xxxxxxxx rtb-yyyyyyyy"
VIP_ENI[0]=eni-2a22222
VIP_LABEL[0]=lo:0

（以降省略）
現用系のserver1.downファイルの設定

予備系では，EIP_ENIには，ENI2-1のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
EIP_ADDRESS[0]=10.0.11.1
EIP_ENI[0]=eni-1a11111
EIP_LABEL[0]=NIC1:0

（以降省略）
現用系のserver2.downファイルの設定

予備系では，VIP_ENIにENI2-2のENI IDを設定してください。

#!/bin/bash
set -x
　　　：
###############################################################################
VIP_ADDRESS[0]=10.2.12.101
VIP_RTB[0]="rtb-xxxxxxxx rtb-yyyyyyyy"
VIP_ENI[0]=eni-2a22222
VIP_LABEL[0]=lo:0

（以降省略）
現用系のレプリケーションソフト（DRBD）の設定

  • /etc/drbd.d/global_common.conf

    現用系でも予備系でも同じ設定内容です。

    global {
  usage-count no;
}
common {
    handlers {
        fence-peer "/opt/hitachi/HAmon/bin/parts/monfence-peer.sh";
  　}
    options {
        auto-promote yes;
    }
    net {
        protocol C;
        fencing resource-and-stonith;
    }
}

  • /etc/drbd.d/r1.res

    現用系でも予備系でも同じ設定内容です。

    環境によってOS起動ごとにデバイス名が変わる場合があるため，常に同じディスクを示すように/dev/disk/by-id/下のシンボリックリンクファイル（実デバイス/dev/nvme0n1などへのシンボリックリンクファイル）を指定することをお勧めします。

    resource r1 {
    volume 0 {
        device    /dev/drbd1;
        disk      /dev/disk/by-id/nvme-Amazon_Elastic_Block_Store_vol079fef9e1c70a8790;
        meta-disk internal;
    }
    on host1 {
        address   10.0.13.101:7789;
    }
    on host2 {
        address   10.0.23.101:7789;
    }
}

  • /etc/drbd.d/r2.res

    現用系でも予備系でも同じ設定内容です。

    環境によって，OS起動ごとにデバイス名が変わる場合があるため，常に同じディスクを示すように/dev/disk/by-id/下のシンボリックリンクファイル（実デバイス/dev/nvme1n1などへのシンボリックリンクファイル）を指定することをお勧めします。

    resource r2 {
    volume 1 {
        device    /dev/drbd2;
        disk      /dev/disk/by-id/nvme-Amazon_Elastic_Block_Store_vol02c8a3ab941d231f1;
        meta-disk internal;
    }
    on host1 {
        address   10.0.13.101:7790;
    }
    on host2 {
        address   10.0.23.101:7790;
    }
}
connectionファイルの設定（定義ファイル：/opt/hitachi/HAmon/etc/connection）

現用系でも予備系でも同じ設定内容です。

host1    LAN    10.0.12.101;
host2    LAN    10.0.22.101;
