5.13.3 【AWS】LANの状態設定ファイルの設定(複数のリージョン間または複数のVPC間で系切り替えをする構成の場合)

HAモニタでは,LANはサーバ単位に接続,切り離しをします。そのため,LANの状態設定ファイルを作成して設定する必要があります。この項では,複数のリージョン間または複数のVPC間で系切り替えをする構成での,LANの状態設定ファイルの設定方法について説明します。

LANの状態設定ファイルの種類を,次に示します。

server_aws_vpc.up,およびserver_aws_vpc.downのファイルの内容を次に示します。

#!/bin/bash
set -x

###############################################################################
# HOSTNAME=hostA
# VIP[0]=bb.cc.dd.ee
# LABEL[0]=lo:0

# VIP[1]=ff.gg.hh.ii
# LABEL[1]=lo:0

# DNS_ZONEID[0]=ZIII
# DNS_NAME[0]=JJJ.com.
# DNS_TYPE[0]=A
# DNS_VALUE[0]=qq.rr.ss.tt
# DNS_TTL[0]=uu

# DNS_ZONEID[1]=ZKKK
# DNS_NAME[1]=LLL.com.
# DNS_TYPE[1]=CNAME
# DNS_VALUE[1]=MMM.com.
# DNS_TTL[1]=vv


###############################################################################
:(以下を編集しないこと)

vip_tgw_defのファイルの内容を次に示します。

# host information
host
{
host_name=hostA
host_region=ap-northeast-1
host_vpc=vpc-AAA
host_vip[0]=aa.bb.cc.dd
host_eni[0]=eni-AAA000
host_tgw_attachment[0]=tgw-attach-AAA
host_vip[1]=ee.ff.gg.hh
host_eni[1]=eni-AAA111
host_tgw_attachment[1]=tgw-attach-AAA
}
host
{
host_name=hostB
host_region=ap-southeast-1
host_vpc=vpc-BBB
host_vip[0]=aa.bb.cc.dd
host_eni[0]=eni-BBB000
host_tgw_attachment[0]=tgw-attach-BBB
host_vip[1]=ee.ff.gg.hh
host_eni[1]=eni-BBB111
host_tgw_attachment[1]=tgw-attach-BBB
}

# route table information
rtb
{
rtb_id=rtb-AAA
rtb_region=ap-northeast-1
rtb_vpc=vpc-AAA
rtb_vip[0]=aa.bb.cc.dd
rtb_tgw[0]=tgw-AAA
rtb_vip[1]=ee.ff.gg.hh
rtb_tgw[1]=tgw-AAA
}
rtb
{
rtb_id=rtb-BBB
rtb_region=ap-southeast-1
rtb_vpc=vpc-BBB
rtb_vip[0]=aa.bb.cc.dd
rtb_tgw[0]=tgw-BBB
rtb_vip[1]=ee.ff.gg.hh
rtb_tgw[1]=tgw-BBB
}

# transit gateway information
tgw
{
tgw_id=tgw-AAA
tgw_region=ap-northeast-1
tgw_vip[0]=aa.bb.cc.dd
tgw_route_table[0]=tgw-rtb-AAA
tgw_vip[1]=ee.ff.gg.hh
tgw_route_table[1]=tgw-rtb-AAA
tgw_attachment=tgw-attach-AAA
tgw_peering_attachment=tgw-attach-PPP
}
tgw
{
tgw_id=tgw-BBB
tgw_region=ap-southeast-1
tgw_vip[0]=aa.bb.cc.dd
tgw_route_table[0]=tgw-rtb-BBB
tgw_vip[1]=ee.ff.gg.hh
tgw_route_table[1]=tgw-rtb-AAA
tgw_attachment=tgw-attach-BBB
tgw_peering_attachment=tgw-attach-PPP
}

次の通信制御の方式で業務通信を切り替える場合の,LANの状態設定ファイルの設定方法について説明します。

〈この項の構成〉

(1) VIP制御の場合

VIP制御で複数のリージョン間または複数のVPC間で系切り替えをする場合の,LANの状態設定ファイルの設定方法について説明します。

(a) LANの状態設定ファイルの記述形式

LANの状態設定ファイルの記述形式について説明します。

サーバ識別名.upファイル,およびサーバ識別名.downファイルの記述形式

サーバ識別名.upファイル,およびサーバ識別名.downファイルの記述形式を次に示します。

#!/bin/bash
set -x

###############################################################################
# HOSTNAME=hosta
# VIP[0]=bb.cc.dd.ee
# LABEL[0]=lo:0

# VIP[1]=ff.gg.hh.ii
# LABEL[1]=lo:0
(以下略)

次に,サーバ識別名.upファイル,およびサーバ識別名.downファイルで設定が必要なシェル変数について説明します。

サンプルファイルからコピーした状態では,シェル変数部分はコメント行となっています。コメント行を表す先頭の"#"を削除してから,設定してください。例えば,VIPが1つの場合は,次のシェル変数について,コメント"#"を削除し,シェル変数を設定します。

重要

シェル変数を記述する際は,次の点に注意してください。

  • シェル変数を「シェル変数=値」の形式で,1行につき1つずつ記述する。

  • シェル変数および"="の前後に空白を記述しない。

  • 先頭が"#"の場合は,コメント行になる。

表5‒2 サーバ識別名.upファイル,およびサーバ識別名.downファイルで設定が必要なシェル変数

パラメタ名

説明

HOSTNAME

自系のホスト名を指定します。

HAモニタの環境設定のnameオペランドに指定する名称と同じにしてください。系によって名称が異なります。

VIP[n]

業務IPアドレスとして使用するVIPを指定します。

すべての系切り替え構成内で,同じ指定にしてください。

"VIP[n]"の形式で記述します。[n]は添え字を表します。1つ目の[n]は0,2つ目の[n]は1,のように,添え字が0から順に1ずつ増加するように設定してください。

LABEL[n]

VIPを付与するOS上のLANインタフェースを"LANインタフェース名:xxx"の形式で指定します。

すべての系切り替え構成内で同じ指定にしてください。

VIP[n]ごとに関連づけるOS上のLANインタフェースを,"LABEL[n]"と記述します。"VIP[n]"の"[n]"と"LABEL[n]"の"[n]"は,同じ添え字にしてください。

VIPおよびLABELの設定例を次に示します。

(例)VIP(10.10.10.10,10.10.10.20)をLABELlo:0)に設定する場合
VIP[0]=10.10.10.10
LABEL[0]=lo:0
VIP[1]=10.10.10.20
LABEL[1]=lo:0
(例)VIP(10.10.10.10)をLABELlo:0)に,VIP(10.10.10.20)をLABELlo:1)に設定する場合
VIP[0]=10.10.10.10
LABEL[0]=lo:0
VIP[1]=10.10.10.20
LABEL[1]=lo:1
vip_tgw_defファイルの記述形式

次に,vip_tgw_defファイルの記述形式について説明します。

vip_tgw_defファイルは,次の3つの要素で構成されています。

  • tgw

    系切り替え構成内のすべてのトランジットゲートウェイに関する情報を設定します。

  • rtb

    系切り替え構成内のすべてのルートテーブルを関する情報を設定します。

  • host

    系切り替え構成内のすべてのホストに関する情報を設定します。

次に,系切り替え構成例とそれに対応するvip_tgw_defファイルの記述形式の例を示します。

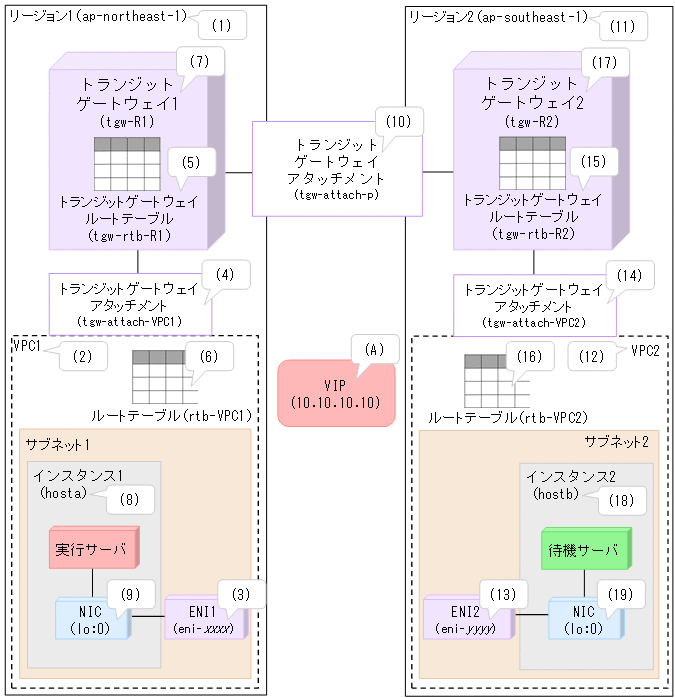

図5‒5 系切り替え構成例(複数のリージョン間で系切り替えをする構成の例)

[図データ]

上記の系切り替え構成例に対応する,vip_tgw_defファイルの記述形式は次のとおりです。記述形式中の"(n)"は,図中の"(n)"と対応しています。

tgwの記述形式
## トランジットゲートウェイ情報 ##
tgw
{
tgw_id=tgw-R1  …(7)
tgw_region=ap-northeast-1  …(1)
tgw_vip[0]=10.10.10.10  …(A)
tgw_route_table[0]=tgw-rtb-R1  …(5)
tgw_attachment=tgw-attach-VPC1  …(4)
tgw_peering_attachment=tgw-attach-P  …(10)
}

tgw
{
tgw_id=tgw-R2  …(17)
tgw_region=ap-southeast-1  …(11)
tgw_vip[0]=10.10.10.10  …(A)
tgw_route_table[0]=tgw-rtb-R2  …(15)
tgw_attachment=tgw-attach-VPC2  …(14)
tgw_peering_attachment=tgw-attach-P  …(10)
}

"tgw"を先頭に記載します。その下に,"{}"を追加し,"{}"内にトランジットゲートウェイの各パラメタを記述します。各パラメタについては,「表5‒3 tgwに設定するパラメタ」を参照してください。トランジットゲートウェイの数だけ,"tgw"およびトランジットゲートウェイの各パラメタの記述を追加してください。

rtbの記述形式
## ルートテーブル情報 ##
rtb
{
rtb_id=rtb-VPC1  …(6)
rtb_region=ap-northeast-1  …(1)
rtb_vpc=VPC1  …(2)
rtb_vip[0]=10.10.10.10  …(A)
rtb_tgw[0]=tgw-R1  …(7)
}

rtb
{
rtb_id=rtb-VPC2  …(16)
rtb_region=ap-southeast-1  …(11)
rtb_vpc=VPC2  …(12)
rtb_vip[0]=10.10.10.10  …(A)
rtb_tgw[0]=tgw-R2  …(17)
}

"rtb"を先頭に記載します。その下に,"{}"を追加し,"{}"内にルートテーブルの各パラメタを記述します。各パラメタについては,「表5‒4 rtbに設定するパラメタ」を参照してください。ルートテーブルの数だけ,"rtb"およびルートテーブルの各パラメタの記述を追加してください。

hostの記述形式
## ホスト情報 ##
host
{
host_name=hosta  …(8)
host_region=ap-northeast-1  …(1)
host_vpc=VPC1  …(2)
host_vip[0]=10.10.10.10  …(A)
host_eni[0]=eni-XXXX  …(3)
host_tgw_attachment[0]=tgw-attach-VPC1  …(4)
}

host
{
host_name=hostb  …(18)
host_region=ap-southeast-1  …(11)
host_vpc=VPC2  …(12)
host_vip[0]=10.10.10.10  …(A)
host_eni[0]=eni-yyyy  …(13)
host_tgw_attachment[0]=tgw-attach-VPC2  …(14)
}

"host"を先頭に記載します。その下に,"{}"を追加し,"{}"内にホストの各パラメタを記述します。各パラメタについては,「表5‒5 hostに設定するパラメタ」を参照してください。系切り替え構成内のホストの数だけ,"host"およびホストの各パラメタの記述を追加してください。

次に,vip_tgw_defファイルに設定するパラメタについて説明します。

すべてのパラメタをvip_tgw_defファイルに設定します。設定後,moncheckコマンドを実行し,フォーマットのエラーがないかを確認してください。フォーマットのエラーがある場合は,moncheckコマンドがメッセージKAMN773-Eを出力します。

重要

パラメタを記述する際は,次の点に注意してください。

  • パラメタを「パラメタ名=値」の形式で,1行につき1つずつ記述する。

  • パラメタおよび"="の前後に空白を記述しない。

  • 先頭が"#"の場合は,コメント行になる。

tgwに記載するパラメタ名を次の表に示します。

表5‒3 tgwに設定するパラメタ

パラメタ名

説明

tgw_id

トランジットゲートウェイIDを指定します。

tgw_region

トランジットゲートウェイがあるリージョンのIDを指定します。

tgw_vip

トランジットゲートウェイで転送するVIPを指定します。

"tgw_vip[n]"の形式で記述します。[n]は添え字を表します。1つ目の[n]は0,2つ目の[n]は1,のように,添え字が0から順に1ずつ増加するように設定してください。

tgw_route_table

トランジットゲートウェイルートテーブルIDを指定します。

"tgw_route_table[n]"の形式で記述します。[n]は添え字を表します。1つ目の[n]は0,2つ目の[n]は1,のように,添え字が0から順に1ずつ増加するように設定してください。

tgw_vip[n]に指定したVIPの宛先をエントリする"tgw_route_table[n]"を記述します。"tgw_vip[n]"の"[n]"と"tgw_route_table[n]"の"[n]"は,同じ添え字にしてください。

tgw_attachment

VPC用のトランジットゲートウェイアタッチメントを指定します。

複数個指定する場合は,1つ以上の半角スペースまたはタブで区切り,全体をダブルクォーテーションで囲んで指定してください。

tgw_peering_attachment

複数のリージョン間で系切り替えをする構成の場合,接続先リージョンのトランジットゲートウェイとのピアリング用の,トランジットゲートウェイアタッチメントを指定します。

上記の構成以外の場合は,次のどちらかを実施してください。

  • パラメタを削除する

  • パラメタの先頭に"#"を追加し,コメント行にする

tgw_vipおよびtgw_route_tableの設定例を次に示します。

(例)VIP(10.10.10.10,10.10.10.20)をトランジットゲートウェイルートテーブル(tgw-rtb-R1)に追加する設定の場合
tgw_vip[0]=10.10.10.10
tgw_route_table[0]=tgw-rtb-R1
tgw_vip[1]=10.10.10.20
tgw_route_table[1]=tgw-rtb-R1
(例)VIP(10.10.10.10)をトランジットゲートウェイルートテーブル(tgw-rtb-R1)に,VIP(10.10.10.20)をトランジットゲートウェイルートテーブル(tgw-rtb-R2)に追加する設定の場合
tgw_vip[0]=10.10.10.10
tgw_route_table[0]=tgw-rtb-R1
tgw_vip[1]=10.10.10.20
tgw_route_table[1]=tgw-rtb-R2
(例)VIP(10.10.10.10,10.10.10.20)をトランジットゲートウェイルートテーブル(tgw-rtb-R1)に,VIP(10.10.10.30)をトランジットゲートウェイルートテーブル(tgw-rtb-R2)に追加する設定の場合
tgw_vip[0]=10.10.10.10
tgw_route_table[0]=tgw-rtb-R1
tgw_vip[1]=10.10.10.20
tgw_route_table[1]=tgw-rtb-R1
tgw_vip[2]=10.10.10.30
tgw_route_table[2]=tgw-rtb-R2

tgw_attachmentの設定例を次に示します。

(例)VPC用のトランジットゲートウェイアタッチメントに,tgw-attach-VPC1tgw-attach-VPC2を設定する場合
tgw_attachment="tgw-attach-VPC1△tgw-attach-VPC2"

(凡例)△:1つ以上の半角スペースまたはタブ

rtbに記載するパラメタ名を次の表に示します。

表5‒4 rtbに設定するパラメタ

パラメタ名

説明

rtb_id

ルートテーブルのIDを指定します。

rtb_vpc

ルートテーブルがあるVPCのIDを指定します。

rtb_region

ルートテーブルがあるリージョンのIDを指定します。

rtb_vip

ルートテーブルで転送するVIPを指定します。

"rtb_vip[n]"の形式で記述します。[n]は添え字を表します。1つ目の[n]は0,2つ目の[n]は1,のように,添え字が0から順に1ずつ増加するように設定してください。

rtb_tgw

ルートテーブルがあるリージョンの,トランジットゲートウェイIDを指定します。

"rtb_tgw[n]"の形式で記述します。1つ目の[n]は0,2つ目の[n]は1,のように,添え字が0から順に1ずつ増加するように設定してください。

rtb_vip[n]に指定したVIPの宛先をエントリする"rtb_tgw[n]"を指定します。"rtb_vip[n]"の"[n]"と"rtb_tgw[n]"の"[n]"は,同じ添え字にしてください。

rtb_vipおよびrtb_tgwの設定例を次に示します。

(例)ルートテーブルにVIP(10.10.10.10,10.10.10.20)の宛先をtgw-R1に設定する場合
rtb_vip[0]=10.10.10.10
rtb_tgw[0]=tgw-R1
rtb_vip[1]=10.10.10.20
rtb_tgw[1]=tgw-R1

hostに記載するパラメタ名を次の表に示します。

表5‒5 hostに設定するパラメタ

パラメタ名

説明

host_name

ホスト名称を指定します。

指定するホスト名称は,各系のHAモニタの環境設定のnameオペランドに指定する名称と同じ名称にしてください。

host_region

host_nameに指定したホストがあるリージョンを指定します。

host_vpc

host_nameに指定したホストがあるVPCを指定します。

host_vip

host_nameに指定したホストで稼働させるすべてのサーバが,業務通信で使用するすべてのVIPを指定します。

"host_vip[n]"の形式で記述します。[n]は添え字を表します。1つ目の[n]は0,2つ目の[n]は1,のように,添え字が0から順に1ずつ増加するように設定してください。

host_eni

host_nameに指定したホストで,VIP宛の業務通信を受信するENIのENI IDを指定します。

"host_eni[n]"の形式で記述します。1つ目の[n]は0,2つ目の[n]は1,のように,添え字が0から順に1ずつ増加するように設定してください。

host_vip[n]に指定したVIPの宛先として,"host_eni[n]"を指定します。"host_vip[n]"の"[n]"と"host_eni[n]"の"[n]"は,同じ添え字にしてください。

host_tgw_attachment

host_nameに指定したホストが接続する,VPC用のトランジットゲートウェイアタッチメントを指定します。

"host_tgw_attachment[n]"の形式で記述します。[n]は添え字を表します。1つ目の[n]は0,2つ目の[n]は1,のように,添え字が0から順に1ずつ増加するように設定してください。

host_vip[n]に指定したVIPの宛先として,"host_tgw_attachment[n]"を指定します。"host_vip[n]"の"[n]"と"host_tgw_attachment[n]"の"[n]"は,同じ添え字にしてください。

host_viphost_eniおよびhost_tgw_attachmentの設定例を次に示します。

(例)VIP(10.10.10.10,10.10.10.20)の宛先をeni-xxxxtgw-attach-VPC1に設定する場合
host_vip[0]=10.10.10.10
host_eni[0]=eni-xxxx
host_tgw_attachment[0]=tgw-attach-VPC1
host_vip[1]=10.10.10.20
host_eni[1]=eni-xxxx
host_tgw_attachment[1]=tgw-attach-VPC1
(例)VIP(10.10.10.10)の宛先をeni-xxxxおよびtgw-attach-VPC1に,VIP(10.10.10.20)の宛先をeni-yyyyおよびtgw-attach-VPC2に設定する場合
host_vip[0]=10.10.10.10
host_eni[0]=eni-xxxx
host_tgw_attachment[0]=tgw-attach-VPC1
host_vip[1]=10.10.10.20
host_eni[1]=eni-yyyy
host_tgw_attachment[1]=tgw-attach-VPC2

(b) LANの状態設定ファイルの設定例

次の系切り替え構成と,それに対応するLANの状態設定ファイルの設定例について説明します。

  • 同一のリージョン内の,複数のVPC間で系切り替えをする構成

  • 複数のリージョン間で系切り替えをする構成

  • 同一のVPC内の複数のAZ間,および複数のリージョン間で系切り替えをする構成

メモ

LANの状態設定ファイルの格納先は次のとおりです。

  • サーバ識別名.upファイルの格納先

    /opt/hitachi/HAmon/etc/サーバ識別名.upファイル

  • サーバ識別名.downファイルの格納先

    /opt/hitachi/HAmon/etc/サーバ識別名.downファイル

  • vip_tgw_defファイルの格納先

    /opt/hitachi/HAmon/etc/vip_tgw_def

同一のリージョン内の,複数のVPC間で系切り替えをする構成の場合

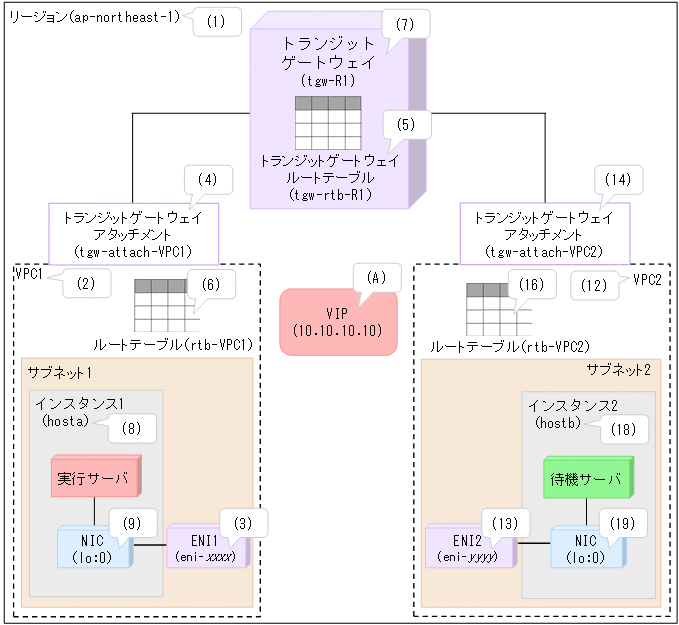

図5‒6 同一のリージョン内の,複数のVPC間で系切り替えをする構成例

[図データ]

上記の図に対応する,LANの状態設定ファイルの設定例は次のとおりです。設定例中の"(n)"は,図中の"(n)"と対応しています。

現用系(インスタンス1)のサーバ識別名.upファイル,サーバ識別名.downファイル
#!/bin/bash
set -x

#######################################################################
HOSTNAME=hosta …(8)
VIP[0]=10.10.10.10 …(A)
LABEL[0]=lo:0 …(9)
#######################################################################

:(以下を編集しないこと)
予備系(インスタンス2)のサーバ識別名.upファイル,サーバ識別名.downファイル
#!/bin/bash
set -x

######################################################################
HOSTNAME=hostb …(18)
VIP[0]=10.10.10.10 …(A)
LABEL[0]=lo:0 …(19)
######################################################################

:(以下を編集しないこと)
vip_tgw_defファイル
## トランジットゲートウェイ情報 ##
tgw
{
tgw_id=tgw-R1 …(7)
tgw_region=ap-northeast-1 …(1)
tgw_vip[0]=10.10.10.10 …(A)
tgw_route_table[0]=tgw-rtb-R1 …(5)
tgw_attachment="tgw-attach-VPC1 tgw-attach-VPC2" …(4)(14)
}

## ルートテーブル情報 ##
rtb
{
rtb_id=rtb-VPC1 …(6)
rtb_region=ap-northeast-1 …(1)
rtb_vpc=VPC1 …(2)
rtb_vip[0]=10.10.10.10 …(A)
rtb_tgw[0]=tgw-R1 …(7)
}

rtb
{
rtb_id=rtb-VPC2 …(16)
rtb_region=ap-northeast-1 …(1)
rtb_vpc=VPC2 …(12)
rtb_vip[0]=10.10.10.10 …(A)
rtb_tgw[0]=tgw-R1 …(7)
}

## ホスト情報 ##
host
{
host_name=hosta …(8)
host_region=ap-northeast-1 …(1)
host_vpc=VPC1 …(2)
host_vip[0]=10.10.10.10 …(A)
host_eni[0]=eni-xxxx …(3)
host_tgw_attachment[0]=tgw-attach-VPC1 …(4)
}

host
{
host_name=hostb …(18)
host_region=ap-northeast-1 …(1)
host_vpc=VPC2 …(12)
host_vip[0]=10.10.10.10 …(A)
host_eni[0]=eni-yyyy …(13)
host_tgw_attachment[0]=tgw-attach-VPC2 …(14)
}
複数のリージョン間で系切り替えをする構成の場合

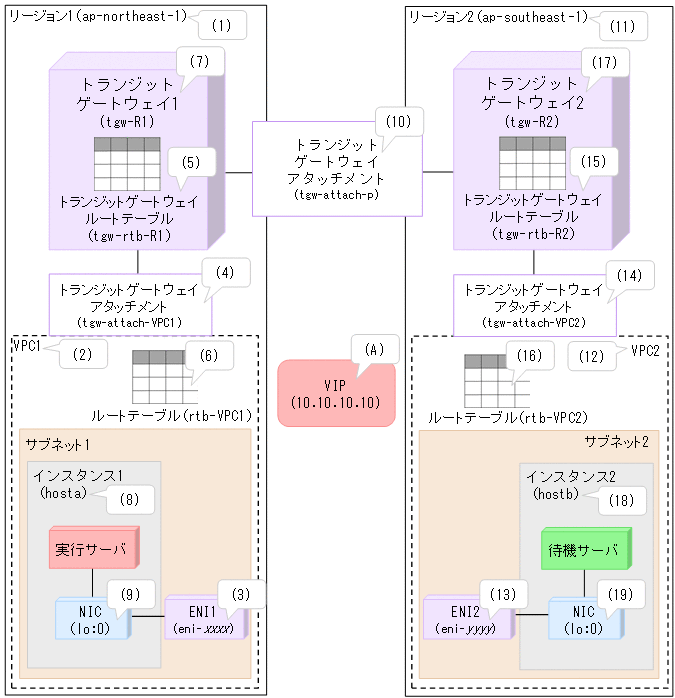

図5‒7 複数のリージョン間で系切り替えをする構成例

[図データ]

上記の図に対応する,LANの状態設定ファイルの設定例は次のとおりです。設定例中の"(n)"は,図中の"(n)"と対応しています。

現用系(インスタンス1)のサーバ識別名.upファイル,サーバ識別名.downファイル
#!/bin/bash
set -x
#########################################################################
HOSTNAME=hosta …(8)
VIP[0]=10.10.10.10 …(A)
LABEL[0]=lo:0 …(9)
#########################################################################

:(以下を編集しないこと)
予備系(インスタンス2)のサーバ識別名.upファイル,サーバ識別名.downファイル
#!/bin/bash
set -x
#######################################################################
HOSTNAME=hostb …(18)
VIP[0]=10.10.10.10 …(A)
LABEL[0]=lo:0 …(19)
#######################################################################

:(以下を編集しないこと)
vip_tgw_defファイル
## トランジットゲートウェイ情報 ##
tgw
{
tgw_id=tgw-R1 …(7)
tgw_region=ap-northeast-1 …(1)
tgw_vip[0]=10.10.10.10 …(A)
tgw_route_table[0]=tgw-rtb-R1 …(5)
tgw_attachment=tgw-attach-VPC1 …(4)
tgw_peering_attachment=tgw-attach-P …(10)
}

tgw
{
tgw_id=tgw-R2 …(17)
tgw_region=ap-southeast-1 …(11)
tgw_vip[0]=10.10.10.10 …(A)
tgw_route_table[0]=tgw-rtb-R2 …(15)
tgw_attachment=tgw-attach-VPC2 …(14)
tgw_peering_attachment=tgw-attach-P …(10)
}

## ルートテーブル情報 ##
rtb
{
rtb_id=rtb-VPC1 …(6)
rtb_region=ap-northeast-1 …(1)
rtb_vpc=VPC1 …(2)
rtb_vip[0]=10.10.10.10 …(A)
rtb_tgw[0]=tgw-R1 …(7)
}

rtb
{
rtb_id=rtb-VPC2 …(16)
rtb_region=ap-southeast-1 …(11)
rtb_vpc=VPC2 …(12)
rtb_vip[0]=10.10.10.10 …(A)
rtb_tgw[0]=tgw-R2 …(17)
}

## ホスト情報 ##
host
{
host_name=hosta …(8)
host_region=ap-northeast-1 …(1)
host_vpc=VPC1 …(2)
host_vip[0]=10.10.10.10 …(A)
host_eni[0]=eni-xxxx …(3)
host_tgw_attachment[0]=tgw-attach-VPC1 …(4)
}

host
{
host_name=hostb …(18)
host_region=ap-southeast-1 …(11)
host_vpc=VPC2 …(12)
host_vip[0]=10.10.10.10 …(A)
host_eni[0]=eni-yyyy …(13)
host_tgw_attachment[0]=tgw-attach-VPC2 …(14)
}
同一のVPC内の複数のAZ間,および複数のリージョン間で系切り替えをする構成の場合

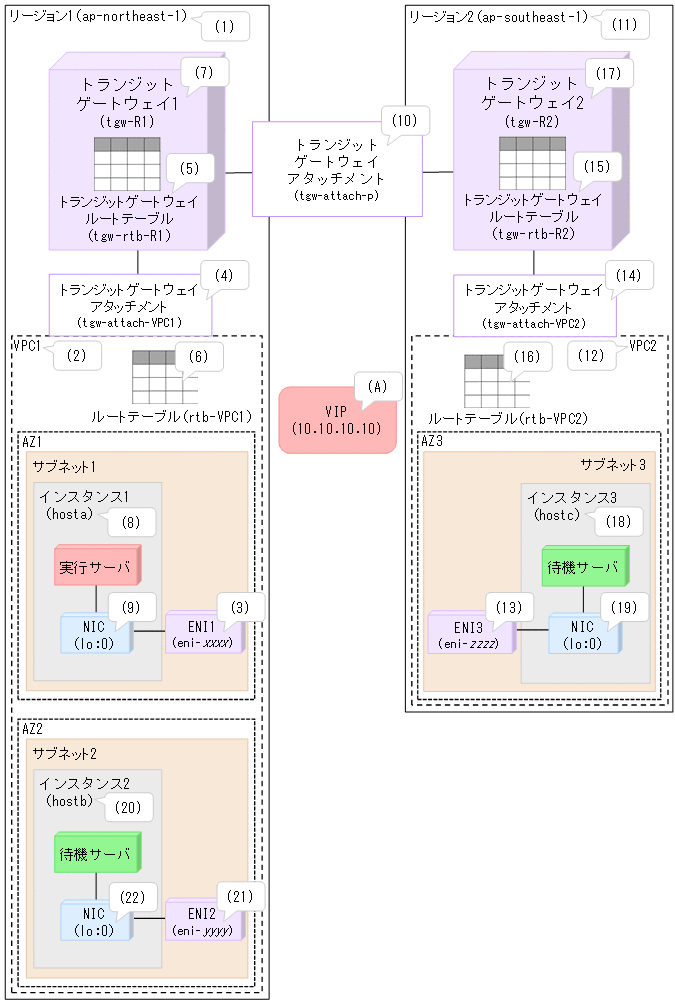

図5‒8 同一のVPC内の複数のAZ間,および複数のリージョン間で系切り替えをする構成例

[図データ]

上記の図に対応する,LANの状態設定ファイルの設定例は次のとおりです。設定例中の"(n)"は,図中の"(n)"と対応しています。

現用系(インスタンス1)のサーバ識別名.upファイル,サーバ識別名.downファイル
#!/bin/bash
set -x
#########################################################################
HOSTNAME=hosta …(8)
VIP[0]=10.10.10.10 …(A)
LABEL[0]=lo:0 …(9)
#########################################################################

:(以下を編集しないこと)
予備系(インスタンス2)のサーバ識別名.upファイル,サーバ識別名.downファイル
#!/bin/bash
set -x
#######################################################################
HOSTNAME=hostb …(20)
VIP[0]=10.10.10.10 …(A)
LABEL[0]=lo:0 …(22)
#######################################################################

:(以下を編集しないこと)
予備系(インスタンス3)のサーバ識別名.upファイル,サーバ識別名.downファイル
#!/bin/bash
set -x
#######################################################################
HOSTNAME=hostc …(18)
VIP[0]=10.10.10.10 …(A)
LABEL[0]=lo:0 …(19)
#######################################################################

:(以下を編集しないこと)
vip_tgw_defファイル
## トランジットゲートウェイ情報 ##
tgw
{
tgw_id=tgw-R1 …(7)
tgw_region=ap-northeast-1 …(1)
tgw_vip[0]=10.10.10.10 …(A)
tgw_route_table[0]=tgw-rtb-R1 …(5)
tgw_attachment=tgw-attach-VPC1 …(4)
tgw_peering_attachment=tgw-attach-P …(10)
}

tgw
{
tgw_id=tgw-R2 …(17)
tgw_region=ap-southeast-1 …(11)
tgw_vip[0]=10.10.10.10 …(A)
tgw_route_table[0]=tgw-rtb-R2 …(15)
tgw_attachment=tgw-attach-VPC2 …(14)
tgw_peering_attachment=tgw-attach-P …(10)
}

## ルートテーブル情報 ##
rtb
{
rtb_id=rtb-VPC1 …(6)
rtb_region=ap-northeast-1 …(1)
rtb_vpc=VPC1 …(2)
rtb_vip[0]=10.10.10.10 …(A)
rtb_tgw[0]=tgw-R1 …(7)
}

rtb
{
rtb_id=rtb-VPC2 …(16)
rtb_region=ap-southeast-1 …(11)
rtb_vpc=VPC2 …(12)
rtb_vip[0]=10.10.10.10 …(A)
rtb_tgw[0]=tgw-R2 …(17)
}

## ホスト情報 ##
host
{
host_name=hosta …(8)
host_region=ap-northeast-1 …(1)
host_vpc=VPC1 …(2)
host_vip[0]=10.10.10.10 …(A)
host_eni[0]=eni-XXXX …(3)
host_tgw_attachment[0]=tgw-attach-VPC1 …(4)
}

host
{
host_name=hostb …(20)
host_region=ap-northeast-1 …(1)
host_vpc=VPC1 …(2)
host_vip[0]=10.10.10.10 …(A)
host_eni[0]=eni-YYYY …(21)
host_tgw_attachment[0]=tgw-attach-VPC1 …(4)
}

host
{
host_name=hostc …(18)
host_region=ap-southeast-1 …(11)
host_vpc=VPC2 …(12)
host_vip[0]=10.10.10.10 …(A)
host_eni[0]=eni-ZZZZ …(13)
host_tgw_attachment[0]=tgw-attach-VPC2 …(14)
}


(2) DNS制御の場合

DNS制御の場合,LANの状態設定ファイルは次のサンプルファイルを基に作成してください。

設定方法は,「5.13.2 【AWS】LANの状態設定ファイルの設定(1つのリージョン内または1つのVPC内で系切り替えをする構成の場合)」を参照してください。

次のどちらの場合でも,設定方法は同じです。

ただし,説明中のサンプルファイル名は,次のとおりに読み替えてください。
