1.3.2　【Azure】必要な環境

HAモニタを動作させるために必要なAzure環境について説明します。Azure環境下のHAモニタの構成例を次に示します。

なお，このマニュアルでは，Azureリソースのネットワークインターフェイスを「仮想NIC」と記載します。

1:1系切り替え構成

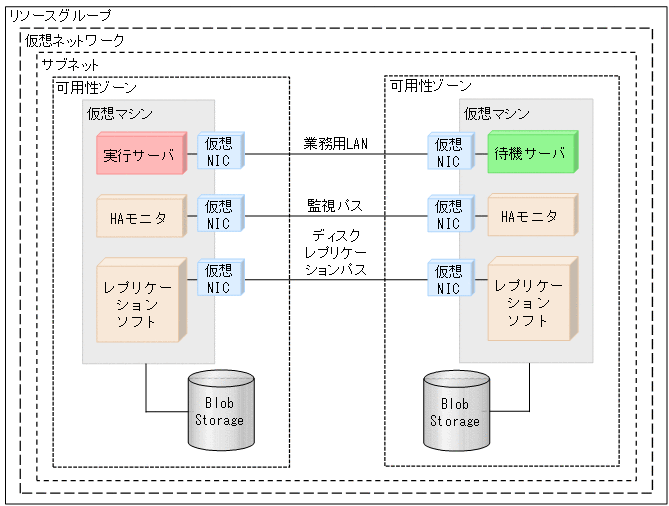

図1‒3　Azure環境構成例（異なる可用性ゾーンに仮想マシンを配置する場合）

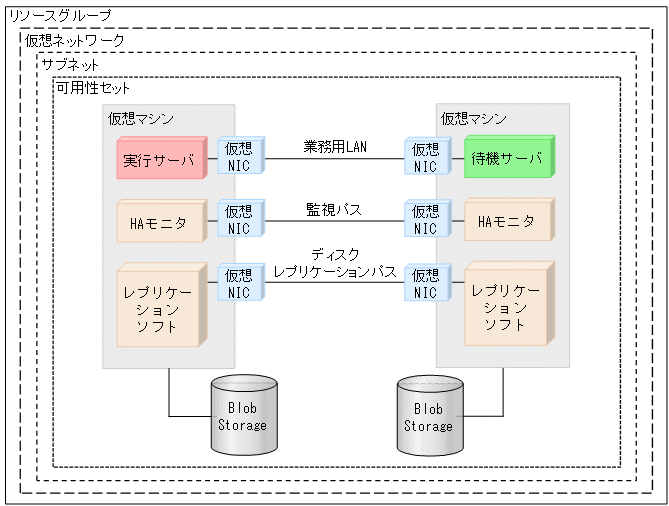

図1‒4　Azure環境構成例（同じ可用性セット内に仮想マシンを配置する場合）

複数スタンバイ構成

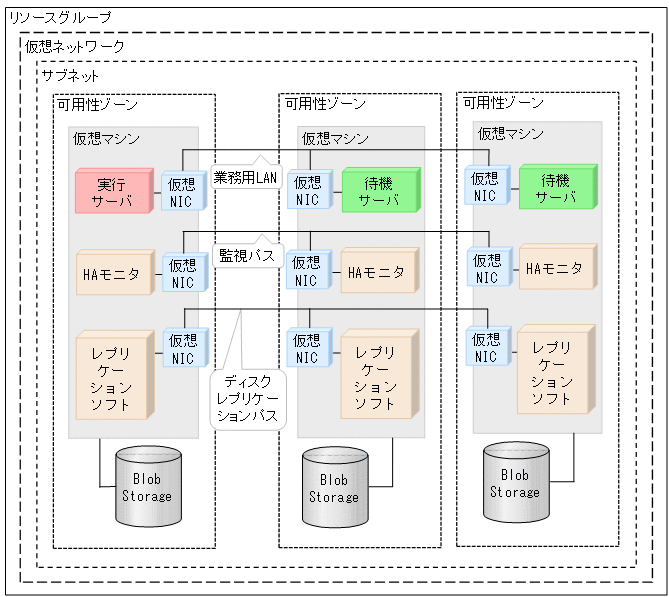

図1‒5　Azure環境構成例（異なる可用性ゾーンに仮想マシンを配置する場合）

構成例では，すべてのAzureリソースを同じリソースグループ内に配置し，すべての仮想マシンを同じサブネット内に配置していますが，次の構成にもできます。

可用性ゾーン，可用性セット，およびBlob Storageの詳細については，Azureのドキュメントを参照してください。
