付録B.2　他系の監視履歴が出力されるタイミング

HAモニタが他系の監視履歴を出力するタイミングを次に示します。

自系のHAモニタが系間の監視を開始したとき

監視履歴の取得を開始したというメッセージが出力されます。
系監視履歴取得時間を超えた間隔で，他系からaliveメッセージを受信したとき

スローダウンが発生したというメッセージが出力されます。
他系に障害が発生し，異常終了したとき

監視履歴の取得を終了したというメッセージが出力されます。障害の原因がスローダウンの場合，スローダウンが発生したというメッセージも出力されます。
自系または他系のサーバが終了して，系切り替えができるサーバがなくなったとき

監視履歴の取得を終了したというメッセージが出力されます。
自系または他系のHAモニタが終了したとき

監視履歴の取得を終了したというメッセージが出力されます。

他系の監視履歴が出力されるタイミングの例を，次に示します。

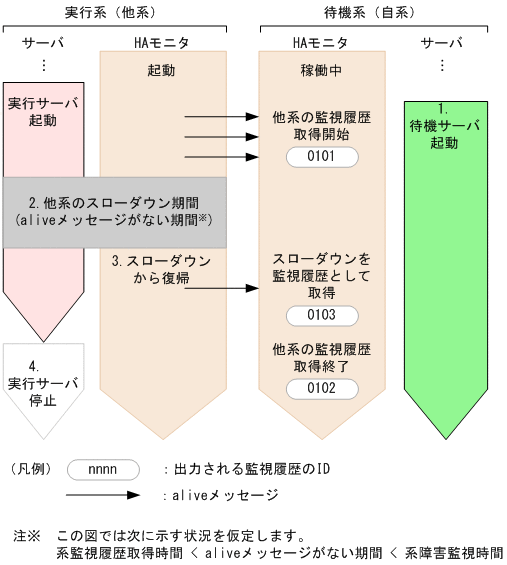

図B‒2　他系の監視履歴が出力されるタイミング

次に，図中の番号で示す時点での他系の状態を説明します。

待機サーバが起動しました。

系切り替えができる状態になったため，自系のHAモニタは系間の監視を開始し，監視履歴（ID：0101）を取得します。
系監視履歴取得時間を超えたスローダウンが発生しました。
系障害監視時間に到達する前にスローダウン状態を脱しました。

自系のHAモニタはaliveメッセージを受信したタイミングで監視履歴（ID：0103）を取得します。
実行サーバが停止しました。

系切り替えができる状態でなくなったため，自系のHAモニタは系間の監視を終了し，監視履歴（ID：0102）を取得します。
