付録A.7　サーバ障害時のイベント発行タイミング

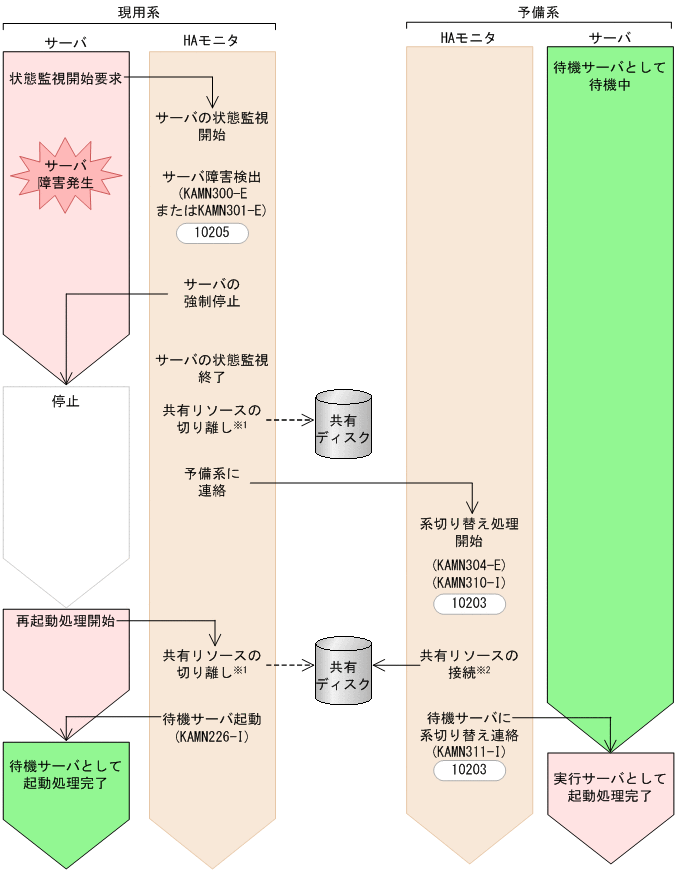

サーバ対応の環境設定のswitchtypeオペランドにswitchを指定している場合の，サーバ障害時のイベント発行タイミングを，次の図に示します。

図A‒12　サーバ障害時（switchtype＝switch）のイベント発行タイミング

サーバ対応の環境設定のswitchtypeオペランドにrestartを指定している場合の，サーバ障害時のイベント発行タイミングを，次の図に示します。

図A‒13　サーバ障害時（switchtype＝restart）のイベント発行タイミング

サーバ対応の環境設定のswitchtypeオペランドにmanualを指定している場合の，サーバ障害時のイベント発行タイミングを，次の図に示します。

図A‒14　サーバ障害時（switchtype＝manual）のイベント発行タイミング

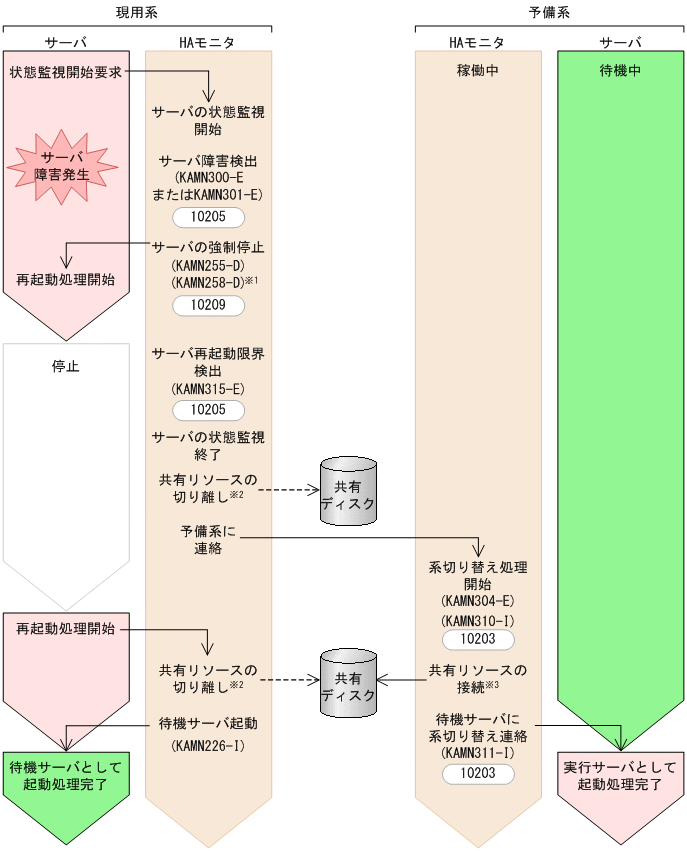

サーバ対応の環境設定のswitchtypeオペランドにrestartを指定している場合の，サーバ再起動限界時のイベント発行タイミングを，次の図に示します。

図A‒15　サーバ再起動限界時（switchtype＝restart）のイベント発行タイミング

サーバ対応の環境設定のswitchtypeオペランドにmanualを指定している場合の，サーバ再起動限界時のイベント発行タイミングを，次の図に示します。

図A‒16　サーバ再起動限界時（switchtype＝manual）のイベント発行タイミング

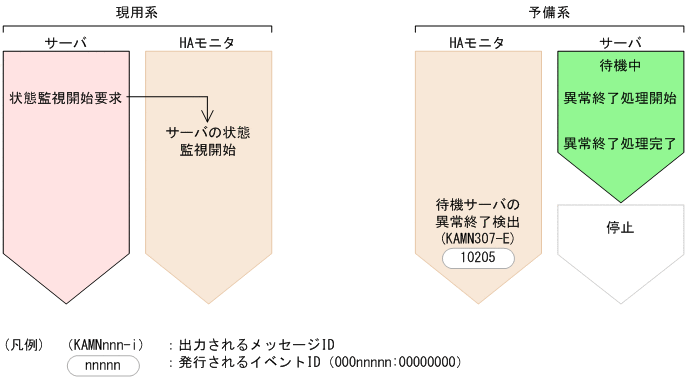

待機サーバ異常終了時のイベント発行タイミングを，次の図に示します。

図A‒17　待機サーバ異常終了時のイベント発行タイミング

サーバの監視コマンドでサーバプロセスを監視している場合で，モニタモードのサーバの障害を検出したときのイベント発行タイミングを，次の図に示します。

図A‒18　モニタモードのサーバでの障害検出時のイベント発行タイミング

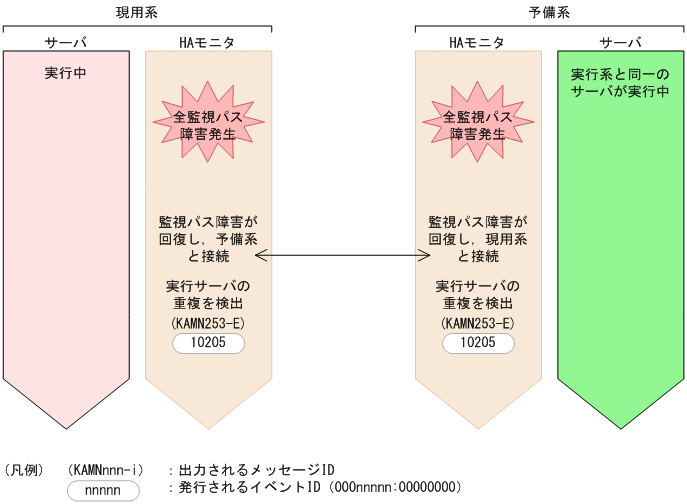

実行サーバを重複して起動した場合のイベント発行タイミングを，次の図に示します。

図A‒19　実行サーバ重複起動時のイベント発行タイミング

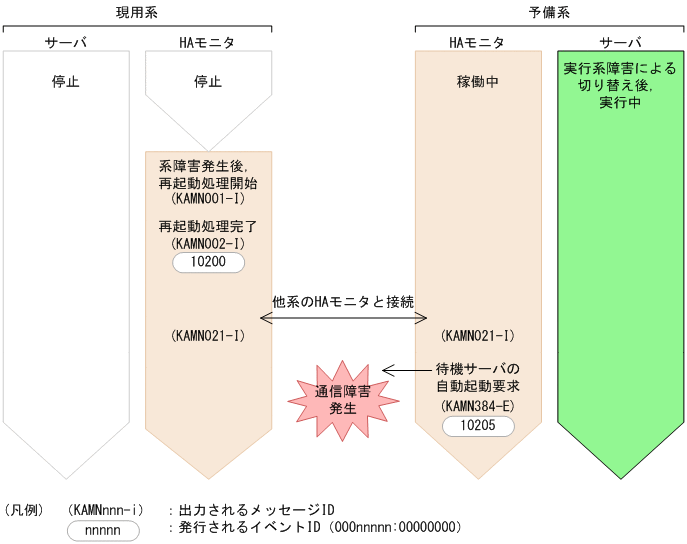

モニタモードのサーバが待機サーバの自動起動要求に失敗した場合のイベント発行タイミングを，次の図に示します。

図A‒20　モニタモードのサーバでの待機サーバ自動起動要求失敗時のイベント発行タイミング

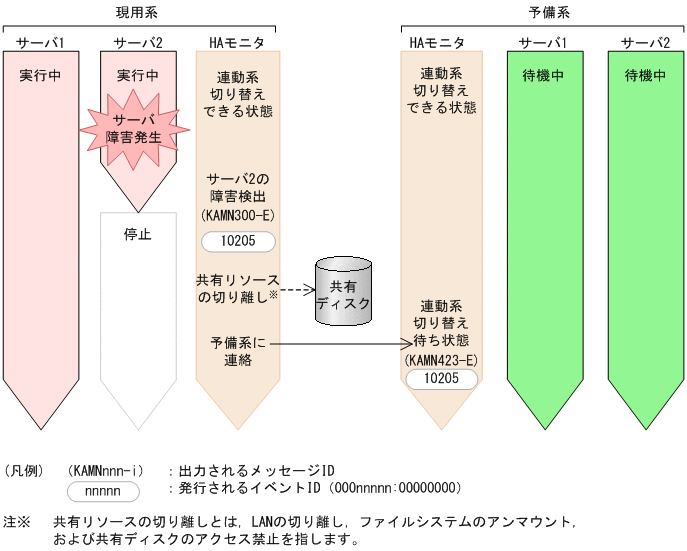

サーバ対応の環境設定のgroupオペランドにno_exchangeを指定している場合で，サーバグループの連動系切り替え待ち状態になったときのイベント発行タイミングを，次の図に示します。

図A‒21　サーバ障害時（group＝no_exchange）のイベント発行タイミング
