付録A.3　HAモニタ異常終了時のイベント発行タイミング

HAモニタ異常終了時のイベント発行タイミングを，次の図に示します。

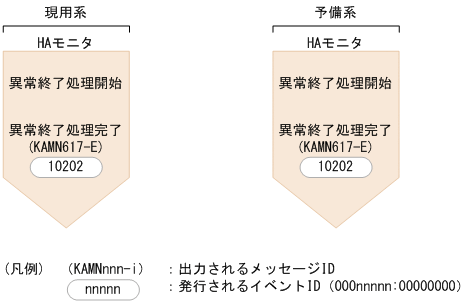

図A‒5　HAモニタ異常終了時のイベント発行タイミング

HAモニタ起動失敗時のイベント発行タイミングを，次の図に示します。

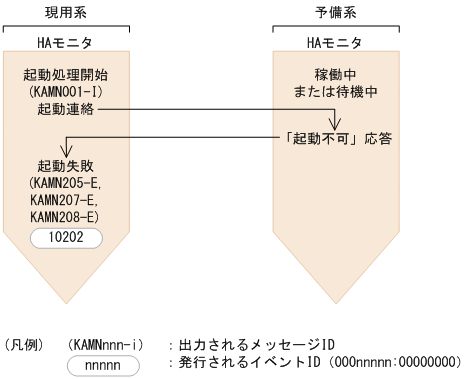

図A‒6　HAモニタ起動失敗時のイベント発行タイミング

複数のHAモニタ起動失敗時のイベント発行タイミングを，次の図に示します。

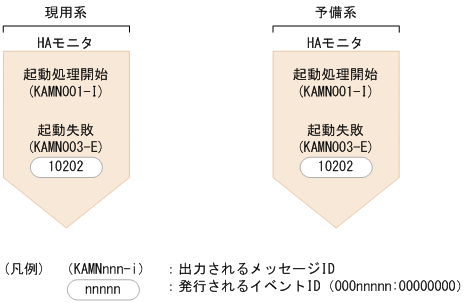

図A‒7　複数のHAモニタ起動失敗時のイベント発行タイミング
