8.5.1　1:1系切り替え構成時の環境設定例 : 高信頼化システム監視機能 HAモニタ AIX(R)編

(1)　回線切替装置使用時の環境設定例

(a)　回線切替装置を並列で使用する場合

回線切替装置を並列で使用する場合の，環境設定例で示すシステム構成を，次の図に示します。

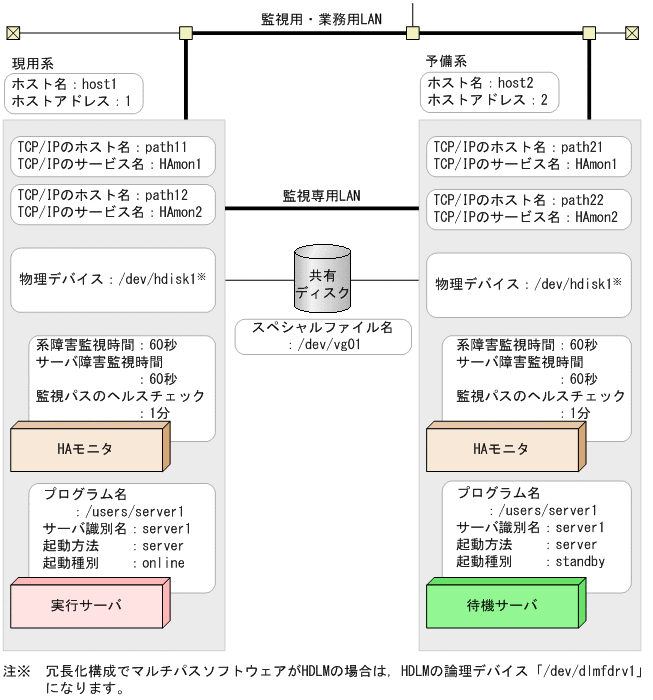

図8‒1　回線切替装置を並列で使用する場合のシステム構成

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（回線切替装置を並列で使用する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  online,
        disk     /dev/vg01,
        hls      /devtty1#001A:/dev/tty2#001A,
        la       LADP01:LADP02;

予備系の環境設定例（回線切替装置を並列で使用する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  standby,
        disk     /dev/vg01,
        hls      /dev/tty1#001B:/dev/tty2#001B,
        la       LADP01:LADP02;

(b)　回線切替装置を直列で使用する場合

回線切替装置を直列で使用する場合の，環境設定例で示すシステム構成を，次の図に示します。

図8‒2　回線切替装置を直列で使用する場合のシステム構成

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（回線切替装置を直列で使用する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  online,
        disk     /dev/vg01,
        hls      /dev/tty1#001A:/dev/tty1#002A,
        la       LADP01:LADP02;

予備系の環境設定例（回線切替装置を直列で使用する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  standby,
        disk     /dev/vg01,
        hls      /dev/tty1#001B:/dev/tty1#002B,
        la       LADP01:LADP02;

ページの先頭へ

(2)　サーバをグループ化する場合の環境設定例

サーバをグループ化する場合の，環境設定例で示すシステム構成を，次の図に示します。

図8‒3　サーバをグループ化する場合のシステム構成

このシステム構成での現用系と予備系の環境設定例を次に示します。

現用系の環境設定（サーバをグループ化する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定(サーバ1)  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  online,
        group    groupA:exchange,
        disk     /dev/vg01;

/*  サーバ対応の環境設定(サーバ2)  */
server  name     /users/server2,
        alias    server2,
        acttype  server,
        patrol   60,
        initial  online,
        group    groupA:no_exchange:cancel,
        disk     /dev/vg02;

予備系の環境設定（サーバをグループ化する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定(サーバ1)  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  standby,
        group    groupA:exchange,
        disk     /dev/vg01;

/*  サーバ対応の環境設定(サーバ2)  */
server  name     /users/server2,
        alias    server2,
        acttype  server,
        patrol   60,
        initial  standby,
        group    groupA:no_exchange:cancel,
        disk     /dev/vg02;

ページの先頭へ

(3)　相互系切り替え構成時の環境設定例

相互系切り替え構成時の，環境設定例で示すシステム構成を，次の図に示します。

図8‒4　相互系切り替え構成時のシステム構成

このシステム構成での現用系と予備系の環境設定例を次に示します。

現用系の環境設定（相互系切り替え構成時）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定(サーバ1)  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  online,
        disk     /dev/vg01;

/*  サーバ対応の環境設定(サーバ2)  */
server  name     /users/server2,
        alias    server2,
        acttype  server,
        patrol   60,
        initial  standby,
        disk     /dev/vg02;

予備系の環境設定（相互系切り替え構成時）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定(サーバ1)  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  standby,
        disk     /dev/vg01;

/*  サーバ対応の環境設定(サーバ2)  */
server  name     /users/server2,
        alias    server2,
        acttype  server,
        patrol   60,
        initial  online,
        disk     /dev/vg02;

ページの先頭へ

(4)　ファイルシステム使用時の環境設定例

ファイルシステム使用時の，環境設定例で示すシステム構成を，次の図に示します。

図8‒5　ファイルシステム使用時のシステム構成

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（ファイルシステム使用時）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name         /users/server1,
        alias        server1,
        acttype      monitor,
        initial      online,
        disk         /dev/vg01,
        fs_name      /dev/lvol1:/dev/lvol2,
        fs_mount_dir /home1:/home2;

予備系の環境設定（ファイルシステム使用時）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name         /users/server1,
        alias        server1,
        acttype      monitor,
        initial      standby,
        disk         /dev/vg01,
        fs_name      /dev/lvol1:/dev/lvol2,
        fs_mount_dir /home1:/home2;

ページの先頭へ

(5)　HA Booster使用時の環境設定例

HA Boosterを使用した共有ディスク構成時の，環境設定例で示すシステム構成を，次の図に示します。

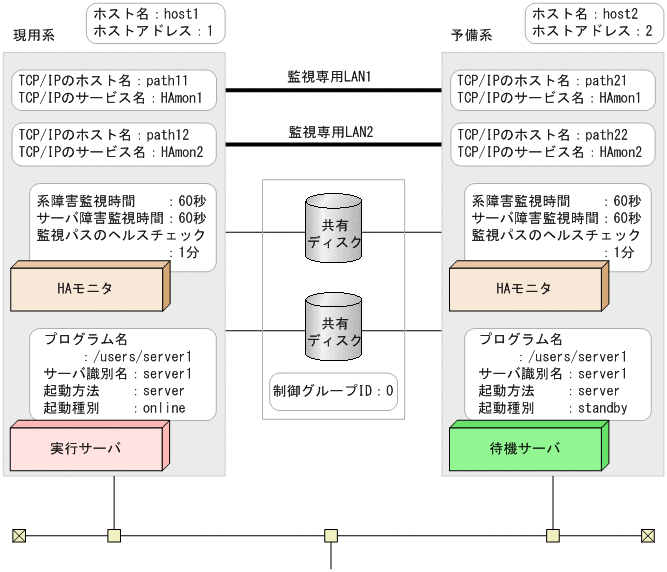

図8‒6　HA Booster使用時のシステム構成

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（HA Booster使用時）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name               host1,
             address            1,
             patrol             60,
             lan                path11:path12,
             lanport            HAmon1:HAmon2;
function     pathpatrol         1,
             pathpatrol_retry   3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server       name         /users/server1,
             alias        server1,
             acttype      server,
             patrol       60,
             initial      online,
             hab_gid      0;

予備系の環境設定（HA Booster使用時）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name               host2,
             address            2,
             patrol             60,
             lan                path21:path22,
             lanport            HAmon1:HAmon2;
function     pathpatrol         1,
             pathpatrol_retry   3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server       name         /users/server1,
             alias        server1,
             acttype      server,
             patrol       60,
             initial      standby,
             hab_gid      0;

ページの先頭へ

(6)　サーバの切り替え順序を制御する場合の環境設定例

サーバの切り替え順序を制御する場合の，環境設定例で示すシステム構成例を，次の図に示します。

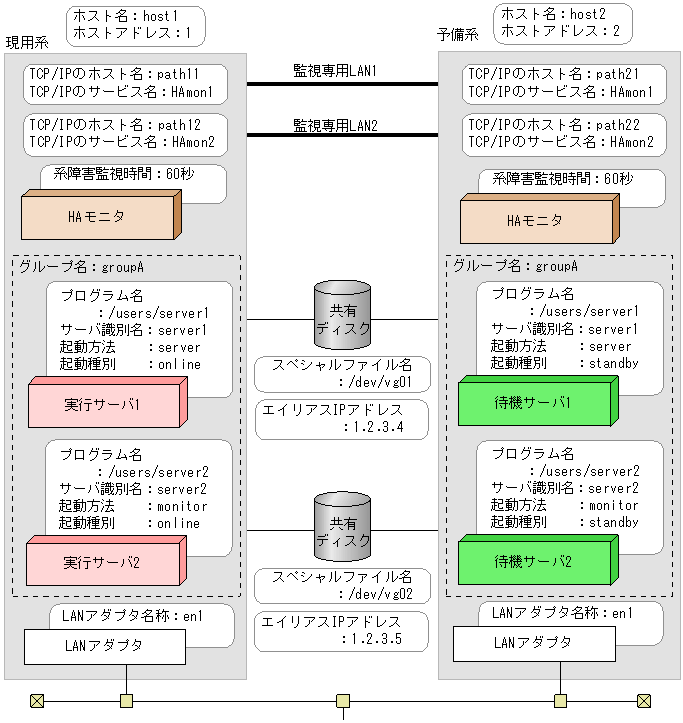

図8‒7　サーバの切り替え順序を制御する場合のシステム構成

この例では，次の構成を前提としています。

server1およびserver2をグループ化します。
系切り替え時のサーバの起動順序について，server1はserver2の親サーバとします。

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（サーバの切り替え順序を制御する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name         /users/server1,
        alias        server1,
        acttype      server,
        patrol       60,
        initial      online,
        group        groupA:exchange,
        disk         /dev/vg01,
        lan_updown   use;

/*  サーバ対応の環境設定（サーバ2）  */
server  name         /users/server2,
        alias        server2,
        acttype      monitor,
        initial      online,
        group        groupA,
        disk         /dev/vg02,
        lan_updown   use,
        parent       server1;

LANの状態設定ファイル

サーバ識別名.up（定義ファイル：/opt/hitachi/HAmon/etc/server1.up）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.4 alias netmask 255.255.255.0 broadcast 1.2.3.255

サーバ識別名.down（定義ファイル：/opt/hitachi/HAmon/etc/server1.down）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.4 delete

サーバ識別名.up（定義ファイル：/opt/hitachi/HAmon/etc/server2.up）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.5 alias netmask 255.255.255.0 broadcast 1.2.3.255

サーバ識別名.down（定義ファイル：/opt/hitachi/HAmon/etc/server2.down）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.5 delete

予備系の環境設定（サーバの切り替え順序を制御する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name         /users/server1,
        alias        server1,
        acttype      server,
        patrol       60,
        initial      standby,
        group        groupA:exchange,
        disk         /dev/vg01,
        lan_updown   use;

/*  サーバ対応の環境設定（サーバ２）  */
server  name         /users/server2,
        alias        server2,
        acttype      monitor,
        initial      standby,
        group        groupA,
        disk         /dev/vg02,
        lan_updown   use,
        parent       server1;

LANの状態設定ファイル

サーバ識別名.up（定義ファイル：/opt/hitachi/HAmon/etc/server1.up）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.4 alias netmask 255.255.255.0 broadcast 1.2.3.255

サーバ識別名.down（定義ファイル：/opt/hitachi/HAmon/etc/server1.down）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.4 delete

サーバ識別名.up（定義ファイル：/opt/hitachi/HAmon/etc/server2.up）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.5 alias netmask 255.255.255.0 broadcast 1.2.3.255

サーバ識別名.down（定義ファイル：/opt/hitachi/HAmon/etc/server2.down）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.5 delete

ページの先頭へ

(7)　複数サーバで共有リソースを共用する場合の環境設定例

複数サーバで共有リソースを共用する場合の，環境設定例で示すシステム構成例を，次の図に示します。

図8‒8　複数サーバで共有リソースを共用する場合のシステム構成

この例では，次の構成を前提としています。

リソースサーバ，server1，およびserver2をグループ化します。
server1，およびserver2は，共有ディスクの/dev/vg01およびエイリアスIPアドレスの1.2.3.4を共通で使用します。

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（複数サーバで共有リソースを共用する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name         /users/server1,
        alias        server1,
        acttype      server,
        patrol       60,
        initial      online,
        group        groupA:exchange,
        parent       rc0;

/*  サーバ対応の環境設定（サーバ2）  */
server  name         /users/server2,
        alias        server2,
        acttype      monitor,
        initial      online,
        group        groupA,
        parent       rc0;

/*  リソースサーバ対応の環境設定  */
resource  alias        rc0,
          initial      online,
          group        groupA,
          disk         /dev/vg01,
          lan_updown   use;

LANの状態設定ファイル

サーバ識別名.up（定義ファイル：/opt/hitachi/HAmon/etc/rc0.up）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.4 alias netmask 255.255.255.0 broadcast 1.2.3.255

サーバ識別名.down（定義ファイル：/opt/hitachi/HAmon/etc/rc0.down）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.4 delete

予備系の環境設定（複数サーバで共有リソースを共用する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name         /users/server1,
        alias        server1,
        acttype      server,
        patrol       60,
        initial      standby,
        group        groupA:exchange,
        parent       rc0;

/*  サーバ対応の環境設定（サーバ2）  */
server  name         /users/server2,
        alias        server2,
        acttype      monitor,
        initial      standby,
        group        groupA,
        parent       rc0;

/*  リソースサーバ対応の環境設定  */
resource  alias        rc0,
          initial      standby,
          group        groupA,
          disk         /dev/vg01,
          lan_updown   use;

LANの状態設定ファイル

サーバ識別名.up（定義ファイル：/opt/hitachi/HAmon/etc/ rc0.up）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.4 alias netmask 255.255.255.0 broadcast 1.2.3.255

サーバ識別名.down（定義ファイル：/opt/hitachi/HAmon/etc/ rc0.down）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.4 delete

ページの先頭へ

(8)　ハイブリッドフェンシングで系切り替えする場合の環境設定例

シングルパス構成またはマルチパスソフトウェアによる冗長化構成で，ハイブリッドフェンシングで系切り替えする場合の，環境設定例で示すシステム構成を，次の図に示します。

図8‒9　ハイブリッドフェンシングで系切り替えする場合のシステム構成

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（ハイブリッドフェンシングで系切り替えする場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3,
             fence_scsi       use;

サーバ対応の環境設定（シングルパス構成，または冗長化構成でも物理デバイスを指定する場合）（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name        /users/server1,
        alias       server1,
        acttype     server,
        patrol      60,
        initial     online,
        disk        /dev/vg01,
        scsi_device /dev/hdisk1;

サーバ対応の環境設定（マルチパスソフトウェア（HDLM）による冗長化構成の場合）（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name        /users/server1,
        alias       server1,
        acttype     server,
        patrol      60,
        initial     online,
        disk        /dev/vg01,
        scsi_device /dev/dlmfdrv1;

予備系の環境設定（ハイブリッドフェンシングで系切り替えする場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3,
             fence_scsi       use;

サーバ対応の環境設定（シングルパス構成，または冗長化構成でも物理デバイスを指定する場合）（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name        /users/server1,
        alias       server1,
        acttype     server,
        patrol      60,
        initial     standby,
        disk        /dev/vg01,
        scsi_device /dev/hdisk1;

サーバ対応の環境設定（マルチパスソフトウェア（HDLM）による冗長化構成の場合）（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name        /users/server1,
        alias       server1,
        acttype     server,
        patrol      60,
        initial     standby,
        disk        /dev/vg01,
        scsi_device /dev/dlmfdrv1;

ページの先頭へ

8.5.1 1:1系切り替え構成時の環境設定例

(1) 回線切替装置使用時の環境設定例

(a) 回線切替装置を並列で使用する場合

(b) 回線切替装置を直列で使用する場合

(2) サーバをグループ化する場合の環境設定例

(3) 相互系切り替え構成時の環境設定例

(4) ファイルシステム使用時の環境設定例

(5) HA Booster使用時の環境設定例

(6) サーバの切り替え順序を制御する場合の環境設定例

(7) 複数サーバで共有リソースを共用する場合の環境設定例

(8) ハイブリッドフェンシングで系切り替えする場合の環境設定例

8.5.1　1:1系切り替え構成時の環境設定例

(1)　回線切替装置使用時の環境設定例

(a)　回線切替装置を並列で使用する場合

(b)　回線切替装置を直列で使用する場合

(2)　サーバをグループ化する場合の環境設定例

(3)　相互系切り替え構成時の環境設定例

(4)　ファイルシステム使用時の環境設定例

(5)　HA Booster使用時の環境設定例

(6)　サーバの切り替え順序を制御する場合の環境設定例

(7)　複数サーバで共有リソースを共用する場合の環境設定例

(8)　ハイブリッドフェンシングで系切り替えする場合の環境設定例
