4.6.2 リソースサーバを使用した共有リソースとの接続・切り離しの流れ
リソースサーバを使用する場合，共有リソースとの接続は，リソースサーバの起動と同時に行います。また，共有リソースとの切り離しは，リソースサーバの停止と同時に行います。そのため，HAモニタは，サーバが共有リソースを使用できるように，グループ内に定義されたサーバおよびリソースサーバの起動順序を制御します。
ここでは，リソースサーバを使用する場合の，サーバとリソースサーバの起動順序，共有リソースとの接続および切り離しの流れ，およびサーバとリソースサーバの停止順序について説明します。
なお，リソースサーバを起動するときの実行サーバと待機サーバの決定方法は，ほかのサーバを起動するときと同様です。実行サーバと待機サーバの決定方法については，「4.1.1 HAモニタによるサーバの起動制御」を参照してください。
(1) サーバとリソースサーバの起動順序

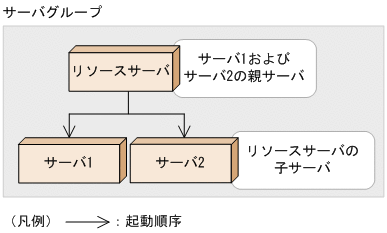

HAモニタは，サーバとリソースサーバにグループ内で親子関係を持たせ，親から順番に起動します。サーバグループの例として，サーバ1，サーバ2，およびリソースサーバを含むサーバグループの，親子関係と起動順序を次の図に示します。
|
|
![[図データ]](GRAPHICS/F0000112.GIF)
リソースサーバを使用するには，ユーザが環境設定で，リソースサーバをサーバ1およびサーバ2の親サーバとして指定します。リソースサーバは必ず最上位の親サーバとして指定します。HAモニタは，指定された親子関係に基づいて，最上位の親サーバから順に起動するように制御します。
(2) 共有リソースとの接続・切り離しの流れ
リソースサーバを使用した場合の，サーバが起動してから障害発生時に系切り替えをするまでの共有リソースとの接続・切り離しの流れについて説明します。ここで説明するサーバグループの親子関係については，「(1) サーバとリソースサーバの起動順序」を参照してください。HAモニタおよびサーバの処理の詳細については，「4.7 処理の流れ」を参照してください。

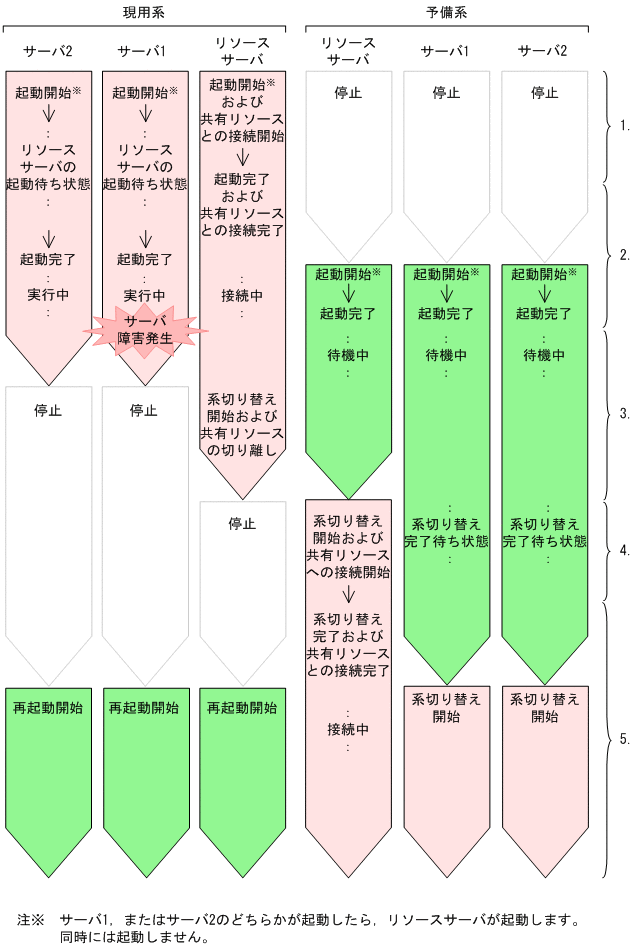

リソースサーバ使用時の，共有リソースとの接続および切り離しの流れを，次の図に示します。
|
|
![[図データ]](GRAPHICS/F0000113.GIF)
図で示した接続の流れについて，詳細を説明します。番号は，図中の番号と対応しています。
-
オペレータがサーバ1またはサーバ2を起動すると，リソースサーバを起動します。リソースサーバの起動と同時に共有リソースとの接続をします。HAモニタは，リソースサーバの起動が完了するまでは，実行系のサーバ1，およびサーバ2を「リソースサーバの起動待ち状態」にして，起動を待たせます。
-
実行系で共有リソースとの接続が完了したあと，HAモニタは，サーバ1，およびサーバ2の起動を完了させます。
また，待機系で，オペレータがサーバ1，またはサーバ2を起動すると，HAモニタは，リソースサーバを起動します。
-
サーバ障害が発生すると，HAモニタは連動系切り替えをします。サーバ1にサーバ障害が発生したため，HAモニタは，リソースサーバの停止前にサーバ1およびサーバ2を停止します。
-
実行系のサーバ1およびサーバ2の停止が完了すると，HAモニタはリソースサーバを停止します。リソースサーバの停止と同時に共有リソースの切り離しをします。
実行系で，共有リソースの切り離しが完了すると，待機系のリソースサーバが系切り替えを開始します。系切り替えの開始と同時に，共有リソースと接続します。このとき，待機系のサーバ1およびサーバ2は，リソースサーバの系切り替え完了を待つため，「系切り替え完了待ち状態」になります。
なお，サーバ・系の状態表示コマンド（monshowコマンド）を使用すると，サーバ1およびサーバ2の状態は「(ONL)」と表示されます。「(ONL)」は実行サーバの起動中という意味ですが，実際，サーバはリソースサーバの系切り替え完了待ち状態であり，コマンドの表示と実際のサーバの状態が異なります。
-
共有リソースとの接続が完了したあと，HAモニタは，待機系のサーバ1，およびサーバ2は実行サーバとして起動させます。このとき，オペレータが実行系のサーバ1またはサーバ2を再起動すると，リソースサーバ，サーバ1およびサーバ2が待機サーバとして起動されます。
(3) サーバとリソースサーバの停止順序
リソースサーバは，リソースサーバを親サーバに指定したサーバがすべて停止すると，自動停止されます。リソースサーバを親サーバに指定していない同一グループ内のサーバが停止しても，リソースサーバは自動停止されません。また，実行中のリソースサーバが停止した場合，対応する待機中のリソースサーバも自動停止されます。
