2.4.4　LANの引き継ぎ

HAモニタは，エイリアスIPアドレスを引き継ぎます。

エイリアスIPアドレスとは，あるインタフェースに，すでにあるIPアドレスとは別に付けたIPアドレスのことです。エイリアスIPアドレスを使用すると，一つのインタフェースに複数のIPアドレスを設定できます。HAモニタは，系切り替え時にこのエイリアスIPアドレスを実行系から待機系に引き継ぐことでLANを切り替えます。

ステーショナリIPアドレスとエイリアスIPアドレス

各系には，LANインタフェースごとにそれぞれ固有のIPアドレスをあらかじめ設定する必要があります。このIPアドレスをステーショナリIPアドレスといいます。ステーショナリIPアドレスは系切り替えによって他系に移動しません。そのため，IPアドレスを引き継がないサーバ，系切り替えをしないプログラムの通信，および監視パスにステーショナリIPアドレスを使用します。

ステーショナリIPアドレスとは別に，一つまたは複数のIPアドレスをサーバに割り当てます。このIPアドレスをエイリアスIPアドレスといいます。HAモニタではエイリアスIPアドレスを引き継ぐため，IPアドレスを引き継ぐサーバや系切り替えをするプログラムの通信にエイリアスIPアドレスを使用します。エイリアスIPアドレスを使用することによって，系切り替えが発生してもクライアントからは同一のIPアドレスで通信できます。ただし，TCPベースのアプリケーションの場合にはコネクションが一度切断されるため，再接続などのリカバリー処理は必要になります。

エイリアスIPアドレスは，ステーショナリIPアドレスがすでに設定されているインタフェースにだけ登録できます。

エイリアスIPアドレスの引き継ぎ

サーバに割り当てたエイリアスIPアドレスは，実行サーバの起動時にLANインタフェースに追加され，実行サーバの停止時にLANインタフェースから削除されます。系切り替え時は，実行系でエイリアスIPアドレスを削除し，待機系でエイリアスIPアドレスを追加することで，エイリアスIPアドレスを引き継ぎます。

HAモニタでは，MACアドレスは引き継ぎませんが，エイリアスIPアドレスを引き継ぐときに，ARPリクエストがブロードキャストされ，IPアドレスとMACアドレスの新しいマッピングが通知されます。

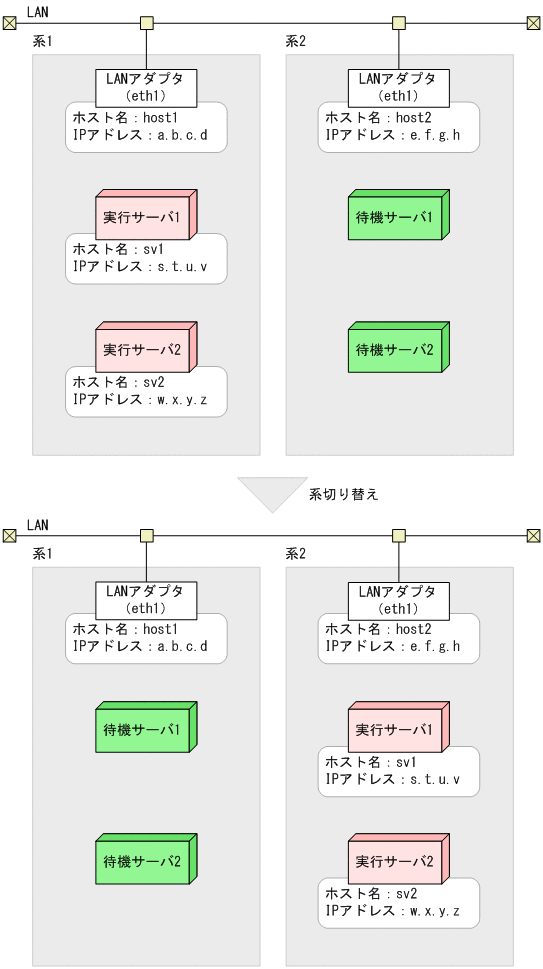

エイリアスIPアドレスの引き継ぎ例を，次の図に示します。

図2‒21　エイリアスIPアドレスの引き継ぎ例

この例では，LANアダプタ（en1）に割り当てたIPアドレス（a.b.c.dおよびe.f.g.h）はステーショナリIPアドレスです。サーバに割り当てたIPアドレス（s.t.u.vおよびw.x.y.z）はエイリアスIPアドレスです。系1から系2に系切り替えがされた場合，エイリアスIPアドレスも系2に引き継がれます。
