1.2.2　系切り替えの流れ

HAモニタが障害を検出してから，系切り替えをして業務を再開するまでの流れについて説明します。

障害発生時に系切り替えをすると，待機系は業務処理を引き継いで実行系になります。障害が発生した実行系は，さらに障害が発生した場合に備えて待機系になります。以降，障害発生のたびに系切り替えで業務処理の実行と待機とを交代して，どちらかの系で常に業務処理を実行します。

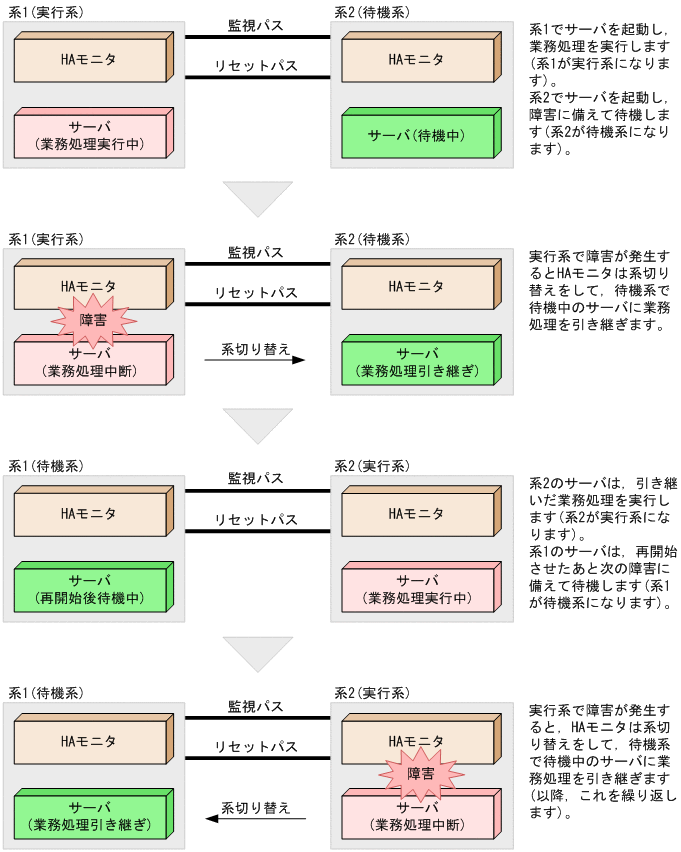

系切り替えの流れを次の図に示します。
