8.6.1　1:1系切り替え構成時の環境設定例 : 高信頼化システム監視機能 HAモニタ Linux(R)（x86）編

(1)　単独のサーバ使用時の環境設定例

単独のサーバを使用する場合の，環境設定例で示すシステム構成を，次の図に示します。

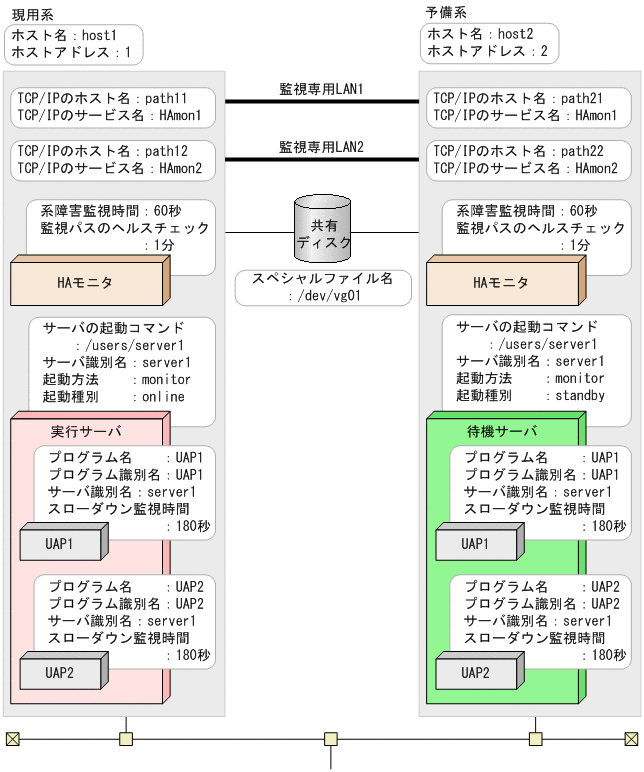

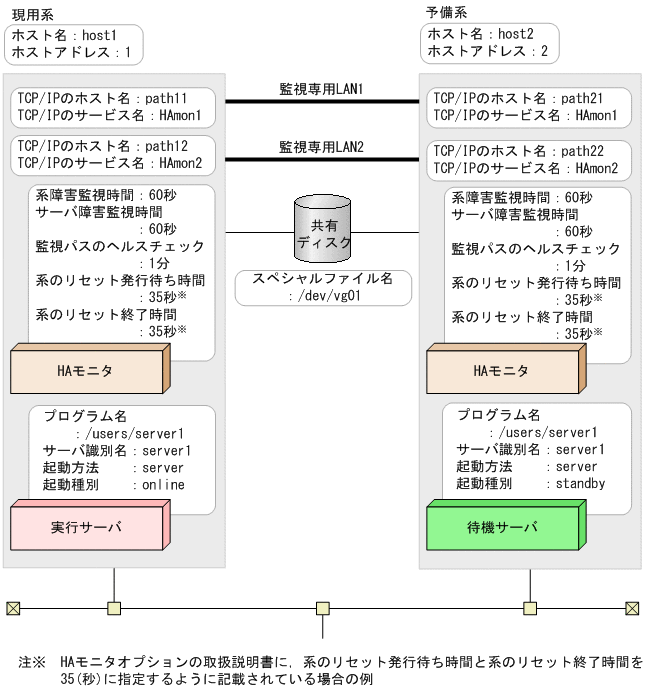

図8‒1　単独のサーバ使用時のシステム構成

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（単独のサーバ使用時）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  online,
        disk     /dev/vg01;

予備系の環境設定（単独のサーバ使用時）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  standby,
        disk     /dev/vg01;

ページの先頭へ

(2)　サーバをグループ化する場合の環境設定例

サーバをグループ化する場合の，環境設定例で示すシステム構成を，次の図に示します。

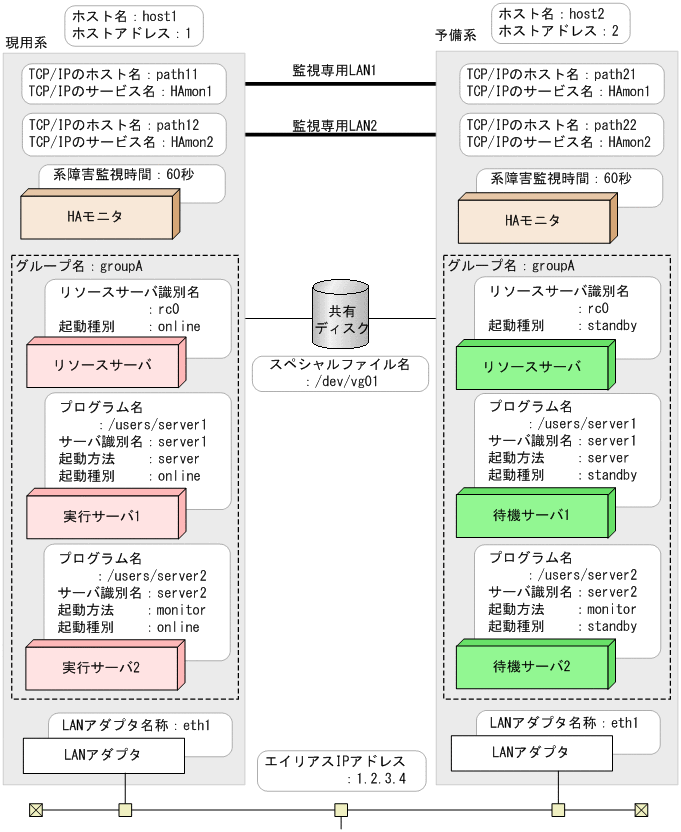

図8‒2　サーバをグループ化する場合のシステム構成

このシステム構成での現用系と予備系の環境設定例を次に示します。

現用系の環境設定（サーバをグループ化する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定(サーバ1)  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  online,
        group    groupA:exchange,
        disk     /dev/vg01;

/*  サーバ対応の環境設定(サーバ2)  */
server  name     /users/server2,
        alias    server2,
        acttype  server,
        patrol   60,
        initial  online,
        group    groupA:no_exchange:cancel,
        disk     /dev/vg02;

予備系の環境設定（サーバをグループ化する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定(サーバ1)  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  standby,
        group    groupA:exchange,
        disk     /dev/vg01;

/*  サーバ対応の環境設定(サーバ2)  */
server  name     /users/server2,
        alias    server2,
        acttype  server,
        patrol   60,
        initial  standby,
        group    groupA:no_exchange:cancel,
        disk     /dev/vg02;

ページの先頭へ

(3)　相互系切り替え構成時の環境設定例

相互系切り替え構成時の，環境設定例で示すシステム構成を，次の図に示します。

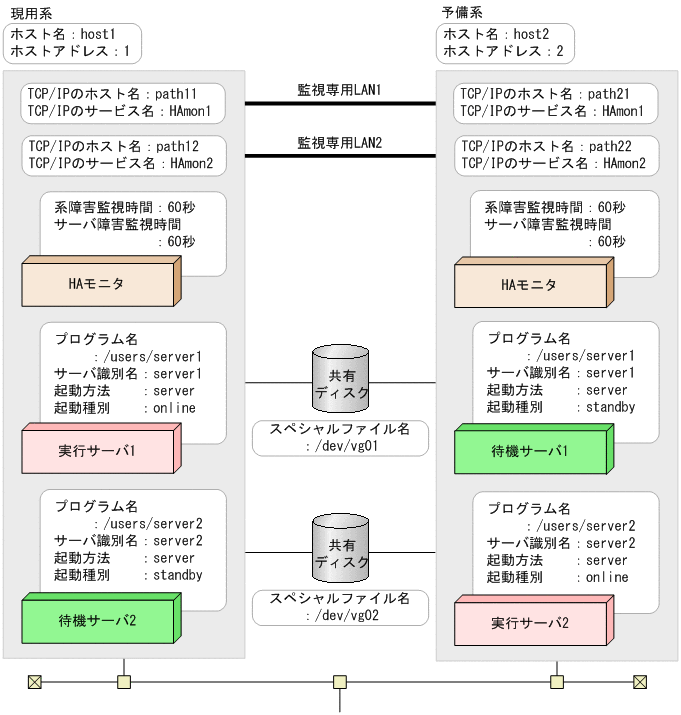

図8‒3　相互系切り替え構成時のシステム構成

このシステム構成での現用系と予備系の環境設定例を次に示します。

現用系の環境設定（相互系切り替え構成時）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定(サーバ1)  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  online,
        disk     /dev/vg01;

/*  サーバ対応の環境設定(サーバ2)  */
server  name     /users/server2,
        alias    server2,
        acttype  server,
        patrol   60,
        initial  standby,
        disk     /dev/vg02;

予備系の環境設定（相互系切り替え構成時）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定(サーバ1)  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  standby,
        disk     /dev/vg01;

/*  サーバ対応の環境設定(サーバ2)  */
server  name     /users/server2,
        alias    server2,
        acttype  server,
        patrol   60,
        initial  online,
        disk     /dev/vg02;

ページの先頭へ

(4)　LANを監視する場合の環境設定例

LANを監視する場合の，環境設定例で示すシステム構成を，次の図に示します。

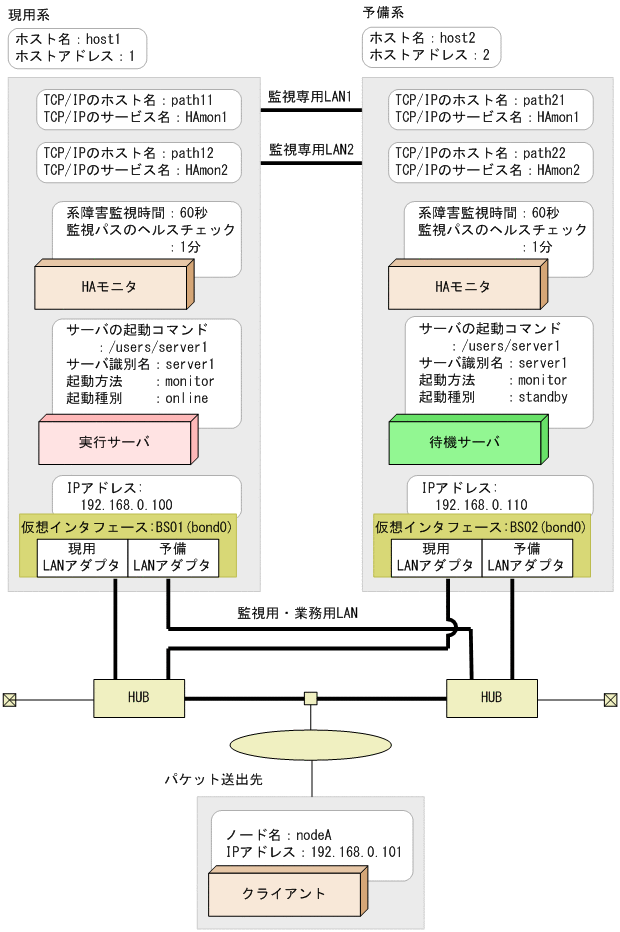

図8‒4　LANを監視する場合のシステム構成

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（LANを監視する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3,
             lanfailswitch    use,
             lancheck_patrol  20;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name          /users/server1,
        alias         server1,
        acttype       server,
        patrol        60,
        initial       online,
        switchbyfail  hbond0;

LANの監視設定ファイル

LAN監視定義ファイル（定義ファイル：/opt/hitachi/HAmon/etc/hbond0.conf）

192.168.0.110
192.168.0.101
192.168.0.102
192.168.0.103
nodeD

予備系の環境設定（LANを監視する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3,
             lanfailswitch    use,
             lancheck_patrol  20;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name          /users/server1,
        alias         server1,
        acttype       server,
        patrol        60,
        initial       standby,
        switchbyfail  hbond0;

LANの監視設定ファイル

LAN監視定義ファイル（定義ファイル：/opt/hitachi/HAmon/etc/hbond0.conf）

192.168.0.100
192.168.0.101
192.168.0.102
192.168.0.103
nodeD

ページの先頭へ

(5)　ファイルシステム使用時の環境設定例

ファイルシステム使用時の，環境設定例で示すシステム構成を，次の図に示します。

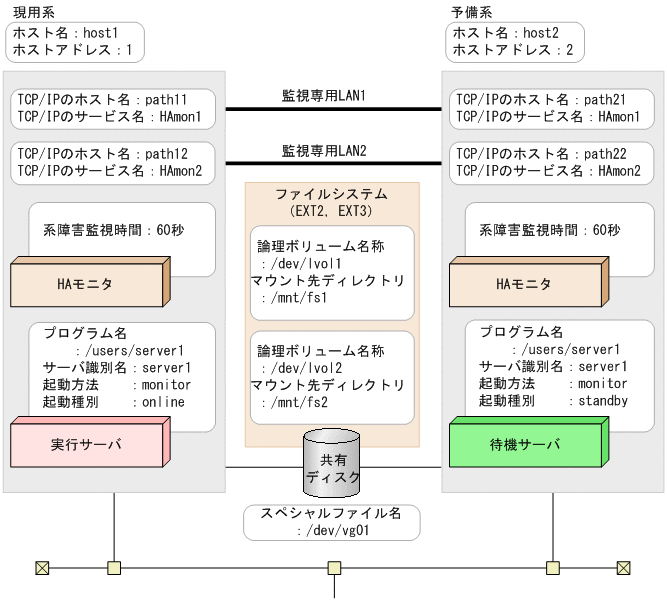

図8‒5　ファイルシステム使用時のシステム構成

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（ファイルシステム使用時）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name         /users/server1,
        alias        server1,
        acttype      monitor,
        initial      online,
        disk         /dev/vg01,
        fs_name      /dev/lvol1:/dev/lvol2,
        fs_mount_dir /mnt/fs1:/mnt/fs2;

予備系の環境設定（ファイルシステム使用時）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name         /users/server1,
        alias        server1,
        acttype      monitor,
        initial      standby,
        disk         /dev/vg01,
        fs_name      /dev/lvol1:/dev/lvol2,
        fs_mount_dir /mnt/fs1:/mnt/fs2;

ページの先頭へ

(6)　HA Booster使用時の環境設定例

HA Boosterを使用した共有ディスク構成時の，環境設定例で示すシステム構成を，次の図に示します。

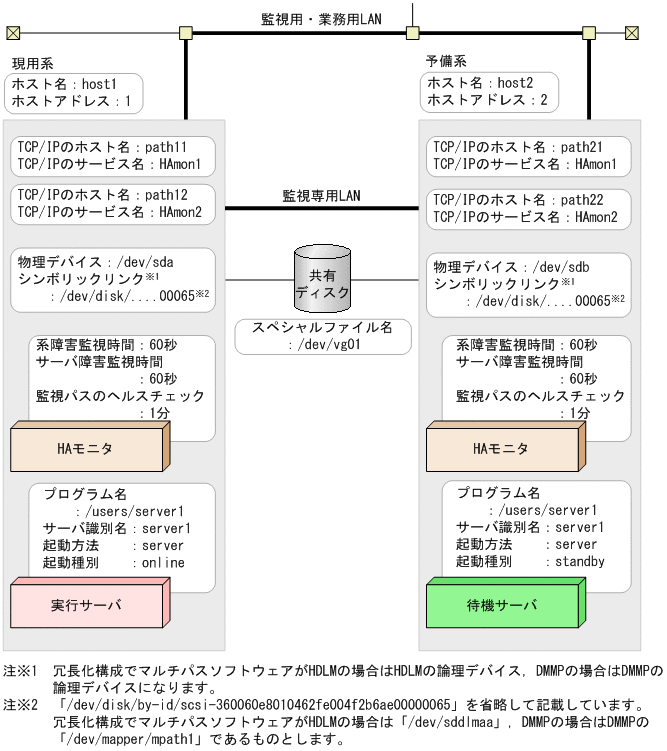

図8‒6　HA Booster使用時のシステム構成

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（HA Booster使用時）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name               host1,
             address            1,
             patrol             60,
             lan                path11:path12,
             lanport            HAmon1:HAmon2;
function     pathpatrol         1,
             pathpatrol_retry   3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server       name         /users/server1,
             alias        server1,
             acttype      server,
             patrol       60,
             initial      online,
             hab_gid      0;

予備系の環境設定（HA Booster使用時）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name               host2,
             address            2,
             patrol             60,
             lan                path21:path22,
             lanport            HAmon1:HAmon2;
function     pathpatrol         1,
             pathpatrol_retry   3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server       name         /users/server1,
             alias        server1,
             acttype      server,
             patrol       60,
             initial      standby,
             hab_gid      0;

ページの先頭へ

(7)　サーバの切り替え順序を制御する場合の環境設定例

サーバの切り替え順序を制御する場合の，環境設定例で示すシステム構成例を，次の図に示します。

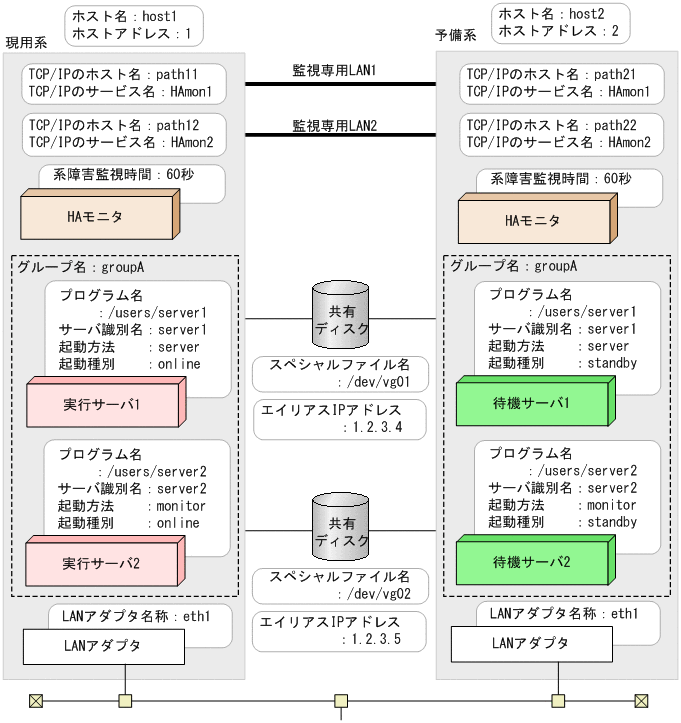

図8‒7　サーバの切り替え順序を制御する場合のシステム構成

この例では，次の構成を前提としています。

server1およびserver2をグループ化します。
系切り替え時のサーバの起動順序について，server1はserver2の親サーバとします。

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（サーバの切り替え順序を制御する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name         /users/server1,
        alias        server1,
        acttype      server,
        patrol       60,
        initial      online,
        group        groupA:exchange,
        disk         /dev/vg01,
        lan_updown   use;

/*  サーバ対応の環境設定（サーバ2）  */
server  name         /users/server2,
        alias        server2,
        acttype      monitor,
        initial      online,
        group        groupA,
        disk         /dev/vg02,
        lan_updown   use,
        parent       server1;

LANの状態設定ファイル

サーバ識別名.up（定義ファイル：/opt/hitachi/HAmon/etc/server1.up）

#!/bin/sh
set -x
/sbin/ifconfig eth1:1 inet 1.2.3.4 netmask 255.255.255.0
/sbin/arping -U -c 2 -I eth1 1.2.3.4
/bin/echo 0 > /proc/sys/net/ipv4/route/flush

サーバ識別名.down（定義ファイル：/opt/hitachi/HAmon/etc/server1.down）

#!/bin/sh
set -x
/sbin/ifconfig eth1:1 down
/bin/echo 0 > /proc/sys/net/ipv4/route/flush

サーバ識別名.up（定義ファイル：/opt/hitachi/HAmon/etc/server2.up）

#!/bin/sh
set -x
/sbin/ifconfig eth1:2 inet 1.2.3.5 netmask 255.255.255.0
/sbin/arping -U -c 2 -I eth1 1.2.3.5
/bin/echo 0 > /proc/sys/net/ipv4/route/flush

サーバ識別名.down（定義ファイル：/opt/hitachi/HAmon/etc/server2.down）

#!/bin/sh
set -x
/sbin/ifconfig eth1:2 down
/bin/echo 0 > /proc/sys/net/ipv4/route/flush

予備系の環境設定（サーバの切り替え順序を制御する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name         /users/server1,
        alias        server1,
        acttype      server,
        patrol       60,
        initial      standby,
        group        groupA:exchange,
        disk         /dev/vg01,
        lan_updown   use;

/*  サーバ対応の環境設定（サーバ2）  */
server  name         /users/server2,
        alias        server2,
        acttype      monitor,
        initial      standby,
        group        groupA,
        disk         /dev/vg02,
        lan_updown   use,
        parent       server1;

LANの状態設定ファイル

サーバ識別名.up（定義ファイル：/opt/hitachi/HAmon/etc/server1.up）

#!/bin/sh
set -x
/sbin/ifconfig eth1:1 inet 1.2.3.4 netmask 255.255.255.0
/sbin/arping -U -c 2 -I eth1 1.2.3.4
/bin/echo 0 > /proc/sys/net/ipv4/route/flush

サーバ識別名.down（定義ファイル：/opt/hitachi/HAmon/etc/server1.down）

#!/bin/sh
set -x
/sbin/ifconfig eth1:1 down
/bin/echo 0 > /proc/sys/net/ipv4/route/flush

サーバ識別名.up（定義ファイル：/opt/hitachi/HAmon/etc/server2.up）

#!/bin/sh
set -x
/sbin/ifconfig eth1:2 inet 1.2.3.5 netmask 255.255.255.0
/sbin/arping -U -c 2 -I eth1 1.2.3.5
/bin/echo 0 > /proc/sys/net/ipv4/route/flush

サーバ識別名.down（定義ファイル：/opt/hitachi/HAmon/etc/server2.down）

#!/bin/sh
set -x
/sbin/ifconfig eth1:2 down
/bin/echo 0 > /proc/sys/net/ipv4/route/flush

ページの先頭へ

(8)　複数サーバで共有リソースを共用する場合の環境設定例

複数サーバで共有リソースを共用する場合の，環境設定例で示すシステム構成例を，次の図に示します。

図8‒8　複数サーバで共有リソースを共用する場合のシステム構成

この例では，次の構成を前提としています。

リソースサーバ，server1，およびserver2をグループ化します。
server1，およびserver2は，共有ディスクの/dev/vg01およびエイリアスIPアドレスの1.2.3.4を共通で使用します。

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（複数サーバで共有リソースを共用する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name         /users/server1,
        alias        server1,
        acttype      server,
        patrol       60,
        initial      online,
        group        groupA:exchange,
        parent       rc0;

/*  サーバ対応の環境設定（サーバ2）  */
server  name         /users/server2,
        alias        server2,
        acttype      monitor,
        initial      online,
        group        groupA,
        parent       rc0;

/*  リソースサーバ対応の環境設定  */
resource  alias        rc0,
          initial      online,
          group        groupA,
          disk         /dev/vg01,
          lan_updown   use;

LANの状態設定ファイル

サーバ識別名.up（定義ファイル：/opt/hitachi/HAmon/etc/rc0.up）

#!/bin/sh
set -x
/sbin/ifconfig eth1:1 inet 1.2.3.4 netmask 255.255.255.0
/sbin/arping -U -c 2 -I eth1 1.2.3.4
/bin/echo 0 > /proc/sys/net/ipv4/route/flush

サーバ識別名.down（定義ファイル：/opt/hitachi/HAmon/etc/rc0.down）

#!/bin/sh
set -x
/sbin/ifconfig eth1:1 down
/bin/echo 0 > /proc/sys/net/ipv4/route/flush

予備系の環境設定（複数サーバで共有リソースを共用する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name         /users/server1,
        alias        server1,
        acttype      server,
        patrol       60,
        initial      standby,
        group        groupA:exchange,
        parent       rc0;

/*  サーバ対応の環境設定（サーバ2）  */
server  name         /users/server2,
        alias        server2,
        acttype      monitor,
        initial      standby,
        group        groupA,
        parent       rc0;

/*  リソースサーバ対応の環境設定  */
resource  alias        rc0,
          initial      standby,
          group        groupA,
          disk         /dev/vg01,
          lan_updown   use;

LANの状態設定ファイル

サーバ識別名.up（定義ファイル：/opt/hitachi/HAmon/etc/rc0.up）

#!/bin/sh
set -x
/sbin/ifconfig eth1:1 inet 1.2.3.4 netmask 255.255.255.0
/sbin/arping -U -c 2 -I eth1 1.2.3.4
/bin/echo 0 > /proc/sys/net/ipv4/route/flush

サーバ識別名.down（定義ファイル：/opt/hitachi/HAmon/etc/rc0.down）

#!/bin/sh
set -x
/sbin/ifconfig eth1:1 down
/bin/echo 0 > /proc/sys/net/ipv4/route/flush

ページの先頭へ

(9)　モニタモードのプログラム管理機能を使用する場合の環境設定例

モニタモードのプログラム管理機能を使用する場合の，環境設定例で示すシステム構成を，次の図に示します。

図8‒9　モニタモードのプログラム管理機能を使用する場合のシステム構成

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（モニタモードのプログラム管理機能を使用する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2,
             pgmmax           10;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name     /users/server1,
        alias    server1,
        acttype  monitor,
        initial  online,
        disk     /dev/vg01,
        program  use;

モニタモードのプログラム対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/programs）

/*  モニタモードのプログラム対応の環境設定  */
program  name           UAP1,
         alias          UAP1,
         server_alias   server1,
         patrol         180;
program  name           UAP2,
         alias          UAP2,
         server_alias   server1,
         patrol         180;

予備系の環境設定（モニタモードのプログラム管理機能を使用する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2,
             pgmmax           10;
function     pathpatrol       1,
             pathpatrol_retry 3:3;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name     /users/server1,
        alias    server1,
        acttype  monitor,
        initial  standby,
        disk     /dev/vg01,
        program  use;

モニタモードのプログラム対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/programs）

/*  モニタモードのプログラム対応の環境設定  */
program  name           UAP1,
         alias          UAP1,
         server_alias   server1,
         patrol         180;
program  name           UAP2,
         alias          UAP2,
         server_alias   server1,
         patrol         180;

ページの先頭へ

(10)　共有ディスクのSCSIリザーブをする場合の環境設定例（シングルパス構成またはマルチパスソフトウェアによる冗長化構成）

シングルパス構成またはマルチパスソフトウェアによる冗長化構成で，共有ディスクのSCSIリザーブをする場合の，環境設定例で示すシステム構成を，次の図に示します。

図8‒10　共有ディスクのSCSIリザーブをする場合のシステム構成

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（共有ディスクのSCSIリザーブをする場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3,
             fence_reset      nouse^※,
             fence_scsi       use;

注※　ハイブリッドフェンシングを使用する場合は，fence_resetオペランドに指定する値を，nouseではなくuseにしてください。

サーバ対応の環境設定（シングルパス構成，または冗長化構成でもシンボリックリンクを指定する場合）（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name        /users/server1,
        alias       server1,
        acttype     server,
        patrol      60,
        initial     online,
        disk        /dev/vg01,
        scsi_device /dev/disk/by-id/scsi-360060e8010462fe004f2b6ae00000065;

サーバ対応の環境設定（マルチパスソフトウェア（HDLM）による冗長化構成の場合）（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name        /users/server1,
        alias       server1,
        acttype     server,
        patrol      60,
        initial     online,
        disk        /dev/vg01,
        scsi_device /dev/sddlmaa;

サーバ対応の環境設定（マルチパスソフトウェア（DMMP）による冗長化構成の場合）（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name        /users/server1,
        alias       server1,
        acttype     server,
        patrol      60,
        initial     online,
        disk        /dev/vg01,
        dmmp_device /dev/mapper/mpath1;

予備系の環境設定（共有ディスクのSCSIリザーブをする場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3,
             fence_reset      nouse,
             fence_scsi       use;

サーバ対応の環境設定（シングルパス構成，または冗長化構成でもシンボリックリンクを指定する場合）（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name        /users/server1,
        alias       server1,
        acttype     server,
        patrol      60,
        initial     standby,
        disk        /dev/vg01,
        scsi_device /dev/disk/by-id/scsi-360060e8010462fe004f2b6ae00000065;

サーバ対応の環境設定（マルチパスソフトウェア（HDLM）による冗長化構成の場合）（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name        /users/server1,
        alias       server1,
        acttype     server,
        patrol      60,
        initial     standby,
        disk        /dev/vg01,
        scsi_device /dev/sddlmaa;

サーバ対応の環境設定（マルチパスソフトウェア（DMMP）による冗長化構成の場合）（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name        /users/server1,
        alias       server1,
        acttype     server,
        patrol      60,
        initial     standby,
        disk        /dev/vg01,
        dmmp_device /dev/mapper/mpath1;

ページの先頭へ

(11)　LANの通信可否による系切り替え制御機能を使用する場合の環境設定例

LANの通信可否による系切り替え制御機能を使用する場合の，環境設定例で示すシステム構成例を，次の図に示します。

図8‒11　LANの通信可否による系切り替え制御機能を使用する場合のシステム構成

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（LANの通信可否による系切り替え制御機能を使用する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment name             HAmon1
            address          1,
            patrol           60,
            lan              path11: path12,
            lanport          HAmon1:HAmon2:
function    pathpatrol       1,
            pathpatrol_retry 3:3,
            alive_interval   1,
            patrol_100ms     use,
            fence_reset      nouse,
            fence_scsi       nouse,
            fence_lan        use,
            lanfailswitch    use,
            lancheck_patrol  15,
            ：

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server name         /users/server1,
       alias        server1,
       acttype      monitor,
       initial      online,
       switch_judge bond0,
       switchbyfail bond0,
       ：

LANの監視設定ファイル

LAN監視定義ファイル（定義ファイル：/opt/hitachi/HAmon/etc/bond0.conf）

192.168.0.110
192.168.0.101

予備系の環境設定（LANの通信可否による系切り替え制御機能を使用する場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment name             HAmon2
            address          2,
            patrol           60,
            lan              path21: path22,
            lanport          HAmon1:HAmon2:
function    pathpatrol       1,
            pathpatrol_retry 3:3,
            alive_interval   1,
            patrol_100ms     use,
            fence_reset      nouse,
            fence_scsi       nouse,
            fence_lan        use,
            lanfailswitch    use,
            lancheck_patrol  15,
            ：

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server name         /users/server1,
       alias        server1,
       acttype      monitor,
       initial      standby,
       switch_judge bond0,
       switchbyfail bond0,
            ：

LANの監視設定ファイル

LAN監視定義ファイル（定義ファイル：/opt/hitachi/HAmon/etc/bond0.conf）

192.168.0.100
192.168.0.101

ページの先頭へ

(12)　HA8000xNモデル以降で障害管理プロセサとして管理サーバを使用しない場合の環境設定例

HA8000xNモデル以降で障害管理プロセサとして管理サーバを使用しない場合の，環境設定例で示すシステム構成例を，次の図に示します。

図8‒12　HA8000xNモデル以降で障害管理プロセサとして管理サーバを使用しない場合のシステム構成例

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（HA8000xNモデル以降で障害管理プロセサとして管理サーバを使用しない場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3,
             clearwait        35;
options      clearcheck       35;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  online,
        disk     /dev/vg01;

予備系の環境設定（HA8000xNモデル以降で障害管理プロセサとして管理サーバを使用しない場合）

HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3,
             clearwait        35;
options      clearcheck       35;

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  standby,
        disk     /dev/vg01;

ページの先頭へ

(13)　ハイブリッドフェンシングで系切り替えする場合の環境設定例

ハイブリッドフェンシングで系切り替えする場合の環境設定例は「(10)　共有ディスクのSCSIリザーブをする場合の環境設定例（シングルパス構成またはマルチパスソフトウェアによる冗長化構成）」を参照してください。ただし，参照先に記載されているfence_resetオペランドに指定する値は，nouseではなくuseにしてください。

ページの先頭へ

8.6.1 1:1系切り替え構成時の環境設定例

(1) 単独のサーバ使用時の環境設定例

(2) サーバをグループ化する場合の環境設定例

(3) 相互系切り替え構成時の環境設定例

(4) LANを監視する場合の環境設定例

(5) ファイルシステム使用時の環境設定例

(6) HA Booster使用時の環境設定例

(7) サーバの切り替え順序を制御する場合の環境設定例

(8) 複数サーバで共有リソースを共用する場合の環境設定例

(9) モニタモードのプログラム管理機能を使用する場合の環境設定例

(10) 共有ディスクのSCSIリザーブをする場合の環境設定例（シングルパス構成またはマルチパスソフトウェアによる冗長化構成）

(11) LANの通信可否による系切り替え制御機能を使用する場合の環境設定例

(12) HA8000xNモデル以降で障害管理プロセサとして管理サーバを使用しない場合の環境設定例

(13) ハイブリッドフェンシングで系切り替えする場合の環境設定例

8.6.1　1:1系切り替え構成時の環境設定例

(1)　単独のサーバ使用時の環境設定例

(2)　サーバをグループ化する場合の環境設定例

(3)　相互系切り替え構成時の環境設定例

(4)　LANを監視する場合の環境設定例

(5)　ファイルシステム使用時の環境設定例

(6)　HA Booster使用時の環境設定例

(7)　サーバの切り替え順序を制御する場合の環境設定例

(8)　複数サーバで共有リソースを共用する場合の環境設定例

(9)　モニタモードのプログラム管理機能を使用する場合の環境設定例

(10)　共有ディスクのSCSIリザーブをする場合の環境設定例（シングルパス構成またはマルチパスソフトウェアによる冗長化構成）

(11)　LANの通信可否による系切り替え制御機能を使用する場合の環境設定例

(12)　HA8000xNモデル以降で障害管理プロセサとして管理サーバを使用しない場合の環境設定例

(13)　ハイブリッドフェンシングで系切り替えする場合の環境設定例
