5.5.11 ハードウェア構成例（LANの通信可否による系切り替え制御機能）
LANの通信可否による系切り替え制御機能を使用する場合の，各系切り替え構成でのハードウェア構成例について説明します。ここでは，他社PC/AT互換機を例に説明します。

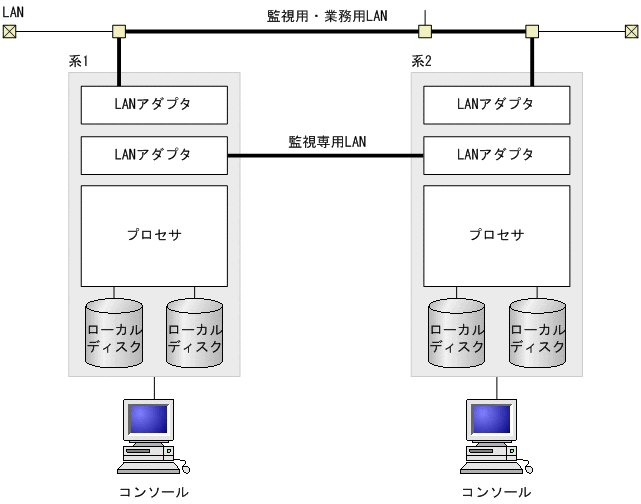

(1) 1:1系切り替え構成
1:1系切り替え構成時のハードウェア構成例を次の図に示します。
|
|
![[図データ]](GRAPHICS/F0000270.GIF)

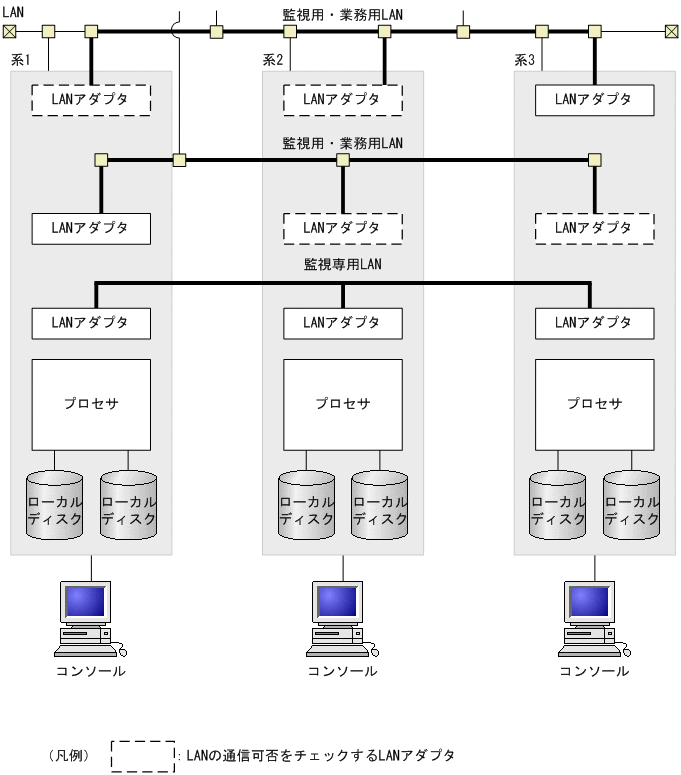

(2) 2:1系切り替え構成
2:1系切り替え構成時のハードウェア構成例を次の図に示します。
|
|
![[図データ]](GRAPHICS/F0000271.GIF)
(3) 複数スタンバイ構成
複数スタンバイ構成時のハードウェア構成例を次の図に示します。
|
|
![[図データ]](GRAPHICS/F0000272.GIF)
(4) クラスタ型系切り替え構成
クラスタ型系切り替え構成時のハードウェア構成例を次の図に示します。
|
|
![[図データ]](GRAPHICS/F0000273.GIF)

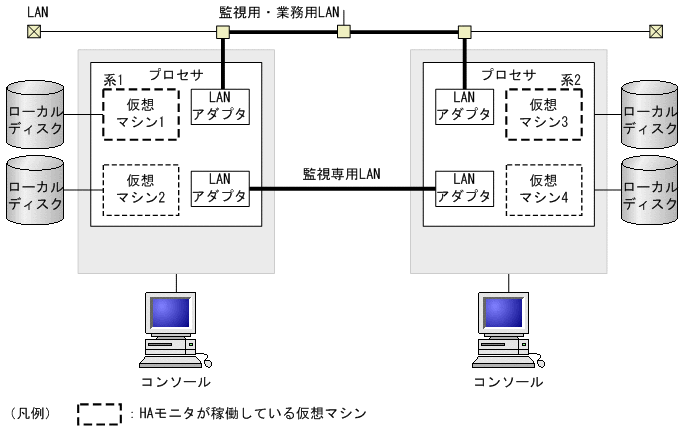

(5) VMware ESXiで仮想化する構成
VMware ESXiによる仮想化構成時のハードウェア構成例を次の図に示します。
|
|
![[図データ]](GRAPHICS/F0000274.GIF)
