4.7.1 UAPの監視制御
HAモニタのAPIを発行できるようにUAPを修正することで，サーバの監視コマンドにUAPの監視処理を作り込むことなく，HAモニタでUAPを監視できます。
発行するAPIは，UAPの監視開始（hamon_patrolstart関数）とUAPの監視停止（hamon_patrolstop関数）の2種類です。APIについては，「10. API」を参照してください。
HAモニタは，UAPのプロセスおよび稼働報告を監視することで，UAPを監視します。UAPのプロセスと稼働報告の両方を監視するか，UAPのプロセスだけを監視するかを選択できます。監視方法は，モニタモードのプログラム対応の環境設定のpatrolオペランド，およびhamon_patrolstart関数で指定します。検出したい障害に応じて，監視方法を選択してください。
検出できる障害と監視方法の対応を，次の表に示します。
|
検出できる障害 |
プロセスの監視 |
稼働報告の監視 |
|
|---|---|---|---|
|
UAPの異常終了 |
○ |
○ |
|
|
UAPのスローダウン |
システムコールのハングアップ |
× |
○ |
|
ページイン待ち |
× |
○ |
|
|
スケジューリング待ち |
× |
○ |
|
- （凡例）
-
○：検出できます。
×：検出できません。
UAPのプロセスと稼働報告の監視時の動作について，以降で説明します。
(1) UAPのプロセスの監視
HAモニタは，hamon_patrolstart関数の受け付け時にUAPと接続し，その接続を監視することでUAPのプロセスの存在をチェックできます。接続が切れた場合に，HAモニタはプロセスの消滅を検知し，UAP障害が発生したと判断します。HAモニタがUAPとの接続を監視する間隔は1秒です。
UAP障害を検出すると，HAモニタはプログラムの再起動コマンドを作成している場合はUAPの再起動を，作成していない場合はサーバの再起動や系切り替えなどをします。UAP障害を検出したあとのHAモニタの動作については，「(3) UAP障害を検出したあとのHAモニタの動作」を参照してください。
UAPのプロセスの監視時の動作について，次の図に示します。
|
|
![[図データ]](GRAPHICS/F0000131.GIF)
UAPのプロセスの監視は，HAモニタがUAPから発行されたhamon_patrolstart関数を受け付けてから開始します。UAPから監視要求がない（hamon_patrolstart関数の発行がない）場合，HAモニタはUAP障害を検出しません。サーバ対応の環境設定のstart_timeoutオペランドを指定している場合は，モニタモードのサーバ起動時のタイムアウトとなります。
(2) UAPの稼働報告の監視
HAモニタは，UAPが発行したAPIが一定間隔でHAモニタに送信する稼働報告を監視することで，次の要因によるUAPのスローダウンなど，UAP自身が検知できない障害を検出できます。
-
システムコールのハングアップ
-
ページイン待ち
-
スケジューリング待ち
UAPの稼働報告を監視する時間（プログラムのスローダウン監視時間）は，モニタモードのプログラム対応の環境設定の，patrolオペランドで指定します。指定したプログラムのスローダウン監視時間を超えてもUAPからの稼働報告がなかった場合，HAモニタはUAP障害が発生したと判断します。
UAP障害を検出すると，HAモニタはhamon_patrolstart関数を発行したプロセスを強制的に停止します。HAモニタはプログラムの再起動コマンドを作成している場合はUAPの再起動を，作成していない場合はサーバの再起動や系切り替えなどをします。UAP障害を検出したあとのHAモニタの動作については，「(3) UAP障害を検出したあとのHAモニタの動作」を参照してください。
なお，UAPがプロセスを生成する場合は，プログラムの再起動コマンドやサーバの停止コマンドに，生成したプロセスを停止するため処理を記述する必要があります。
UAPの稼働報告の監視時の動作について，次の図に示します。
|
|
![[図データ]](GRAPHICS/F0000132.GIF)
UAPの稼働報告の監視は，HAモニタがUAPから発行されたhamon_patrolstart関数を受け付けてから開始します。UAPから監視要求がない（hamon_patrolstart関数の発行がない）場合，HAモニタはUAP障害を検出しません。サーバ対応の環境設定のstart_timeoutオペランドを指定している場合は，モニタモードのサーバ起動時のタイムアウトとなります。
(3) UAP障害を検出したあとのHAモニタの動作
UAP障害を検出したあとのHAモニタの動作は，プログラムやサーバに設定した定義，およびサーバの状態によって異なります。

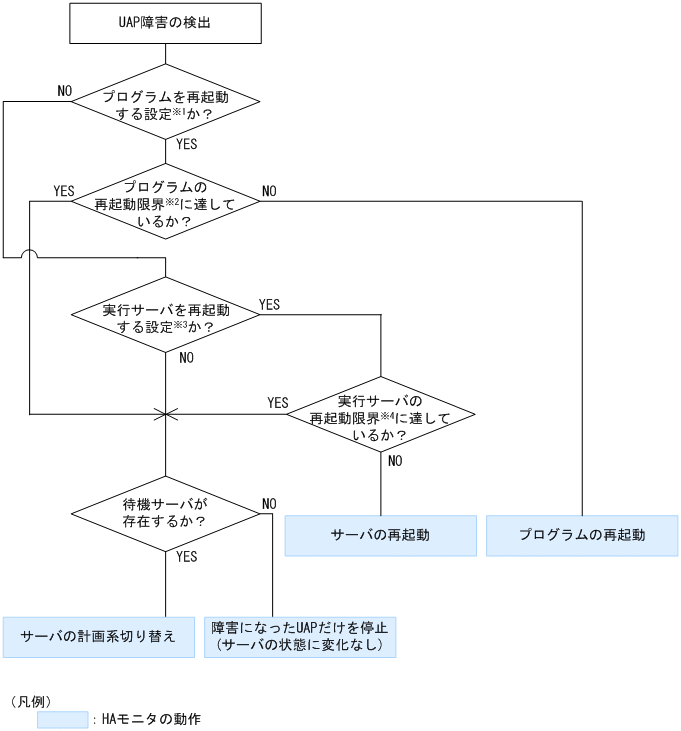

UAP障害を検出したあとのHAモニタの動作を，次の図に示します。
|
|
![[図データ]](GRAPHICS/F0000133.GIF)
- 注※1
-
モニタモードのプログラム対応の環境設定のrestartcommandオペランドで指定します。
- 注※2
-
モニタモードのプログラム対応の環境設定のexec_retryオペランドで指定します。
- 注※3
-
サーバ対応の環境設定のservexec_retryオペランド，またはswitch_errorオペランドで指定します。
- 注※4
-
サーバ対応の環境設定のservexec_retryオペランド，またはswitch_retryオペランドで指定します。
(4) 複数プロセス構成のUAPの監視
一つのUAPが複数のプロセスで構成されている場合，複数のプロセスをまとめて一つのUAP（モニタモードのプログラム対応の環境設定に定義されている一つのUAP）として監視することもできます。HAモニタは，hamon_patrolstart関数を発行した，それぞれのプロセスを監視します。監視している複数のプロセスのうち，一つ以上のプロセスで障害が発生すると，UAPが障害になったものと判断します。
なお，hamon_patrolstart関数を発行する複数のプロセスのHAMON_UAPNAME環境変数の値は，同一のプログラム名である必要があります。
複数プロセス構成のUAPで，UAPの稼働報告を監視する場合の例を，次の図に示します。
|
|
![[図データ]](GRAPHICS/F0000134.GIF)
