3.3.8 N+Mコールドスタンバイ構成での系切り替え
HAモニタでは，JP1/ServerConductorまたはHCSMのN+Mコールドスタンバイ構成で系切り替えができます。N+Mコールドスタンバイ構成の現用のサーバモジュールに障害が発生すると，HAモニタによる系切り替えのあと，JP1/ServerConductorまたはHCSMが現用のサーバモジュールの各種設定，ローカルディスクなどを予備のサーバモジュールに引き継ぎます。このため，予備のサーバモジュールを待機系として使用できます。
(1) N+Mコールドスタンバイ構成での系切り替えの動作

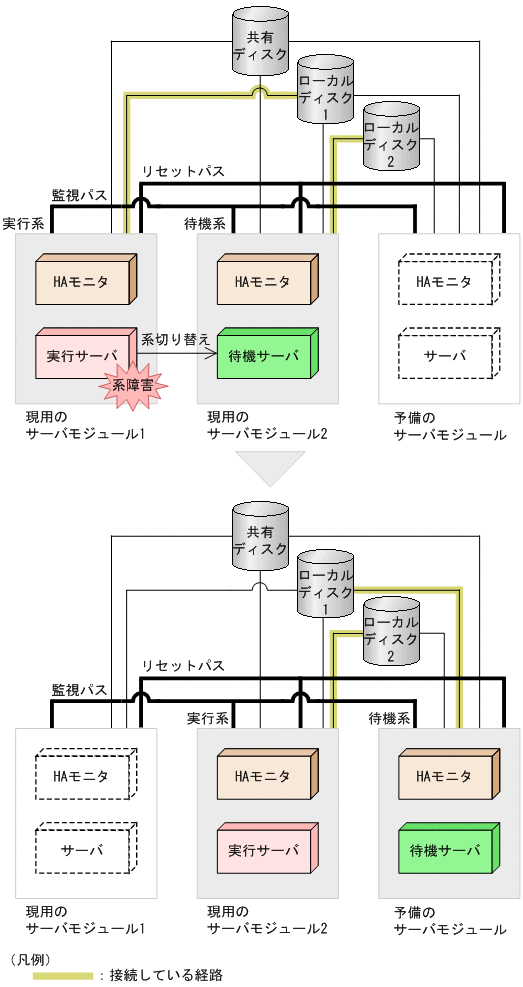

N+Mコールドスタンバイ構成での系切り替えの動作を次の図に示します。
|
|
![[図データ]](GRAPHICS/F0000071.GIF)
現用のサーバモジュール1に系障害が発生した場合，HAモニタは系障害を検出して現用のサーバモジュール2に系切り替えをします。系切り替えによって，現用のサーバモジュール2が実行系になります。
その後，JP1/ServerConductorまたはHCSMが現用のサーバモジュール1の各種設定，ローカルディスクなどを予備のサーバモジュールに引き継ぎます。これによって，予備のサーバモジュールが待機系になります。
同様に，現用のサーバモジュール2に系障害が発生した場合も，予備のサーバモジュールが待機系になります。
(2) 必要な環境設定
N+Mコールドスタンバイ構成での系切り替えをするには，リセットパスの設定，およびSVPの設定が必要です。詳細については，「6.6.1 設定に必要な情報（BladeSymphony）」および「(6) N+Mコールドスタンバイ構成」を参照してください。
N+Mコールドスタンバイ構成については，次のマニュアルを参照してください。
-
JP1/ServerConductorの場合
マニュアルJP1/ServerConductor/Blade Server Manager系 システム管理者ガイド
-
HCSMの場合
マニュアルHitachi Command Suite Compute Systems Manager Software ユーザーズガイド
マニュアルHitachi Command Suite Compute Systems Manager ユーザーズガイド
