高信頼化システム監視機能 HAモニタ HP-UX（IPF）編
マシンの機種がHA8500の場合で，かつブレードサーバ以外を使用する場合の，各系切り替え構成でのハードウェア構成例について説明します。
ブレードサーバを使用する場合のハードウェア構成例については，「5.5.7 ハードウェア構成例（HA8500（ブレードサーバ））」を参照してください。

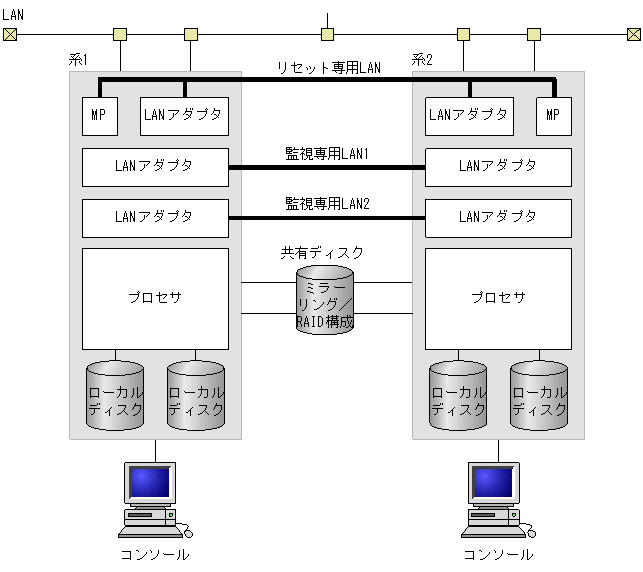

1:1系切り替え構成時のハードウェア構成例を次の図に示します。
図5-15 1:1系切り替え構成時のハードウェア構成例（HA8500（ブレードサーバ以外））

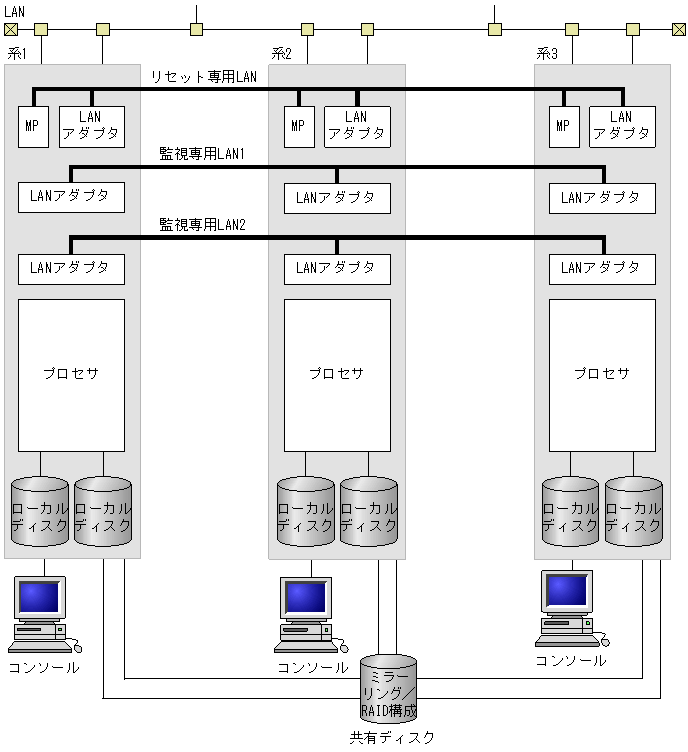

2:1系切り替え構成時のハードウェア構成例を次の図に示します。
図5-16 2:1系切り替え構成時のハードウェア構成例（HA8500（ブレードサーバ以外））

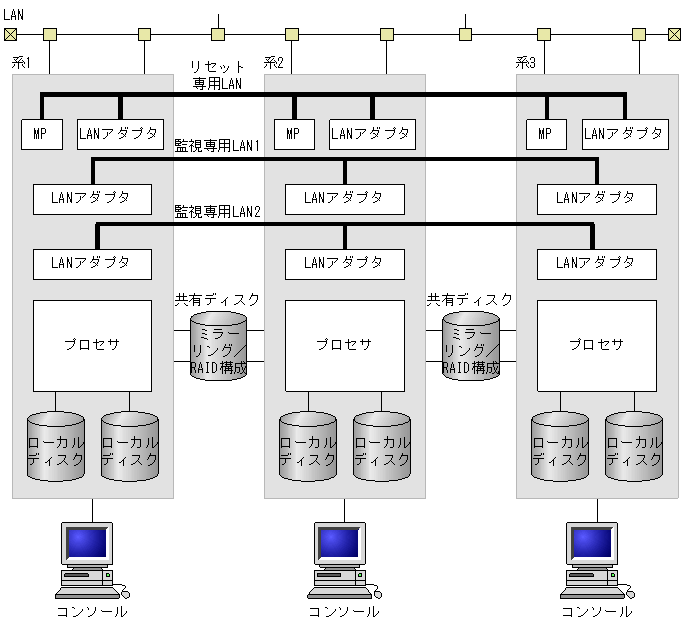

複数スタンバイ構成時のハードウェア構成例を次の図に示します。
図5-17 複数スタンバイ構成時のハードウェア構成例（HA8500（ブレードサーバ以外））

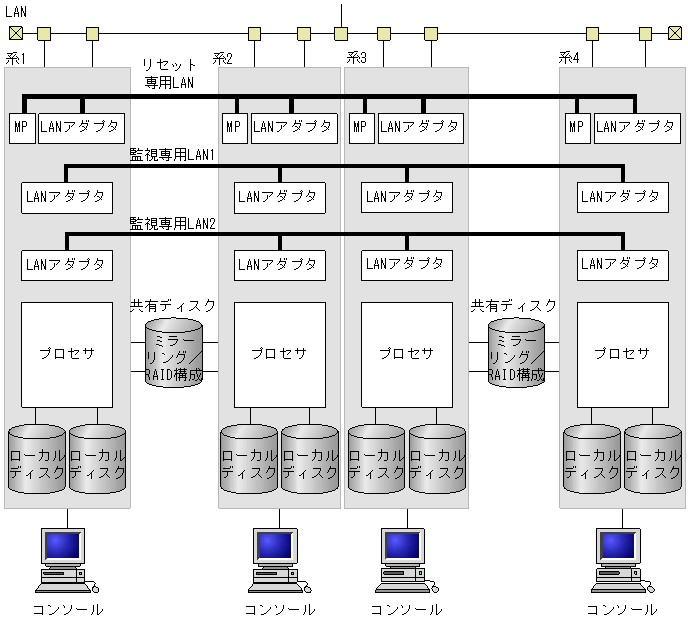

クラスタ型系切り替え構成時のハードウェア構成例を次の図に示します。
図5-18 クラスタ型系切り替え構成時のハードウェア構成例（HA8500（ブレードサーバ以外））
