計画系切り替え時の，サーバの停止順序，および切り替え先の系でのサーバの起動順序の流れを次の図に示します。この図で示すサーバの親子関係については，「3.1.3(1)　サーバの起動順序と親子関係の対応」を参照してください。

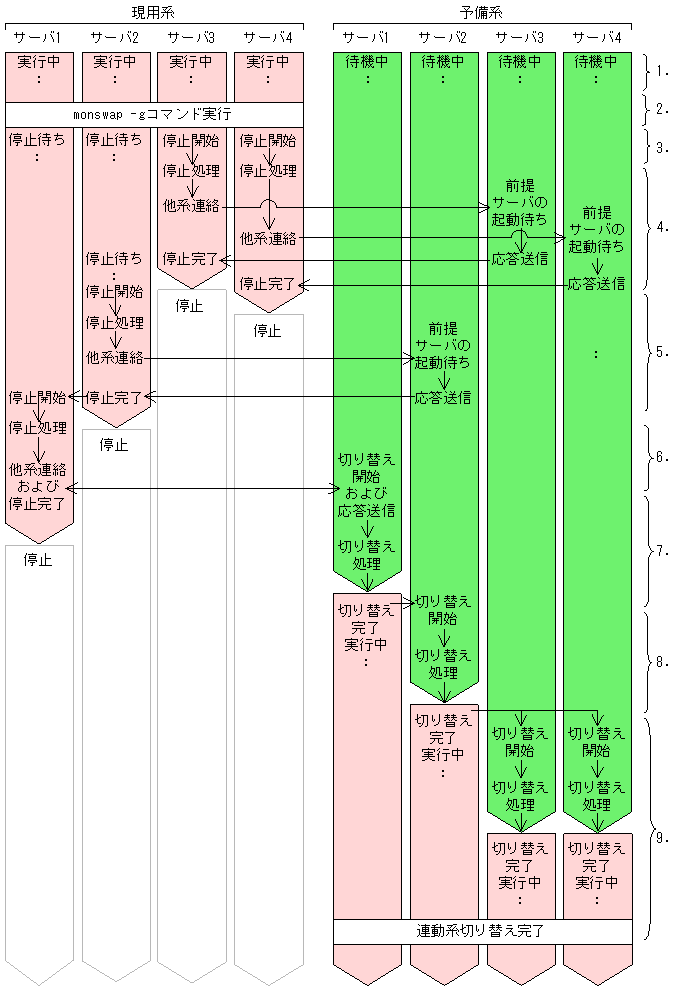

図4-4　計画系切り替え時の順序制御の流れ

次に，図に示した流れの詳細について説明します。番号は，図中の番号と対応しています。

1. 実行系に実行サーバ1〜4，待機系に待機サーバ1〜4が起動完了していて，連動系切り替えができる状態です。
2. 計画系切り替えコマンド（monswapコマンド）を実行して，計画系切り替えを開始します。
3. 親子関係上，最も下位のサーバであるサーバ3とサーバ4の停止処理を開始します。サーバ1とサーバ2は停止待ちになります。
   なお，サーバ・系の状態表示コマンド（monshowコマンド）を使用すると，サーバ1およびサーバ2の状態は「ONL」と表示されます。「ONL」は実行サーバの起動完了という意味ですが，実際サーバは停止待ち状態であり，コマンドの表示と実際のサーバの状態が異なります。

4. サーバ3とサーバ4は，それぞれ並行して停止処理を実施します。停止処理は「サーバの停止」，「共有リソースの切り離し」の順に処理されます。共有リソースの切り離しが完了すると，待機系に系切り替えのための連絡をします。その後，サーバ3およびサーバ4は親サーバであるサーバ2の系切り替え完了を待つため，サーバ3およびサーバ4が前提サーバの起動待ち状態になります。
   なお，サーバ・系の状態表示コマンド（monshowコマンド）を使用すると，サーバ3およびサーバ4の状態は「(ONL)」と表示されます。「(ONL)」は実行サーバの起動中という意味ですが，実際，サーバは前提サーバの起動待ち状態であり，コマンドの表示と実際のサーバの状態が異なります。

5. サーバ3とサーバ4の両方の停止処理が完了すると，続けてそれらの親サーバであるサーバ2の停止処理を開始します。
6. サーバ2の停止処理が完了すると，その親サーバであるサーバ1の停止処理を開始します。
7. 最も上位のサーバであるサーバ1の停止処理が完了すると，待機系へ連絡し，まず，サーバ1の系切り替えを開始します。
8. サーバ1が系切り替えによって実行サーバとして起動完了すると，続けて，その子サーバであるサーバ2の系切り替えを開始します。
9. サーバ2の系切り替えが完了すると，その子サーバであるサーバ3，およびサーバ4の系切り替えを並行して開始します。サーバ3およびサーバ4の系切り替えが完了すると，連動系切り替えが完了します。

サーバ障害が発生した場合の，サーバの停止順序，および切り替え先の系でのサーバの起動順序の流れを次の二つに分けて説明します。

• 親サーバと子サーバの両方を持つサーバに障害が発生した場合
• サーバの親子関係で最下位のサーバに障害が発生した場合

これらの図で示すサーバの親子関係については，「3.1.3(1)　サーバの起動順序と親子関係の対応」を参照してください。

(a)　親サーバと子サーバの両方を持つサーバに障害が発生した場合

ここでは，親サーバと子サーバの両方を持つサーバに障害が発生した場合の順序制御の流れを図で示します。

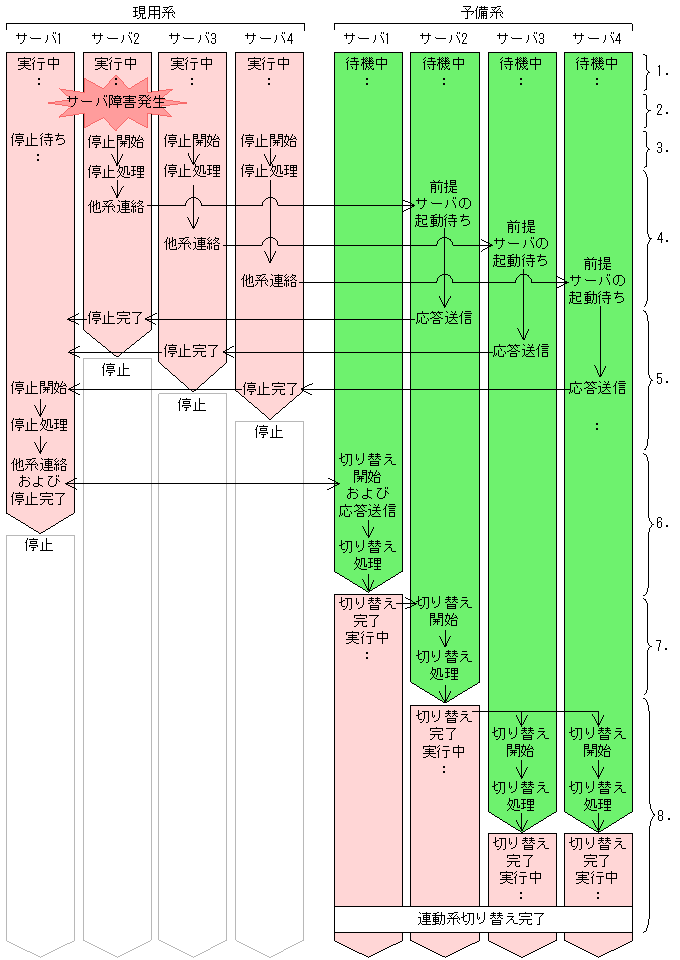

図4-5　サーバ障害時の順序制御の流れ（親サーバと子サーバの両方を持つサーバに障害が発生した場合）

次に，図に示した流れの詳細について説明します。番号は，図中の番号と対応しています。

1. 実行系に実行サーバ1〜4，待機系に待機サーバ1〜4が起動完了していて，連動系切り替えができる状態です。
2. 実行サーバ2に障害が発生すると，連動系切り替えを開始します。
3. 障害が発生した実行サーバ2と，親子関係上，最も下位のサーバであるサーバ3とサーバ4の停止処理を開始します。サーバ1は停止待ちになります。
   なお，サーバ・系の状態表示コマンド（monshowコマンド）を使用すると，サーバ1の状態は「ONL」と表示されます。「ONL」は実行サーバの起動完了という意味ですが，実際サーバは停止待ち状態であり，コマンドの表示と実際のサーバの状態が異なります。

4. サーバ2〜4は，それぞれ並行して停止処理を実施します。停止処理は「サーバの停止」，「共有リソースの切り離し」の順に処理されます。共有リソースの切り離しが完了すると，待機系に系切り替えのための連絡をします。その後，サーバ2〜4は前提サーバの起動待ち状態になります。
   なお，サーバ・系の状態表示コマンド（monshowコマンド）を使用すると，サーバ2〜4の状態は「(ONL)」と表示されます。「(ONL)」は実行サーバの起動中という意味ですが，実際，サーバは前提サーバの起動待ち状態であり，コマンドの表示と実際のサーバの状態が異なります。

5. サーバ2〜4のすべての停止処理が完了すると，最も上位のサーバであるサーバ1の停止処理を開始します。
6. サーバ1の停止処理が完了すると，待機系へ連絡し，まず，サーバ1の系切り替えを開始します。
7. サーバ1の系切り替えが完了すると，その子サーバであるサーバ2の系切り替えを開始します。
8. サーバ2の系切り替えが完了すると，その子サーバであるサーバ3，およびサーバ4の系切り替えを並行して開始します。サーバ3およびサーバ4の系切り替えが完了すると，連動系切り替えが完了します。

(b)　サーバの親子関係で最下位のサーバに障害が発生した場合

ここでは，サーバの親子関係で最下位のサーバに障害が発生した場合の起動順序制御の流れを図で示します。

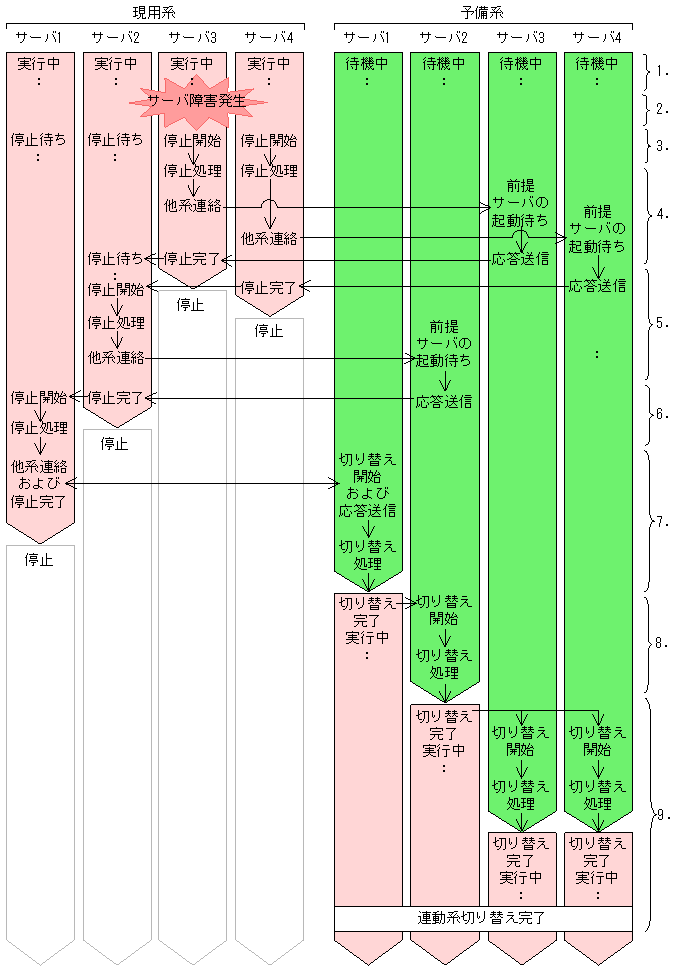

図4-6　サーバ障害時の順序制御の流れ（サーバの親子関係で最下位のサーバに障害が発生した場合）

次に，図に示した流れの詳細について説明します。番号は，図中の番号と対応しています。

1. 実行系に実行サーバ1〜4，待機系に待機サーバ1〜4が起動完了していて，連動系切り替えができる状態です。
2. 実行サーバ3に障害が発生すると，連動系切り替えを開始します。
3. 親子関係上，最も下位のサーバであるサーバ3とサーバ4の停止処理を開始します。サーバ1とサーバ2は停止待ちになります。
   なお，サーバ・系の状態表示コマンド（monshowコマンド）を使用すると，サーバ1およびサーバ2の状態は「ONL」と表示されます。「ONL」は実行サーバの起動完了という意味ですが，実際サーバは停止待ち状態であり，コマンドの表示と実際のサーバの状態が異なります。

4. サーバ3とサーバ4は，それぞれ並行して停止処理を実施します。停止処理は「サーバの停止」，「共有リソースの切り離し」の順に処理されます。共有リソースの切り離しが完了すると，待機系に系切り替えのための連絡をします。その後，サーバ3およびサーバ4は親サーバであるサーバ2の系切り替え完了を待つため，サーバ3およびサーバ4が前提サーバの起動待ち状態になります。
   なお，サーバ・系の状態表示コマンド（monshowコマンド）を使用すると，サーバ3およびサーバ4の状態は「(ONL)」と表示されます。「(ONL)」は実行サーバの起動中という意味ですが，実際，サーバは前提サーバの起動待ち状態であり，コマンドの表示と実際のサーバの状態が異なります。

5. サーバ3およびサーバ4両方の停止処理が完了すると，続けて，それらの親サーバであるサーバ2の停止処理を開始します。
6. サーバ2の停止処理が完了すると，その親サーバであるサーバ1の停止処理を開始します。
7. 最も上位のサーバであるサーバ1の停止処理が完了すると，待機系へ連絡し，まず，サーバ1の系切り替えを開始します。
8. サーバ1の系切り替えが完了すると，その子サーバであるサーバ2の系切り替えを開始します。
9. サーバ2の系切り替えが完了すると，その子サーバであるサーバ3，およびサーバ4の系切り替えを並行して開始します。サーバ3およびサーバ4の系切り替えが完了すると，連動系切り替えが完了します。

系障害が発生した場合の，サーバの停止順序，および切り替え先の系でのサーバの起動順序の流れを次の図に示します。この図で示すサーバの親子関係については，「3.1.3(1)　サーバの起動順序と親子関係の対応」を参照してください。

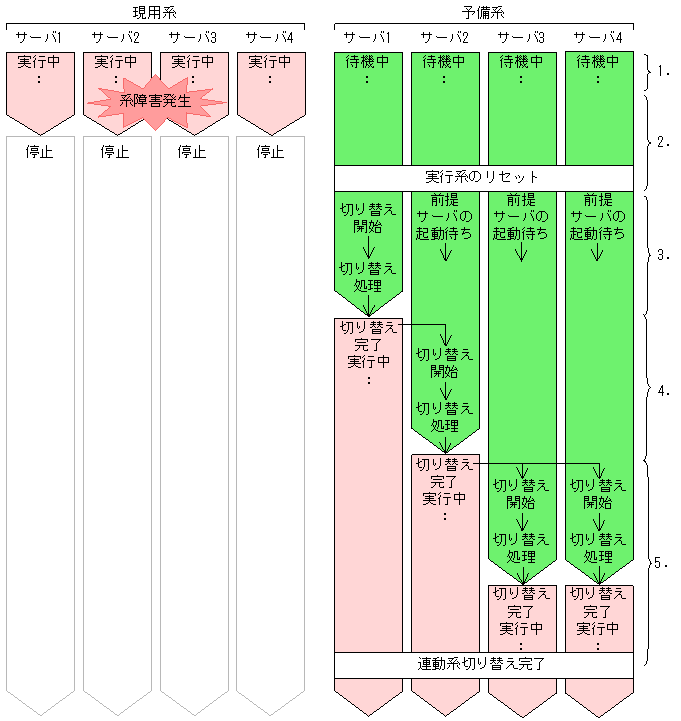

図4-7　系障害発生時の順序制御の流れ

次に，図に示した流れの詳細について説明します。番号は，図中の番号と対応しています。

1. 実行系に実行サーバ1〜4，待機系に待機サーバ1〜4が起動完了していて，連動系切り替えができる状態です。
2. 実行系に系障害が発生すると，実行系をリセットし，系切り替えを開始します。
3. 親子関係上，最も上位のサーバであるサーバ1の系切り替えを開始します。
4. サーバ1の系切り替えが完了すると，その子サーバであるサーバ2の系切り替えを開始します。
5. サーバ2の系切り替えが完了すると，その子サーバであるサーバ3，およびサーバ4の系切り替えを並行して開始します。サーバ3およびサーバ4の系切り替えが完了すると，連動系切り替えが完了となります。

親サーバの系切り替え失敗時には，それ以降の子サーバも系切り替え失敗となり，対応する子サーバの待機サーバも強制停止されます。また，親サーバが切り替え先に存在しない場合は，無視して系切り替えを続行します。

• 順序制御機能を使用しているサーバグループで連動系切り替えをする場合，起動途中などで連動系切り替えができない状態のサーバは強制停止します。
• 切り替え元の系では，連動系切り替えで停止するサーバがすべて停止するまで，連動系切り替え中のサーバグループに所属するサーバは起動できません。
• OpenTP1またはHiRDB（プライマリ機能提供サーバ）をサーバモードのサーバとして使用する場合，OpenTP1またはHiRDB（プライマリ機能提供サーバ）が異常終了時に自動的に再起動しない設定にしてください。


  参考

  OpenTP1またはHiRDB（プライマリ機能提供サーバ）が異常終了時に自動的に再起動しない設定にするには，次のオペランドの指定値に"MANUAL2"を指定します。

  • OpenTP1の場合：システム環境定義のmode_confオペランド
  • HiRDB（プライマリ機能提供サーバ）の場合：システム共通定義のpd_mode_confオペランド

  それぞれのオペランドについては，マニュアル「分散トランザクション処理機能 OpenTP1 システム定義」，またはマニュアル「スケーラブルデータベースサーバ HiRDB システム定義」を参照してください。
