次のような構成（系1・系2間で系切り替え）の場合に，monsetupコマンドで設定する値の例を示します。

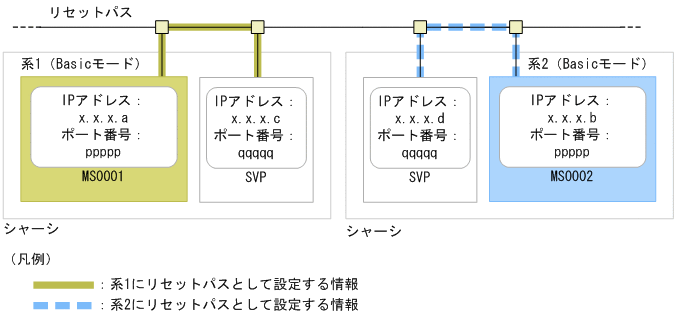

図6-6　リセットパスの設定例1（BladeSymphony）

設定項目	系ごとの設定値
	系1	系2
パーティション名	MS0001	MS0002
リセットパスのIPアドレス	x.x.x.a	x.x.x.b
リセットパスのポート番号	ppppp	ppppp
SVPのIPアドレス	x.x.x.c	x.x.x.d
SVPのポート番号	qqqqq	qqqqq

次のような構成（系1・系2間で系切り替え）の場合に，monsetupコマンドで設定する値の例を示します。

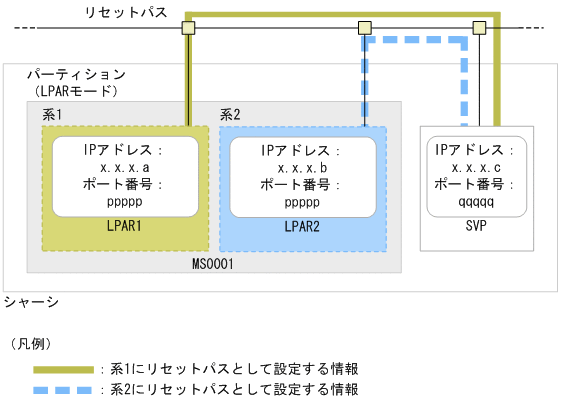

図6-7　リセットパスの設定例2（BladeSymphony）

設定項目	系ごとの設定値
	系1	系2
パーティション名	MS0001	MS0001
LPAR名	LPAR1	LPAR2
リセットパスのIPアドレス	x.x.x.a	x.x.x.b
リセットパスのポート番号	ppppp	ppppp
SVPのIPアドレス	x.x.x.c	x.x.x.c
SVPのポート番号	qqqqq	qqqqq

ここでは，次の条件で運用するシステムでのリセットパスの設定値の例について説明します。

• システム内に，互いに監視し合わない1:1系切り替え構成が二組ある。
• 二組の系切り替え構成がリセットパスを共用している。
• 二組の系切り替え構成がSVPを共用している。


  注意

  ここで説明する系切り替え構成の場合，ホストアドレスの設定（HAモニタの環境設定のaddressオペランド）に注意が必要です。詳細は「5.5.4(2)　系切り替え構成間でリセットパスを共用する場合の注意事項」を参照してください。

これらの条件を満たす，次のような構成（系1・系3間，系2・系4間で系切り替え）の場合に，monsetupコマンドで設定する値の例を次に示します。

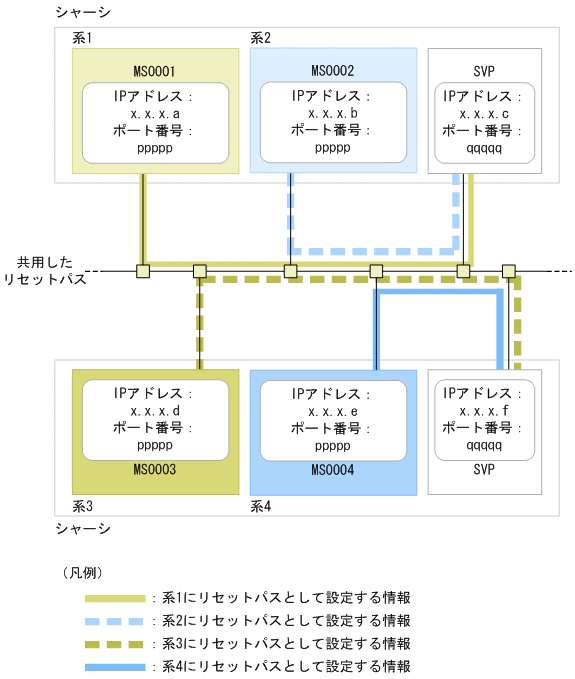

図6-8　リセットパスの設定例3（BladeSymphony）

設定項目	系ごとの設定値
	系1	系2	系3	系4
パーティション名	MS0001	MS0002	MS0003	MS0004
リセットパスのIPアドレス	x.x.x.a	x.x.x.b	x.x.x.d	x.x.x.e
リセットパスのポート番号	ppppp	ppppp	ppppp	ppppp
SVPのIPアドレス	x.x.x.c	x.x.x.c	x.x.x.f	x.x.x.f
SVPのポート番号	qqqqq	qqqqq	qqqqq	qqqqq

この系切り替え構成の場合に，HAモニタの環境設定のaddressオペランドに設定する値の例を次に示します。

設定項目	系ごとの設定値
	系1	系2	系3	系4
自系のホストアドレス	1	2	3	4

ここでは，次の条件で運用するシステムでのリセットパスの設定値の例について説明します。

• システム内に，互いに監視し合わない1:1系切り替え構成が二組ある。
• 二組の系切り替え構成がリセットパスを共用している。
• 二組の系切り替え構成がSVPを共用していない。


  注意

  ここで説明する系切り替え構成の場合，ホストアドレスの設定（HAモニタの環境設定のaddressオペランド）に注意が必要です。詳細は「5.5.4(2)　系切り替え構成間でリセットパスを共用する場合の注意事項」を参照してください。

これらの条件を満たす，次のような構成（系1・系3間，系2・系4間で系切り替え）の場合に，monsetupコマンドで設定する値の例を次に示します。

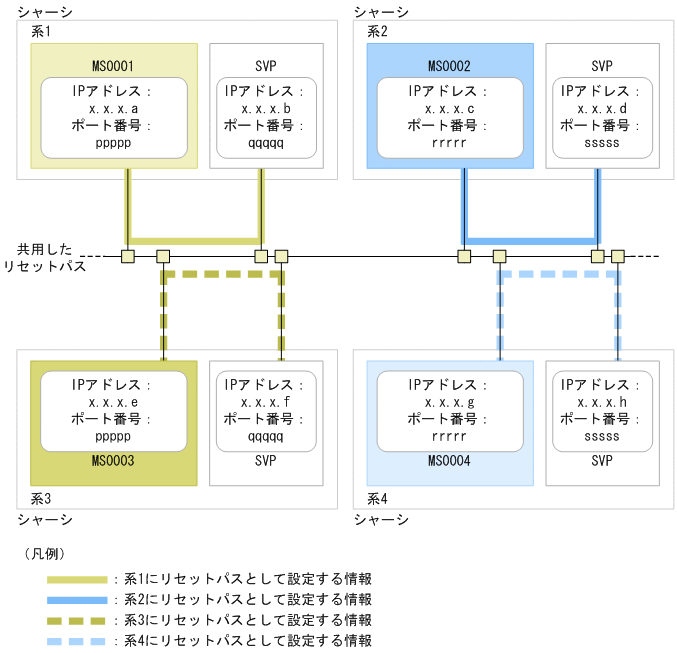

図6-9　リセットパスの設定例4（BladeSymphony）

設定項目	系ごとの設定値
	系1	系2	系3	系4
パーティション名	MS0001	MS0002	MS0003	MS0004
リセットパスのIPアドレス	x.x.x.a	x.x.x.c	x.x.x.e	x.x.x.g
リセットパスのポート番号	ppppp	rrrrr	ppppp	rrrrrr
SVPのIPアドレス	x.x.x.b	x.x.x.d	x.x.x.f	x.x.x.h
SVPのポート番号	qqqqq	sssss	qqqqq	sssss

この系切り替え構成の場合に，HAモニタの環境設定のaddressオペランドに設定する値の例を次に示します。

設定項目	系ごとの設定値
	系1	系2	系3	系4
自系のホストアドレス	1	2	3	4

ここでは，次の条件で運用するシステムのリセットパスの設定値の例について説明します。

• VMware ESXiで仮想化する構成である。
• システムに，互いに監視し合わない1:1系切り替え構成が二組ある。
• 二組の系切り替え構成がリセットパスを共用している。
• 二組の系切り替え構成がSVPを共用している。

これらの条件を満たす，次のような構成（系1・系3間，系2・系4間で系切り替え，系1・系2・系3がVMware ESXiの管理上にある）の場合に，monsetupコマンドで設定する値の例を次に示します。

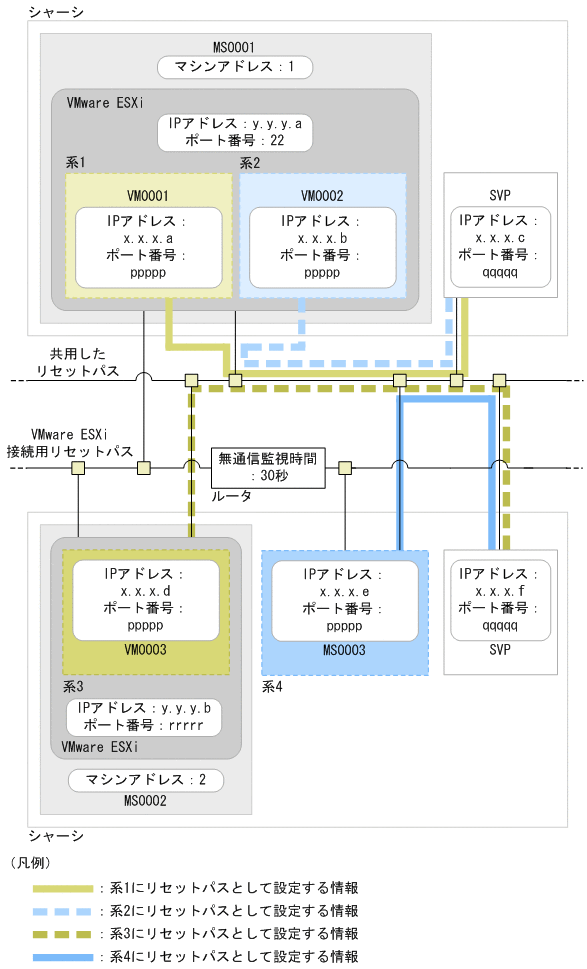

図6-10　リセットパスの設定例5（BladeSymphony）

設定項目	系ごとの設定値
	系1	系2	系3	系4
パーティション名	MS0001	MS0001	MS0002	MS0003
リセットパスのIPアドレス	x.x.x.a	x.x.x.b	x.x.x.d	x.x.x.e
リセットパスのポート番号	ppppp	ppppp	ppppp	ppppp
SVPのIPアドレス	x.x.x.c	x.x.x.c	x.x.x.f	x.x.x.f
SVPのポート番号	qqqqq	qqqqq	qqqqq	qqqqq
マシンアドレス	1	1	2	−
VMware ESXiのIPアドレス	y.y.y.a	y.y.y.a	y.y.y.b	−
VMware ESXiのポート番号	default※	default※	rrrrr	−
仮想マシン名	VM0001	VM0002	VM0003	−

（凡例）−：設定は不要です。

注※　SSH接続用ポート番号（22）を使用する場合，"default"と設定してください。

この構成の場合は，系切り替え構成内のすべての系で，HAモニタの環境設定（sysdef）のvmware_envオペランドにuseを設定してください。

また，系切り替え構成内のすべての系で，monsetup -resetpath sshコマンドで，接続維持パケットの送信間隔に20を設定してください。

ここでは，次の条件で運用するシステムのリセットパスの設定値の例について説明します。

• N+Mコールドスタンバイ構成である。
• 1:1系切り替え構成である。
• 系3として，予備のサーバモジュールが存在する。


  注意

  ここで説明する系切り替え構成の場合，ホストアドレスの設定（HAモニタの環境設定のaddressオペランド）に注意が必要です。詳細は「5.5.4(2)　系切り替え構成間でリセットパスを共用する場合の注意事項」を参照してください。

これらの条件を満たす，次のような構成（系1・系2間で系切り替え，系3が予備のサーバモジュール）の場合に，システムに設定される値の例を次に示します。

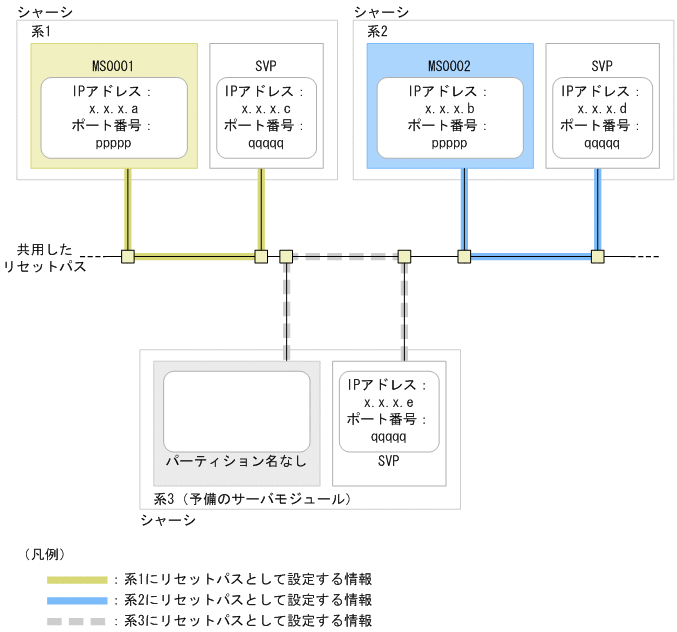

図6-11　リセットパスの設定例6（BladeSymphony）

上記のような設定をするために，monsetupコマンドで指定する値の例を次に示します。

設定項目	系ごとの設定値
	系1	系2	系3
パーティション名	MS0001	MS0002	−
リセットパスのIPアドレス	x.x.x.a	x.x.x.b	−
リセットパスのポート番号	ppppp	ppppp	−
SVPのIPアドレス	auto	auto	−
SVPのポート番号	qqqqq	qqqqq	−

（凡例）−：設定は不要です。

この系切り替え構成の場合に，SVPコマンドモードのHAコマンドで設定する値の例を次に示します。

設定項目	SVPごとの設定値
	系1のSVP	系2のSVP	系3のSVP
SVPのポート番号	qqqqq	qqqqq	qqqqq
パーティション名	MS0001	MS0002	−
N+Mコールドスタンバイ機能に対応したシステム構成で稼働するための設定	Enable	Enable	Enable

（凡例）−：設定は不要です。

ここでは，次の条件で運用するシステムのリセットパスの設定値の例について説明します。

• 相互系切り替え構成である。
• リセット優先系を指定しない（HAモニタの環境設定のcpudownオペランドでsystemを指定している）。

これらの条件を満たす，次のような構成（系1・系2間で系切り替え）の場合に，システムに設定される値の例を次に示します。

図6-12　リセットパスの設定例7（BladeSymphony）

上記のような設定をするために，monsetupコマンドで指定する値の例を次に示します。

設定項目	系ごとの設定値
	系1	系2
パーティション名	MS0001	MS0002
リセットパスのIPアドレス	x.x.x.a	x.x.x.b
リセットパスのポート番号	ppppp	ppppp
SVPのIPアドレス	x.x.x.c	x.x.x.d
SVPのポート番号	qqqqq	qqqqq

この系切り替え構成の場合に，SVPコマンドモードのHAコマンドで設定する値の例を次に示します。

設定項目	SVPごとの設定値
	系1のSVP	系2のSVP
クラスタ管理機能	有効	有効
クラスタマネージャ	有効※	無効

注※　システム内のSVPの，どれか一つだけに「有効」を設定します。
