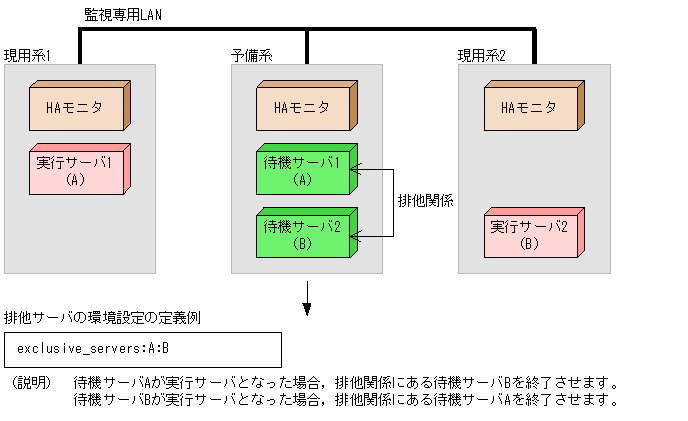

サーバ単位に排他関係にある場合の環境設定の定義例を，次の図に示します。

図8-12　サーバ単位に排他関係にある場合の環境設定の定義例

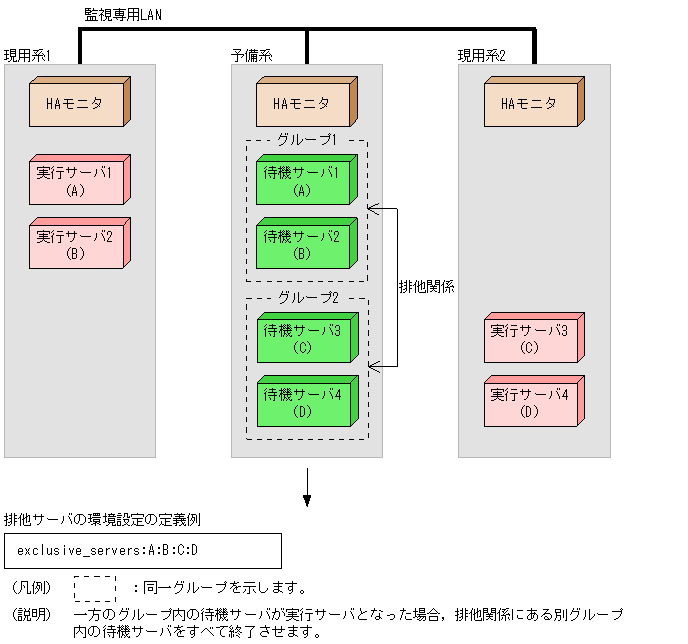

サーバグループ同士が排他関係にある場合の環境設定の定義例を，次の図に示します。

図8-13　グループ単位に排他関係にある場合の環境設定の定義例

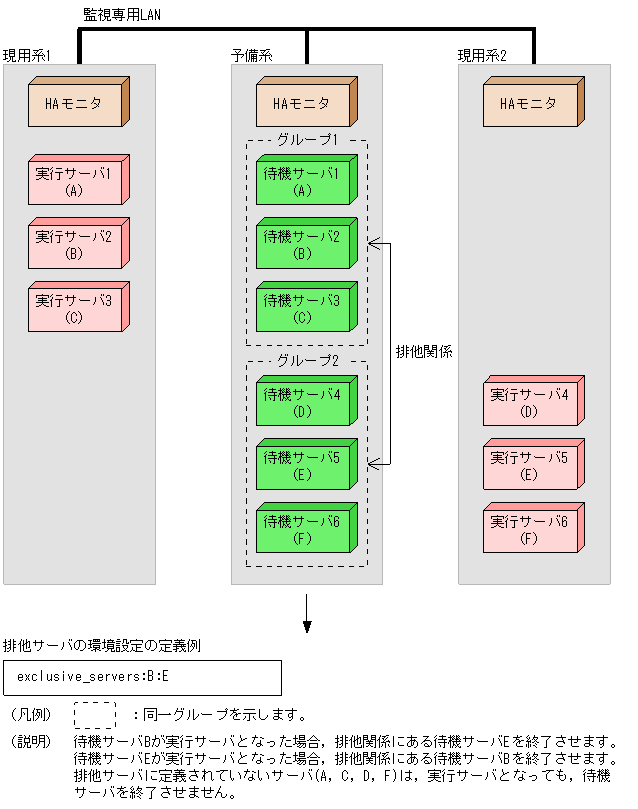

サーバグループ内の一部のサーバで排他関係にある場合の環境設定の定義例を，次の図に示します。

図8-14　グループ内の一部のサーバで排他関係にある場合の環境設定の定義例

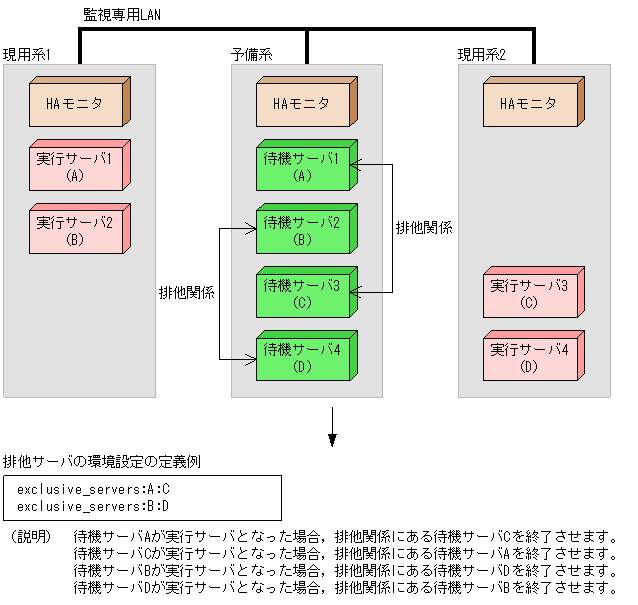

サーバ単位に排他関係（複数）にある場合の環境設定の定義例を，次の図に示します。

図8-15　サーバ単位に排他関係（複数）にある場合の環境設定の定義例

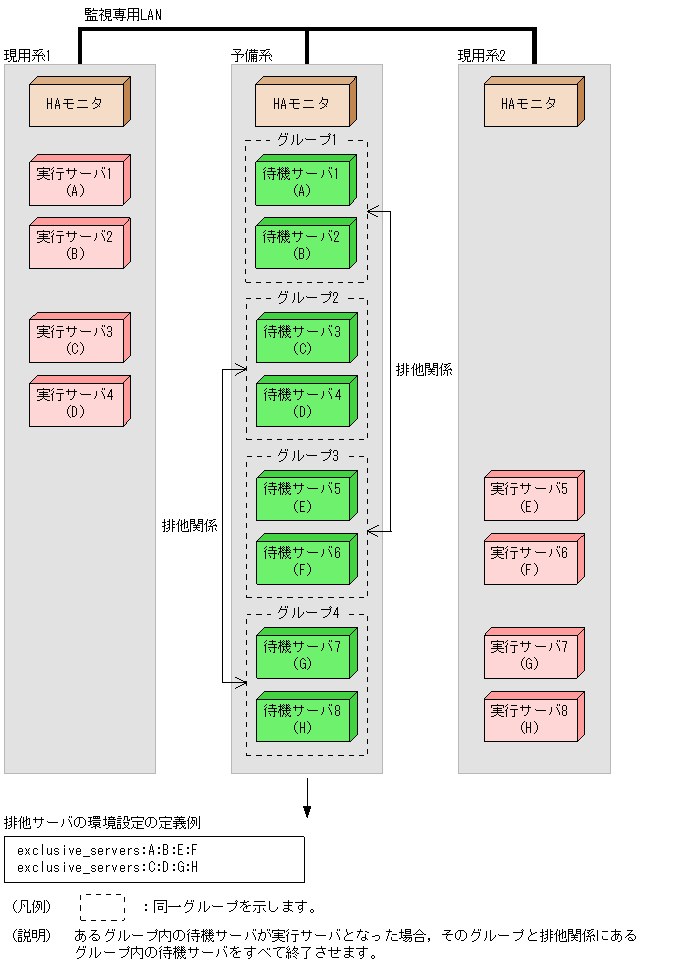

サーバグループ同士が排他関係（複数）にある場合の環境設定の定義例を，次の図に示します。

図8-16　グループ単位に排他関係（複数）にある場合の環境設定の定義例

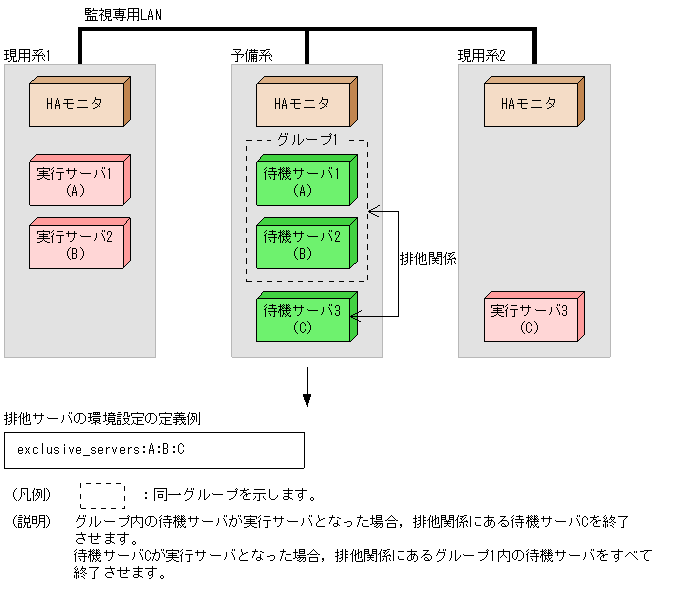

サーバグループとサーバ単体で排他関係にある場合の環境設定の定義例を，次の図に示します。

図8-17　グループとサーバ単体で排他関係にある場合の環境設定の定義例
