設定値の例（BladeSymphony）

マシンの機種がBladeSymphonyの場合の，リセットパスの設定値の例を説明します。ここで示す表にある「設定項目」は，表6-1の「設定に必要な情報」と対応しています。

＜この項の構成＞: (1)　2シャーシ／2系の構成; (2)　1シャーシ／2系の構成; (3)　2シャーシ／4系の構成; (4)　4シャーシ／4系の構成

(1)　2シャーシ／2系の構成

次のような構成（系1・系2間で系切り替え）の場合に，monsetupコマンドで設定する値の例を示します。

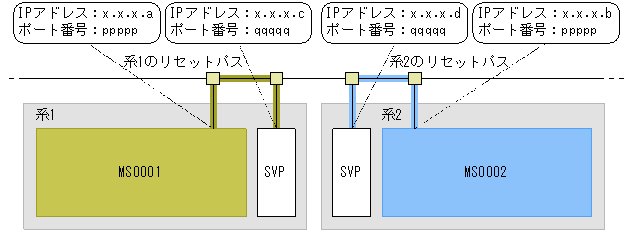

図6-4　リセットパスの設定例1（BladeSymphony）

[図データ]

(2)　1シャーシ／2系の構成

次のような構成（系1・系2間で系切り替え）の場合に，monsetupコマンドで設定する値の例を示します。

図6-5　リセットパスの設定例2（BladeSymphony）

[図データ]

(3)　2シャーシ／4系の構成

ここでは，次の条件で運用するシステムでのリセットパスの設定値の例について説明します。

システム内に，互いに監視し合わない1:1系切り替え構成が二組ある。
二組の系切り替え構成がリセットパスを共用している。
二組の系切り替え構成がSVPを共用している。

注意

ここで説明する系切り替え構成の場合，ホストアドレスの設定（HAモニタの環境設定のaddressオペランド）に注意が必要です。詳細は「5.4.2(2)　系切り替え構成間でリセットパスを共用する場合の注意」を参照してください。

これらの条件を満たす，次のような構成（系1・系3間，系2・系4間で系切り替え）の場合に，monsetupコマンドで設定する値の例を次に示します。

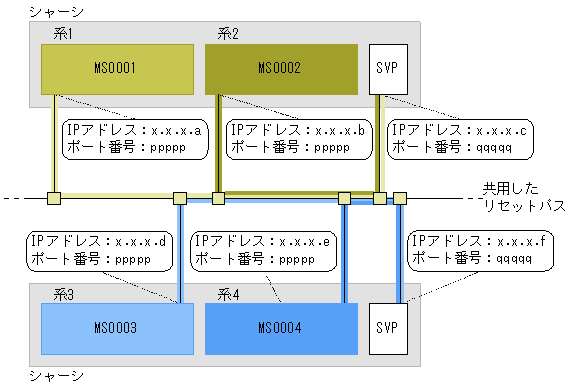

図6-6　リセットパスの設定例3（BladeSymphony）

[図データ]

この系切り替え構成の場合に，HAモニタの環境設定のaddressオペランドに設定する値の例を次に示します。

設定項目	系ごとの設定値
設定項目	系1	系2	系3	系4
自系のホストアドレス	1	2	3	4

(4)　4シャーシ／4系の構成

ここでは，次の条件で運用するシステムでのリセットパスの設定値の例について説明します。

システム内に，互いに監視し合わない1:1系切り替え構成が二組ある。
二組の系切り替え構成がリセットパスを共用している。
二組の系切り替え構成がSVPを共用していない。

注意

ここで説明する系切り替え構成の場合，ホストアドレスの設定（HAモニタの環境設定のaddressオペランド）に注意が必要です。詳細は「5.4.2(2)　系切り替え構成間でリセットパスを共用する場合の注意」を参照してください。

これらの条件を満たす，次のような構成（系1・系3間，系2・系4間で系切り替え）の場合に，monsetupコマンドで設定する値の例を次に示します。

図6-7　リセットパスの設定例4（BladeSymphony）

[図データ]

この系切り替え構成の場合に，HAモニタの環境設定のaddressオペランドに設定する値の例を次に示します。

設定項目	系ごとの設定値
設定項目	系1	系2	系3	系4
自系のホストアドレス	1	2	3	4
