3.6.2　複数系切り替え構成時の環境設定例（AIX）

2:1系切り替え構成やクラスタ型系切り替え構成など，複数の系がある構成では，HAモニタの環境設定は系ごとに，サーバ対応の環境設定はサーバごとに設定します。

HAモニタの環境設定は，すべての系で整合性を取る必要があります。

また，サーバ対応の環境設定も，ペアになるサーバ（実行サーバと待機サーバ）の間で，整合性を取る必要があります。

ペアになるサーバ間で使用する共有ディスクは，サーバ間で同じスペシャルファイル名のボリュームグループに接続します。そのため，ペアになるサーバ間では，起動種別（initialオペランド）以外の指定値を同じにしてください。

なお，ペアにならないサーバ間で同じスペシャルファイル名を指定すると，系切り替えが正しく実行されないことがあります。共有リソースについての指定では，ペアになるサーバ以外で同じ値を指定しないでください。

＜この項の構成＞
(1)　2:1系切り替え構成時の環境設定例（AIX）
(2)　複数スタンバイ構成時の環境設定例（AIX）
(3)　クラスタ型系切り替え構成時の環境設定例（AIX）

(1)　2:1系切り替え構成時の環境設定例（AIX）

2:1系切り替え構成時の，環境設定例で示すシステム構成を，次の図に示します。

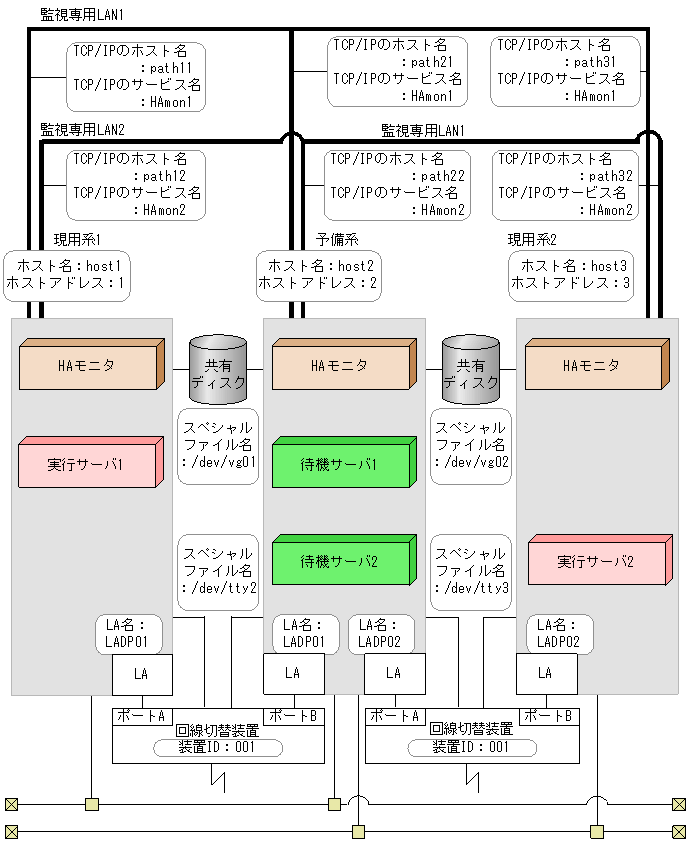

図3-22　2:1系切り替え構成時のシステム構成（AIX）

[図データ]

また，このシステム構成例での前提条件を次に示します。

表3-17　環境設定例の前提条件（2:1系切り替え構成時−HAモニタ）（AIX）

前提条件 現用系1 予備系 現用系2
ホスト名 host1 host2 host3
ホストアドレス 1 2 3
系障害監視時間 30秒 30秒 30秒
サーバ障害監視時間 60秒 60秒 60秒
リセット優先系 online online online
監視パスのヘルスチェック間隔 120分 120分 120分
リセットパスのヘルスチェック間隔 2分 2分 2分

表3-18　環境設定例の前提条件（2:1系切り替え構成時−サーバ）（AIX）

前提条件 サーバ1 サーバ2
現用系1 予備系 予備系 現用系2
サーバプログラム名 /users/server1 /users/server1 /users/server2 /users/server2
サーバ識別名 server1 server1 server2 server2
サーバの起動方法 server server server server
起動種別 online standby standby online

このシステム構成での環境設定例を，次に示します。なお，太字は，すべての系のHAモニタやペアになるサーバ間で，同じ値を指定することを表します。

現用系1の環境設定
HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name         host1,
             address      1,
             patrol       30,
             lan          path11:path12,
             lanport      HAmon1:HAmon2;
function     cpudown      online,
             pathpatrol   120,
             resetpatrol  2;
サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  online,
        disk     /dev/vg01,
        la       LADP01,
        hls      /dev/tty2#001A;

予備系の環境設定
HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name         host2,
             address      2,
             patrol       30,
             lan          path21:path22,
             lanport      HAmon1:HAmon2;
function     cpudown      online,
             pathpatrol   120,
             resetpatrol  2;
サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  standby,
        disk     /dev/vg01,
        la       LADP01,
        hls      /dev/tty2#001B;

/*  サーバ対応の環境設定（サーバ2）  */
server  name     /users/server2,
        alias    server2,
        acttype  server,
        patrol   60,
        initial  standby,
        disk     /dev/vg02,
        la       LADP02,
        hls      /dev/tty3#001A;

現用系2の環境設定
HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name         host3,
             address      3,
             patrol       30,
             lan          path31:path32,
             lanport      HAmon1:HAmon2;
function     cpudown      online,
             pathpatrol   120,
             resetpatrol  2;
サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ2）  */
server  name     /users/server2,
        alias    server2,
        acttype  server,
        patrol   60,
        initial  online,
        disk     /dev/vg02,
        la       LADP02,
        hls      /dev/tty3#001B;

(2)　複数スタンバイ構成時の環境設定例（AIX）

複数スタンバイ構成時の，環境設定例で示すシステム構成を，次の図に示します。

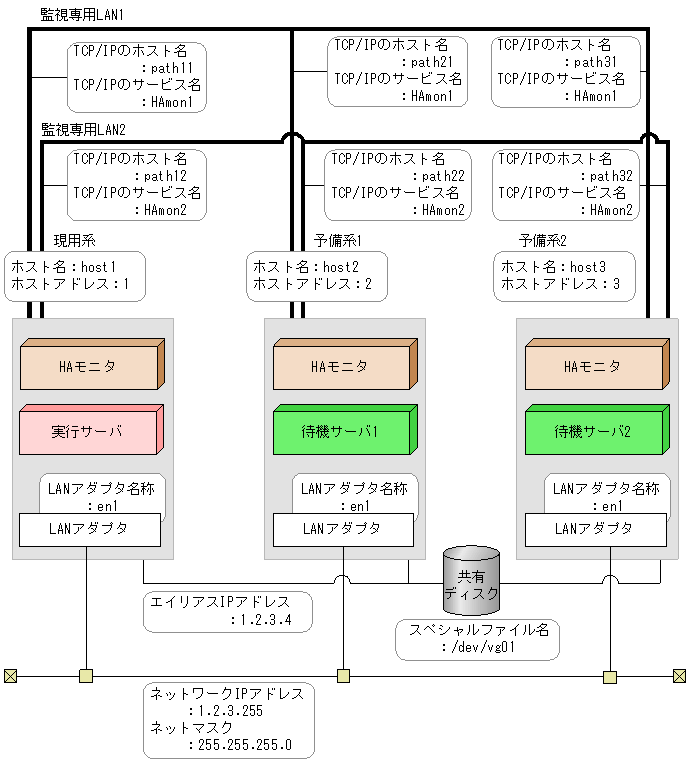

図3-23　複数スタンバイ構成時のシステム構成（AIX）

[図データ]

また，このシステム構成例での前提条件を次に示します。

表3-19　環境設定例の前提条件（複数スタンバイ構成時−HAモニタ）（AIX）

前提条件 現用系 予備系1 予備系2
ホスト名 host1 host2 host3
ホストアドレス 1 2 3
系障害監視時間 60秒 60秒 60秒
サーバ障害監視時間 60秒 60秒 60秒
リセット優先系 online online online
監視パスのヘルスチェック間隔 1分 1分 1分
監視パスの再チェック間隔 3秒 3秒 3秒
監視パスの再チェック回数 3回 3回 3回
マルチスタンバイ機能使用の有無 有 有 有

表3-20　環境設定例の前提条件（複数スタンバイ構成時−サーバ）（AIX）

前提条件 現用系 予備系1 予備系2
サーバプログラム名 /users/server1 /users/server1 /users/server1
サーバ識別名 server1 server1 server1
サーバの起動方法 server server server
起動種別 online standby standby
LANの状態設定ファイル使用の有無 有 有 有
待機サーバ優先度 指定なし 1 2

このシステム構成での環境設定例を，次に示します。なお，太字は，すべての系のHAモニタやペアになるサーバ間で，同じ値を指定することを表します。

現用系の環境設定
HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host1,
             address          1,
             patrol           60,
             lan              path11:path12,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3,
             multistandby     use;
サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name            /users/server1,
        alias           server1,
        acttype         server,
        patrol          60,
        initial         online,
        disk            /dev/vg01,
        lan_updown      use;
LANの状態設定ファイル
サーバ識別名.up（定義ファイル：/opt/hitachi/HAmon/etc/server1.up）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.4 alias netmask 255.255.255.0 broadcast 1.2.3.255
サーバ識別名.down（定義ファイル：/opt/hitachi/HAmon/etc/server1.down）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.4 delete

予備系1の環境設定
HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host2,
             address          2,
             patrol           60,
             lan              path21:path22,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3,
             multistandby     use;
サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name            /users/server1,
        alias           server1,
        acttype         server,
        patrol          60,
        initial         standby,
        disk            /dev/vg01,
        lan_updown      use,
        standbypri      1;
LANの状態設定ファイル
サーバ識別名.up（定義ファイル：/opt/hitachi/HAmon/etc/server1.up）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.4 alias netmask 255.255.255.0 broadcast 1.2.3.255
サーバ識別名.down（定義ファイル：/opt/hitachi/HAmon/etc/server1.down）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.4 delete

予備系2の環境設定
HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name             host3,
             address          3,
             patrol           60,
             lan              path31:path32,
             lanport          HAmon1:HAmon2;
function     pathpatrol       1,
             pathpatrol_retry 3:3,
             multistandby     use;
サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定  */
server  name            /users/server1,
        alias           server1,
        acttype         server,
        patrol          60,
        initial         standby,
        disk            /dev/vg01,
        lan_updown      use,
        standbypri      2;
LANの状態設定ファイル
サーバ識別名.up（定義ファイル：/opt/hitachi/HAmon/etc/server1.up）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.4 alias netmask 255.255.255.0 broadcast 1.2.3.255
サーバ識別名.down（定義ファイル：/opt/hitachi/HAmon/etc/server1.down）

#!/bin/sh
set -x
/usr/sbin/ifconfig en1 inet 1.2.3.4 delete

(3)　クラスタ型系切り替え構成時の環境設定例（AIX）

クラスタ型系切り替え構成時の，環境設定例で示すシステム構成を，次の図に示します。

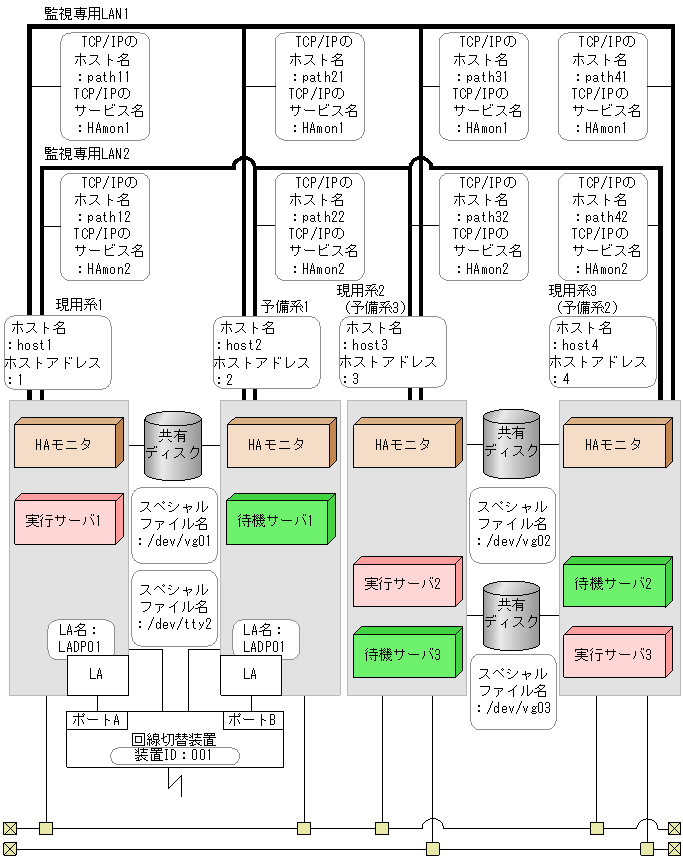

図3-24　クラスタ型系切り替え構成時のシステム構成（AIX）

[図データ]

また，このシステム構成例での前提条件を次に示します。

表3-21　環境設定例の前提条件（クラスタ型系切り替え構成時−HAモニタ）（AIX）

前提条件 現用系1 予備系1 現用系2
（予備系3）		 現用系3
（予備系2）
ホスト名 host1 host2 host3 host4
ホストアドレス 1 2 3 4
系障害監視時間 60秒 60秒 60秒 60秒
サーバ障害監視時間 60秒 60秒 60秒 60秒
リセット優先系 online online online online
監視パスのヘルスチェック間隔 120分 120分 120分 120分
リセットパスのヘルスチェック間隔 2分 2分 2分 2分

表3-22　環境設定例の前提条件（クラスタ型系切り替え構成時−サーバ）（AIX）

前提条件 サーバ1 サーバ2 サーバ3
現用系1 予備系1 現用系2
（予備系3）		 現用系3
（予備系2）		 現用系2
（予備系3）		 現用系3
（予備系2）
サーバプログラム名 /users/server1 /users/server1 /users/server2 /users/server2 /users/server3 /users/server3
サーバ識別名 server1 server1 server2 server2 server3 server3
サーバの起動方法 server server server server server server
起動種別 online standby online standby standby online

このシステム構成での環境設定例を，次に示します。なお，太字は，すべての系のHAモニタやペアになるサーバ間で，同じ値を指定することを表します。

現用系1の環境設定
HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name         host1,
             address      1,
             patrol       60,
             lan          path11:path12,
             lanport      HAmon1:HAmon2;
function     cpudown      online,
             pathpatrol   120,
             resetpatrol  2;
サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  online,
        disk     /dev/vg01,
        la       LADP01,
        hls      /dev/tty2#001A;

予備系1の環境設定
HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name         host2,
             address      2,
             patrol       60,
             lan          path21:path22,
             lanport      HAmon1:HAmon2;
function     cpudown      online,
             pathpatrol   120,
             resetpatrol  2;
サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  standby,
        disk     /dev/vg01,
        la       LADP01,
        hls      /dev/tty2#001B;

現用系2（予備系3）の環境設定
HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name         host3,
             address      3,
             patrol       60,
             lan          path31:path32,
             lanport      HAmon1:HAmon2;
function     cpudown      online,
             pathpatrol   120,
             resetpatrol  2;
サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ2）  */
server  name     /users/server2,
        alias    server2,
        acttype  server,
        patrol   60,
        initial  online,
        disk     /dev/vg02;

/*  サーバ対応の環境設定（サーバ3）  */
server  name     /users/server3,
        alias    server3,
        acttype  server,
        patrol   60,
        initial  standby,
        disk     /dev/vg03;

現用系3（予備系2）の環境設定
HAモニタの環境設定（定義ファイル：/opt/hitachi/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name         host4,
             address      4,
             patrol       60,
             lan          path41:path42,
             lanport      HAmon1:HAmon2;
function     cpudown      online,
             pathpatrol   120,
             resetpatrol  2;
サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ2）  */
server  name     /users/server2,
        alias    server2,
        acttype  server,
        patrol   60,
        initial  standby,
        disk     /dev/vg02;

/*  サーバ対応の環境設定（サーバ3）  */
server  name     /users/server3,
        alias    server3,
        acttype  server,
        patrol   60,
        initial  online,
        disk     /dev/vg03;
