3.5.2　複数系切り替え構成時の環境設定例（HI-UX/WE2）

2:1系切り替え構成およびクラスタ型系切り替え構成では，HAモニタの環境設定は系ごとに，サーバ対応の環境設定はサーバごとに設定します。

HAモニタの環境設定は，すべての系で整合性を取る必要があります。

複数系切り替え構成時に使用するRS-232C LANは，すべての系で同じスペシャルファイル名のアダプタに接続します。そのため，すべての系間では，ホスト名（nameオペランド）とホストアドレス（addressオペランド）以外の指定値を同じにしてください。

また，サーバ対応の環境設定も，ペアになるサーバ（実行サーバと待機サーバ）の間で，整合性を取る必要があります。

ペアになるサーバ間で使用する共有ディスクは，サーバ間で同じスペシャルファイル名のアダプタに接続します。LP名やLANドライバ名も同様です。そのため，ペアになるサーバ間では，起動種別（initialオペランド）以外の指定値を同じにしてください。

なお，ペアにならないサーバ間で同じスペシャルファイル名やLP名を指定すると，系切り替えが正しく実行されないことがあります。共有リソースについての指定では，ペアになるサーバ以外で同じ値を指定しないでください。

＜この項の構成＞
(1)　2:1系切り替え構成時の環境設定例（HI-UX/WE2）
(2)　クラスタ型系切り替え構成時の環境設定例（HI-UX/WE2）

(1)　2:1系切り替え構成時の環境設定例（HI-UX/WE2）

2:1系切り替え構成時の，環境設定例で示すシステム構成を，次の図に示します。

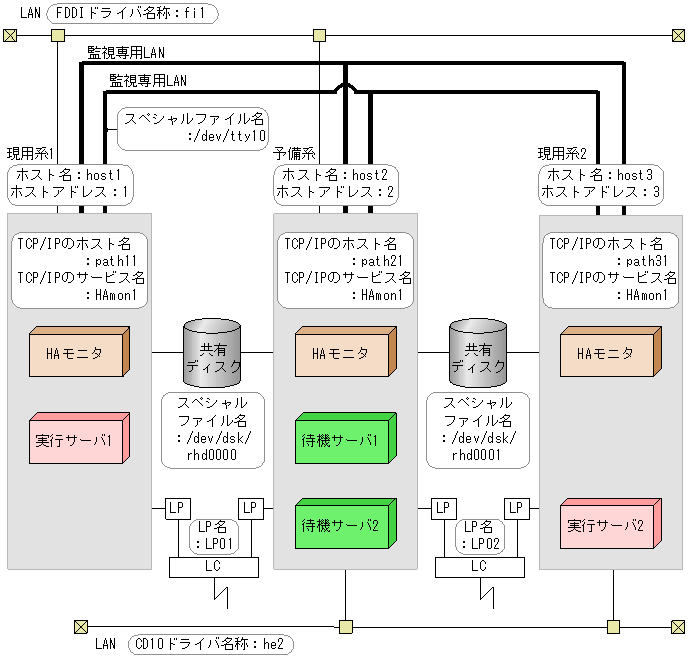

図3-12　2:1系切り替え構成時のシステム構成（HI-UX/WE2）

[図データ]

また，このシステム構成例での前提条件を次に示します。

表3-11　環境設定例の前提条件（2:1系切り替え構成時−HAモニタ）（HI-UX/WE2）

前提条件 現用系1 予備系 現用系2
ホスト名 host1 host2 host3
ホストアドレス 1 2 3
系障害監視時間 60秒 60秒 60秒
サーバ障害監視時間 60秒 60秒 60秒
リセット優先系 online online online
監視パスのヘルスチェック間隔 120分 120分 120分

表3-12　環境設定例の前提条件（2:1系切り替え構成時−サーバ）（HI-UX/WE2）

前提条件 サーバ1 サーバ2
現用系1 予備系 予備系 現用系2
サーバプログラム名 /users/server1 /users/server1 /users/server2 /users/server2
サーバ識別名 server1 server1 server2 server2
サーバの起動方法 server server server server
起動種別 online standby standby online

このシステム構成での環境設定例を，次に示します。なお，太字は，すべての系のHAモニタやペアになるサーバ間で，同じ値を指定することを表します。

現用系1の環境設定
HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name       host1,
             address    1,
             patrol     60,
             path       /dev/tty10,
             lan        path11,
             lanport    HAmon1;
function     cpudown    online,
             pathpatrol  120;
サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  online,
        lp       LP01,
        disk     /dev/dsk/rhd0000,
        fddi     fi1;

予備系の環境設定
HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name       host2,
             address    2,
             patrol     60,
             path       /dev/tty10,
             lan        path21,
             lanport    HAmon1;
function     cpudown    online,
             pathpatrol  120;
サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name     /users/server1,
        alias    server1,
        acttype  server,
        patrol   60,
        initial  standby,
        lp       LP01,
        disk     /dev/dsk/rhd0000,
        fddi     fi1;

/*  サーバ対応の環境設定(サーバ2)  */
server  name     /users/server2,
        alias    server2,
        acttype  server,
        patrol   60,
        initial  standby,
        lp       LP02,
        disk     /dev/dsk/rhd0001,
        cd10     he2;

現用系2の環境設定
HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name       host3,
             address    3,
             patrol     60,
             path       /dev/tty10,
             lan        path31,
             lanport    HAmon1;
function     cpudown    online,
             pathpatrol  120;
サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/*  サーバ対応の環境設定(サーバ2)  */
server  name     /users/server2,
        alias    server2,
        acttype  server,
        patrol   60,
        initial  online,
        lp       LP02,
        disk     /dev/dsk/rhd0001,
        cd10     he2;

(2)　クラスタ型系切り替え構成時の環境設定例（HI-UX/WE2）

クラスタ型系切り替え構成時の，環境設定例で示すシステム構成を，次の図に示します。

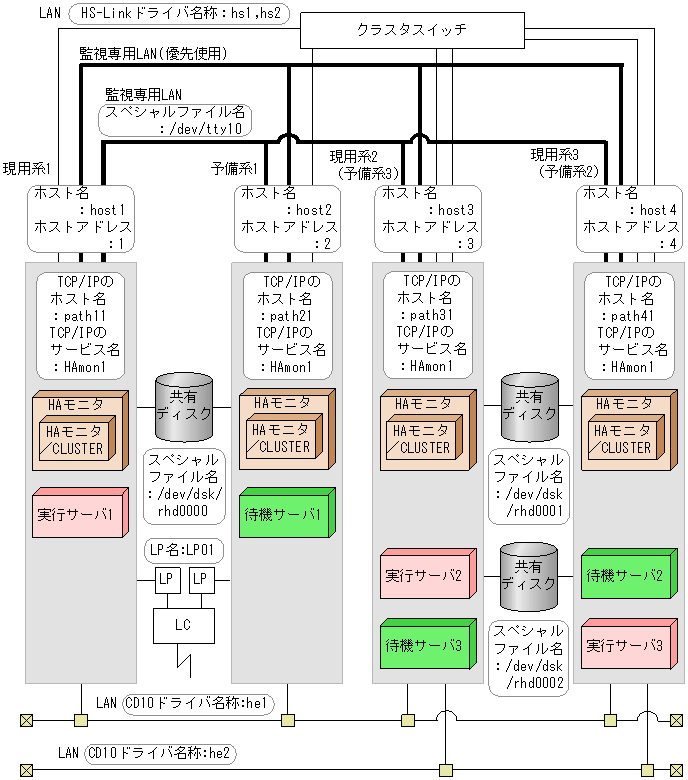

図3-13　クラスタ型系切り替え構成時のシステム構成（HI-UX/WE2）

[図データ]

また，このシステム構成例での前提条件を次に示します。

表3-13　環境設定例の前提条件（クラスタ型系切り替え構成時−HAモニタ）（HI-UX/WE2）

前提条件 現用系1 予備系1 現用系2
（予備系3）		 現用系3
（予備系2）
ホスト名 host1 host2 host3 host4
ホストアドレス 1 2 3 4
系障害監視時間 60秒 60秒 60秒 60秒
サーバ障害監視時間 60秒 60秒 60秒 60秒
リセット優先系 online online online online
監視パスのヘルスチェック間隔 120分 120分 120分 120分
HAモニタ／CLUSTER使用の有無 有 有 有 有

表3-14　環境設定例の前提条件（クラスタ型系切り替え構成時−サーバ）（HI-UX/WE2）

前提条件 サーバ1 サーバ2 サーバ3
現用系1 予備系1 現用系2
（予備系3）		 現用系3
（予備系2）		 現用系2
（予備系3）		 現用系3
（予備系2）
サーバプログラム名 /users/server1 /users/server1 /users/server2 /users/server2 /users/server3 /users/server3
サーバ識別名 server1 server1 server2 server2 server3 server3
サーバの起動方法 server server server server server server
起動種別 online standby online standby standby online
アダプタ障害時の通信回復手段 server server server server server server

このシステム構成での環境設定例を，次に示します。なお，太字は，すべての系のHAモニタやペアになるサーバ間で，同じ値を指定することを表します。

現用系1の環境設定
HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name       host1,
             address    1,
             patrol     60,
             path       /dev/tty10,
             lan        path11,
             lanport    HAmon1,
             cluster    use;
function     cpudown    online,
             pathpatrol  120;
サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name          /users/server1,
        alias         server1,
        acttype       server,
        patrol        60,
        initial       online,
        lp            LP01,
        disk          /dev/dsk/rhd0000,
        hslink        hs1,
        cd10          he1,
        adp_recovery  server;

予備系の環境設定
HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name       host2,
             address    2,
             patrol     60,
             path       /dev/tty10,
             lan        path21,
             lanport    HAmon1,
             cluster    use;
function     cpudown    online,
             pathpatrol  120;
サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name          /users/server1,
        alias         server1,
        acttype       server,
        patrol        60,
        initial       standby,
        lp            LP01,
        disk          /dev/dsk/rhd0000,
        hslink        hs1,
        cd10          he1,
        adp_recovery  server;

現用系2（予備系3）の環境設定
HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name       host3,
             address    3,
             patrol     60,
             path       /dev/tty10,
             lan        path31,
             lanport    HAmon1,
             cluster    use;
function     cpudown    online,
             pathpatrol  120;
サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ2）  */
server  name          /users/server2,
        alias         server2,
        acttype       server,
        patrol        60,
        initial       online,
        disk          /dev/dsk/rhd0001,
        hslink        hs1,
        cd10          he1,
        adp_recovery  server;

/*  サーバ対応の環境設定（サーバ3）  */
server  name          /users/server3,
        alias         server3,
        acttype       server,
        patrol        60,
        initial       standby,
        disk          /dev/dsk/rhd0002,
        hslink        hs2,
        cd10          he2,
        adp_recovery  server;

現用系3（予備系2）の環境設定
HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name       host4,
             address    4,
             patrol     60,
             path       /dev/tty10,
             lan        path41,
             lanport    HAmon1,
             cluster    use;
function     cpudown    online,
             pathpatrol  120;
サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ2）  */
server  name          /users/server2,
        alias         server2,
        acttype       server,
        patrol        60,
        initial       standby,
        disk          /dev/dsk/rhd0001,
        hslink        hs1,
        cd10          he1,
        adp_recovery  server;

/*  サーバ対応の環境設定（サーバ3）  */
server  name          /users/server3,
        alias         server3,
        acttype       server,
        patrol        60,
        initial       online,
        disk          /dev/dsk/rhd0002,
        hslink        hs2,
        cd10          he2,
        adp_recovery  server;

3500統合クラスタモデルを適用する場合の，環境設定例で示すシステム構成を，次の図に示します。

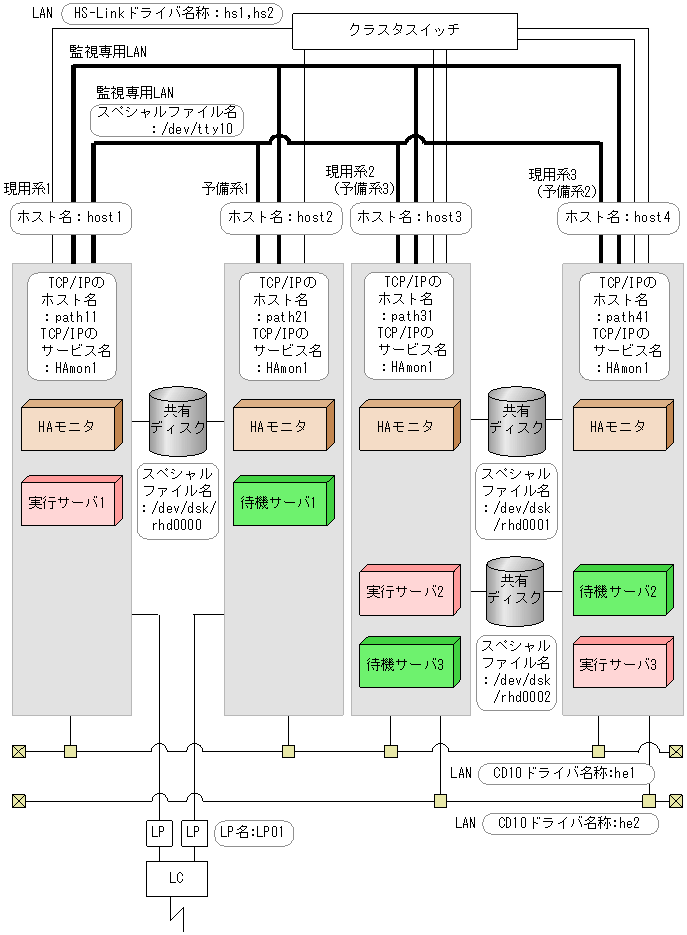

図3-14　環境設定例で示すシステム構成（3500統合クラスタモデル）（HI-UX/WE2）

[図データ]

また，このシステム構成例での前提条件を次に示します。

表3-15　環境設定例の前提条件（3500統合クラスタモデル適用時−HAモニタ）（HI-UX/WE2）

前提条件 現用系1 予備系1 現用系2
（予備系3）		 現用系3
（予備系2）
ホスト名 host1 host2 host3 host4
ホストアドレス system※ system※ system※ system※
系障害監視時間 60秒 60秒 60秒 60秒
サーバ障害監視時間 60秒 60秒 60秒 60秒
リセット優先系 online online online online

注※
統合クラスタモデルを使用する場合，システムのデフォルト値が仮定されるため，現用系，予備系ともにsystemを指定します。

表3-16　環境設定例の前提条件（3500統合クラスタモデル適用時−サーバ）（HI-UX/WE2）

前提条件 サーバ1 サーバ2 サーバ3
現用系1 予備系1 現用系2
（予備系3）		 現用系3
（予備系2）		 現用系2
（予備系3）		 現用系3
（予備系2）
サーバプログラム名 /users/server1 /users/server1 /users/server2 /users/server2 /users/server3 /users/server3
サーバ識別名 server1 server1 server2 server2 server3 server3
サーバの起動方法 server server server server server server
起動種別 online standby online standby standby online

このシステム構成での環境設定例を，次に示します。なお，太字は，すべての系のHAモニタやペアになるサーバ間で，同じ値を指定することを表します。

現用系1の環境設定
HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name       host1,
             address    system,
             patrol     60,
             lan        path11,
             lanport    HAmon1,
             resetpath  /dev/tty10;
function     cpudown    online;
サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name          /users/server1,
        alias         server1,
        acttype       server,
        patrol        60,
        initial       online,
        lp            LP01,
        disk          /dev/dsk/rhd0000,
        hslink        hs1,
        cd10          he1;

予備系1の環境設定
HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name       host2,
             address    system,
             patrol     60,
             lan        path21,
             lanport    HAmon1,
             resetpath  /dev/tty10;
function     cpudown    online;
サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ1）  */
server  name          /users/server1,
        alias         server1,
        acttype       server,
        patrol        60,
        initial       standby,
        lp            LP01,
        disk          /dev/dsk/rhd0000,
        hslink        hs1,
        cd10          he1;

現用系2（予備系3）の環境設定
HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name       host3,
             address    system,
             patrol     60,
             lan        path31,
             lanport    HAmon1,
             resetpath  /dev/tty10;
function     cpudown    online;
サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ2）  */
server  name          /users/server2,
        alias         server2,
        acttype       server,
        patrol        60,
        initial       online,
        disk          /dev/dsk/rhd0001,
        hslink        hs1,
        cd10          he1;

/*  サーバ対応の環境設定（サーバ3）  */
server  name          /users/server3,
        alias         server3,
        acttype       server,
        patrol        60,
        initial       standby,
        disk          /dev/dsk/rhd0002,
        hslink        hs2,
        cd10          he2;

現用系3（予備系2）の環境設定
HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/*  HAモニタの環境設定  */
environment  name       host4,
             address    system,
             patrol     60,
             lan        path41,
             lanport    HAmon1,
             resetpath  /dev/tty10;
function     cpudown    online;
サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/*  サーバ対応の環境設定（サーバ2）  */
server  name          /users/server2,
        alias         server2,
        acttype       server,
        patrol        60,
        initial       standby,
        disk          /dev/dsk/rhd0001,
        hslink        hs1,
        cd10          he1;

/*  サーバ対応の環境設定（サーバ3）  */
server  name          /users/server3,
        alias         server3,
        acttype       server,
        patrol        60,
        initial       online,
        disk          /dev/dsk/rhd0002,
        hslink        hs2,
        cd10          he2;
