次の手順で実行します。なお，実行前の各種ファイルの設定方法の詳細については，「7.　XMAP3 Serverの環境設定」を参照してください。

1. 自端末のホスト名（/etc/hosts）を設定します。
2. 仮想端末定義ファイル（XMAPhosts）を設定します。
   提供AP中で指定している仮想端末名を次に示します。
   GUI画面およびCUI画面：DSP001
   シリアルプリンタ　　 ：PRT001
   ページプリンタ　　　 ：PRT002

3. サービス名ファイル（XPWhosts）を設定します。
   仮想端末定義ファイル（XMAPhosts）の仮想端末名と，実際の出力先を関連づけます。

4. XMAP3サーバを起動します。


   /opt/HIXMAP/bin/xpwdaemon -s &

5. 実行形式APのメニュー画面を表示します。

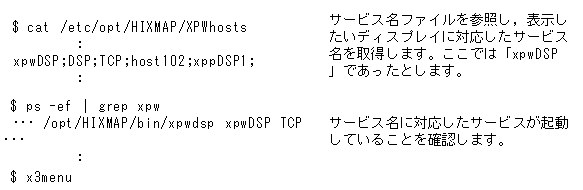

   ホスト名「host102」のディスプレイ「host102:0.0」に表示する場合を例に説明します。




   コマンドの説明：x3menu
   デバイス名に対応するディスプレイにメニュー画面を表示します。

6. メニュー画面から実行したいサンプルを選択して［了解］ボタンを選択します。

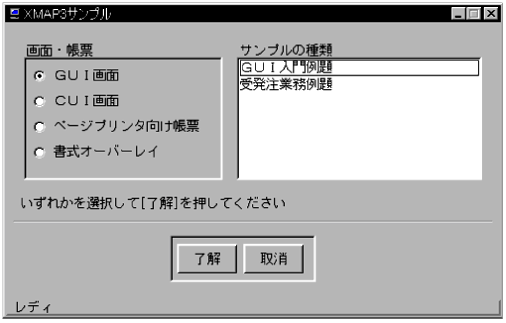

   • メニュー画面




   • ラジオボタンから実行させたいデバイスを選択すると，右のリストボックスにサンプルの種類が表示されるので実行したいサンプルを選択し［了解］ボタンを押します。
     各デバイスで実行できるサンプルプログラムを表B-1に示します。


     表B-1　各デバイスで実行できるサンプルプログラム

     デバイス種別	実行できるサンプルプログラム
     GUI画面	GUI入門例題
     	受発注業務例題
     CUI画面	GUI入門例題
     	受発注業務例題
     ページプリンタ向け帳票	帳票入門例題
     書式オーバレイ※	書式入門例題

     注※　書式入門例題はAIX，HP-UXおよびSolarisで提供しています。




APの作成に際して，利用できそうなパターンがあれば，ユーザの開発環境にコピーして，エディタで編集してプログラム作成に利用します。これらのファイルは，次に示すディレクトリに格納されています。


/opt/HIXMAP/patterns


APパターンを表B-2〜表B-5に示します。

表B-2　APパターン（画面）（プログラムパターン）

用途	パターン名	概要	対応する定義サンプル
メニュー画面	BTMENU01.cbl	ログイン画面からメニュー画面を起動する。プッシュボタンまたはファンクションキーの選択によって，アプリケーションプログラムを起動する。	ログインウィンドウ（GPASW1），一段ボタンメニュー（BMENU1）との併用を想定している。
	SLMENU01.cbl	ログイン画面からメニュー画面を起動する。ラジオボタンまたはテンキーの選択によって，アプリケーションプログラムを起動する。	ログインウィンドウ（GPASW1），一段ラジオボタンメニュー（SMENU1）との併用を想定している。
画面入出力	GENDSP01.cbl	一つの画面に対応した画面入出力処理をする。TRANSCEIVE文を使用して画面入出力を実行する。	一般の画面に適用できる。
	GENDSP02.cbl	複数画面に対応した画面入出力処理をする。次画面の処理には，サブプログラム（GENDSP03で作成）を呼び出す。CALL文を使用して画面入出力を実行する。	一般の画面に適用できる。
	GENDSP03.cbl	GENDSP02から呼ばれるサブプログラムで，CALL文を使用して画面入出力を実行する。	一般の画面に適用できる。
画面入出力・帳票出力	DSPPRT01.cbl	画面入出力処理を実行したあと，帳票を出力する。	一般の画面，帳票に適用できる。

表B-3　APパターン（画面）（部品パターン）

パターン名	処理概要	対応する定義サンプル
NXTDSP01.cbl	画面入出力処理の追加コーディングである。	一般の画面に適用できる。
ATRCRS01.cbl	特定の入力または入出力テキストの文字色を変更して，フォーカスまたはカーソル位置を該当テキストに設定する。	一般の画面に適用できる。
CLRINP01.cbl	表示画面の入力テキストを初期化する。	一般の画面に適用できる。
FLDHLP01.cbl	フィールドに対応するヘルプ画面を表示する。	小ダイアログ・中ダイアログ（HELP01）との併用を想定している。
MODATR01.cbl	入力，入出力，または出力テキストの文字色を変更する。	一般の画面に適用できる。
PRTWRT01.cbl	表示画面の一つのテキストだけを書き換える。	一般の画面に適用できる。
SETCRS01.cbl	フォーカスまたはカーソル位置を設定する。	一般の画面に適用できる。

表B-4　APパターン（帳票，書式オーバレイ）（プログラムパターン）

用途	パターン名	概要	対応する定義サンプル
帳票出力	GENREP01.cbl	1種類の帳票を出力する。	一般の帳票に適用できる。

表B-5　APパターン（帳票，書式オーバレイ）（部品パターン）

パターン名	処理概要	対応する定義サンプル
NXTREP01.cbl	帳票出力処理の追加コーディングである。	一般の帳票に適用できる。

(a)　サンプルAPのリソース

次の手順で実行形式のAPを作成し，実行したあと，ユーザ作成のAPに利用できそうなソースファイル，画面・帳票シートをユーザの開発環境にコピーして利用します。なお，実行前の各種ファイルの設定方法の詳細については，「7.　XMAP3 Serverの環境設定」を参照してください。

1. 自端末のホスト名（/etc/hosts）を設定します。
2. 仮想端末定義ファイル（XMAPhosts）を設定します。
   提供のAP中で指定している仮想端末名を次に示します。
   GUI画面およびCUI画面：DSP001
   シリアルプリンタ　　：PRT001
   ページプリンタ　　　：PRT002

3. サービス名ファイル（XPWhosts）を設定します。
   仮想端末定義ファイル（XMAPhosts）の仮想端末名と，実際の出力先を関連づけます。

4. XMAP3サーバを起動します。


   /opt/HIXMAP/bin/xpwdaemon -s &

5. 提供パネル定義文ファイルからマップを生成し，提供ソースをコンパイルします。

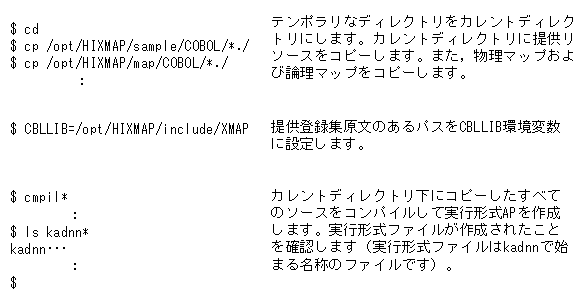

   次に示す手順でマップ生成とソースコンパイルをします。なお，ここでは日立COBOLのAPについて手順を示しています。そのほかのケースについては，リソースファイルのコピー元（/opt/HIXMAP/samples/COBOL/*）を変更して作業してください。




   • COBOL用提供ファイル
     日立COBOLのサンプルソースと，画面・帳票マップの一覧を表B-6に示します。これらのファイルは，次に示すディレクトリに格納されています。
     /opt/HIXMAP/samples/COBOL サンプルソース
     /opt/HIXMAP/map/COBOL 物理マップ，論理マップ


     表B-6　日立COBOLのサンプルソースと，画面・帳票マップの一覧

     実行形式ファイル名	ソースファイル名	使用物理マップ名	ファイルの内容
     kadnngc	kadn1gc.cbl	KADxGCND	受発注業務（GUI）
     	kadn1prt.cbl	KAD1SC6A	−
     		KAD1PC6G	−
     	cmpilKGC	−	コンパイルコマンド
     kadnncc	kadn1cc.cbl	KADxCCNC	受発注業務（CUI）
     	kadn1pc.cbl	KAD1SC6A	−
     		KAD1PC6G	−
     	cmpilKCC	−	コンパイルコマンド
     jyutugc	jyutugc.cbl	JYU1GCND	GUI入門例題
     	cmpilJGC	−	コンパイルコマンド
     jyutucc	jyutucc.cbl	JYU1CCNC	CUI入門例題
     	cmpilJCC	−	コンパイルコマンド
     jyutupc	jyutupc.cbl	JYU1PC6G	帳票入門例題
     	cmpilJPC	−	コンパイルコマンド
     jyutufc	jyutufc.cbl	JYU1FC6G.fmp	書式入門例題
     	cmpilJFC	−	コンパイルコマンド

     （凡例）　−：該当しない

     注1　実行形式ファイルは，提供コンパイルコマンドの実行によって生成されます。

     注2　書式入門例題は，AIX，HP-UXおよびSolarisで提供しています。

     　



   • C言語用提供ファイル
     C言語のサンプルソースと，画面・帳票マップについては，次に示すディレクトリに格納されています。提供サンプルの内容は日立COBOL用と同じです。ただし，ソースファイル名は「kadn1*h〜.c」となり，実行形式サンプルは，「kadnn*h〜」という名称で作成されます。コンパイルコマンドの名称は日立COBOL用と同じです。
     /opt/HIXMAP/samples/C サンプルソース
     /opt/HIXMAP/map/C 物理マップ，論理マップ
