表示・印刷環境ファイルで設定する表示色とPC XMAP3の画面定義で指定する表示色との関係を，図7-11に示します。

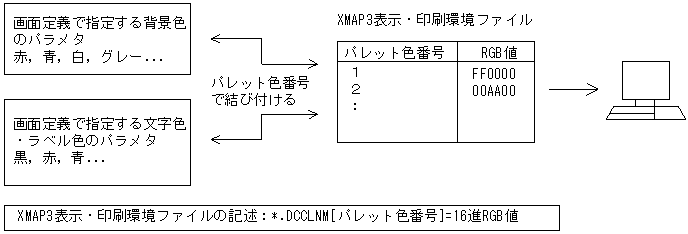

図7-11　表示・印刷環境ファイルとPC XMAP3での画面定義との関係

PC XMAP3の画面定義で指定する表示色には，それぞれパレット色番号が割り当てられています。例えば，文字色の赤には「1」，黒には「8」，背景色の赤には「9」というパレット色番号が割り当てられています。

表示・印刷環境ファイルには，そのパレット色番号に対応する色の構成要素をRGB値として定義します。RGB値とは，表示色を赤（Red），緑（Green），青（Blue）の3原色に分解し，それぞれの色合いを0〜FF（255）までの16進数で表したものです。

例えば，表示・印刷環境ファイルに「*.DCCLNM[1]=FF0000」と記述した場合，PC XMAP3の画面定義で「赤」に指定した文字はRGB値「FF0000」の色で表示されます。

文字色（拡張文字色），背景色（拡張背景色）の表示・印刷環境ファイルでのパラメタを，次に示します。なお，この指定はディスプレイの表示色が256色以上のときだけ，有効となります。

表7-29　表示・印刷環境ファイルでのパラメタ（文字色と背景色）

画面定義での表示色		パレット色番号	パラメタ(デフォルト値)
種別	色
文字色	赤	カラーパレット色番号1	*.DCCLNM[1]（FF0000）
	緑	カラーパレット色番号2	*.DCCLNM[2]（00AA00）
	黄	カラーパレット色番号3	*.DCCLNM[3]（FFCD00）
	青	カラーパレット色番号4	*.DCCLNM[4]（0000FF）
	紫	カラーパレット色番号5	*.DCCLNM[5]（D24AD2）
	空	カラーパレット色番号6	*.DCCLNM[6]（00D7FF）
	白	カラーパレット色番号7	*.DCCLNM[7]（FFFFFF）
	黒	カラーパレット色番号8	*.DCCLNM[8]（000000）
拡張文字色	ダークレッド	−	*.DCCLXF[1]（800000）
	ダークグリーン	−	*.DCCLXF[2]（008000）
	ダークイエロー	−	*.DCCLXF[3]（FF871E）
	ダークブルー	−	*.DCCLXF[4]（000080）
背景色	赤	カラーパレット色番号9	*.DCCLNM[9]（F07880）
	緑	カラーパレット色番号10	*.DCCLNM[10]（96C896）
	黄	カラーパレット色番号11	*.DCCLNM[11]（E5E520）
	青	カラーパレット色番号12	*.DCCLNM[12]（729FFF）
	紫	カラーパレット色番号13	*.DCCLNM[13]（FFA6AF）
	空	カラーパレット色番号14	*.DCCLNM[14]（9DBFF5）
	白	カラーパレット色番号15	*.DCCLNM[15]（F0F0F0）
	グレー	カラーパレット色番号16	*.DCCLNM[16]（BFBFC9）
拡張背景色	黒	−	*.DCCLXB[1]（000000）
	ライトグレー	−	*.DCCLXB[2]（E0E0E0）
	ダークグレー	−	*.DCCLXB[3]（808080）
	ライトグリーン	−	*.DCCLXB[4]（C0F0C0）
	ダークグリーン	−	*.DCCLXB[5]（008000）
	ライトイエロー	−	*.DCCLXB[6]（FFFFAA）
	ダークブルー	−	*.DCCLXB[7]（000080）

（凡例）

−：該当なし
