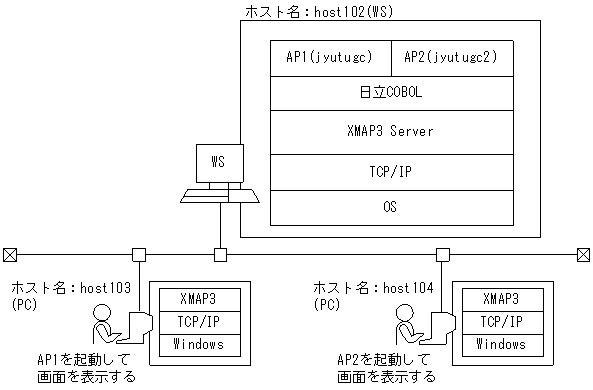

この例では，ホスト名host102のWSにある二つのAPを別々のPCから起動して，APを起動したPCのディスプレイに画面を表示します。具体的には，ホスト名host103のPCからAP1（jyutugc）を，ホスト名host104のPCからAP2（jyutugc2）を実行して，それぞれ自ホストのディスプレイに画面を表示します。

• サーバ側の環境

  • ホスト名host102のWS
    IPアドレス：200.10.10.2

• クライアント側の環境

  • ホスト名host103のPC
    IPアドレス：200.10.10.3

  • ホスト名host104のPC
    IPアドレス：200.10.10.4


上記以外の項目は，環境設定ファイルの標準値を使用します。また， XMAP3 Server以外で，ポート番号8500を使用するプログラムはないと仮定します。

(a)　ホスト名host103のPCに画面を表示するAP

提供サンプルソース（jyutugc.cbl）をコンパイルし，実行形式ファイル用ディレクトリ（/XMAPUSER/userprog/bin）に出力した，実行形式ファイル（jyutugc）を使用します。APが使用する実行形式の物理マップ（JYU1GCND）も，実行形式ファイルと同じディレクトリにあると仮定します。

jyutugc.cblのSYMBOLIC TERMINAL部のディスプレイに関する部分を次に示します。

(b)　ホスト名host104のPCに画面を表示するAP

提供サンプルソースを編集して，APを作成します。APの作成手順を次に示します。

1. 提供サンプルソース（jyutugc.cbl）を/XMAPUSER/userprog/sourceに複写して，jyutugc2.cblというファイル名に変更します。
2. ソース中の仮想端末名を，「DSP001」から「DSP002」に変更します。
3. コンパイルして，/XMAPUSER/userprog/binに実行形式ファイル（jyutugc2）を作成します。

なお，APが使用する実行形式の物理マップ（JYU1GCND）も，実行形式ファイルと同じディレクトリにあると仮定します。

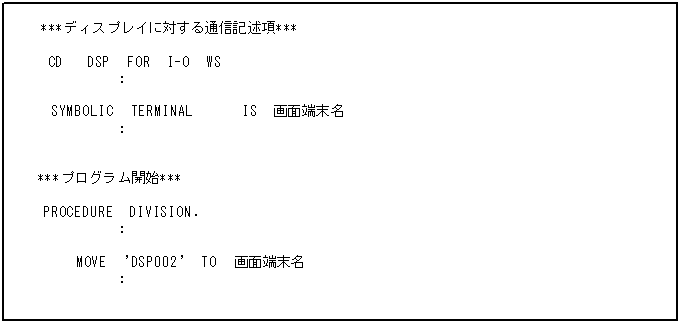

jyutugc2.cblのSYMBOLIC TERMINAL部のディスプレイに関する部分を次に示します。

サーバ側のWSとクライアント側のPCで，環境設定ファイルを編集します。次に，サーバとクライアントで編集するファイルについて説明します。

(a)　サーバ側で編集するファイル

ホスト名host102のWSで，次の環境設定ファイルを編集します。

• ポート番号管理ファイル
• ホストアドレス管理ファイル
• 仮想端末定義ファイル
• サービス名ファイル

各ファイルの記述内容を次に示します。なお，XMAP3 Serverで提供する環境設定ファイルの内容からユーザ環境に合わせて変更した部分については網掛けとします。環境設定ファイルの詳細については，「7.6　環境設定ファイルの編集」を参照してください。

• ポート番号管理ファイル（services）




• ホストアドレス管理ファイル（hosts）
  hostsファイルに，次のように設定されているか確認してください。記述されていない場合は，記述してください。ただし，DNSを使用した環境では，この設定は不要です。

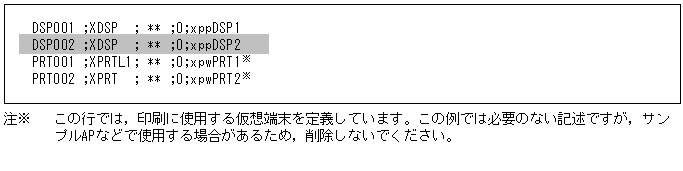

• 仮想端末定義ファイル（XMAPhosts）

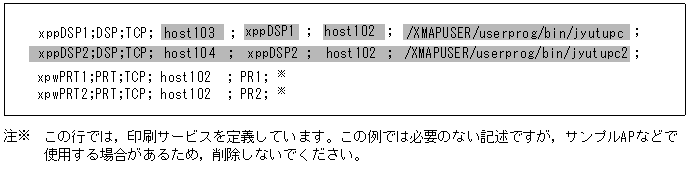

• サービス名ファイル（XPWhosts）
  クライアントがPCの場合は，デバイス名の代わりに同一行の先頭に指定したサービス名を指定します。また，APが動作するWSのホスト名やAPの完全パス名も指定する必要があります。




(b)　クライアント側で編集するファイル

ホスト名host103およびhost104の各PCで，次の環境設定ファイルを編集します。

• ポート番号管理ファイル
• ホストアドレス管理ファイル

各ファイルの記述内容を，次に示します。

• ポート番号管理ファイル（services）




• ホストアドレス管理ファイル（hosts）
  hostsファイルに，次のように設定されているか確認してください。記述されていない場合は，記述してください。




APを実行する手順を説明します。

1. ホスト名host102のWSで次のコマンドを入力して，サーバ側のXMAP3サーバを起動します。各サーバが起動した状態で環境設定ファイルを編集した場合は，一度停止してから再起動します。


     /opt/HIXMAP/bin/xpwdaemon -s &

2. PCでXmap3clt.exeを起動して，クライアント側のXMAP3クライアントを起動します。
   XMAP3クライアントが起動されると，ホスト名host102のWS上にあるAPが自動的に起動され，PCのディスプレイに画面が表示されます。
