ユーザIDとパスワードを入力するためのユーザ登録確認画面を表示します。ユーザIDとパスワードを照合して登録があれば，次にメニュー画面を表示します。このメニュー画面で，プッシュボタンまたはファンクションキーを使用して次の処理を選ぶと，選ばれたメニューに対応した使用ごとのAPを起動します。

メニュー画面の表示処理の概要を次に示します。

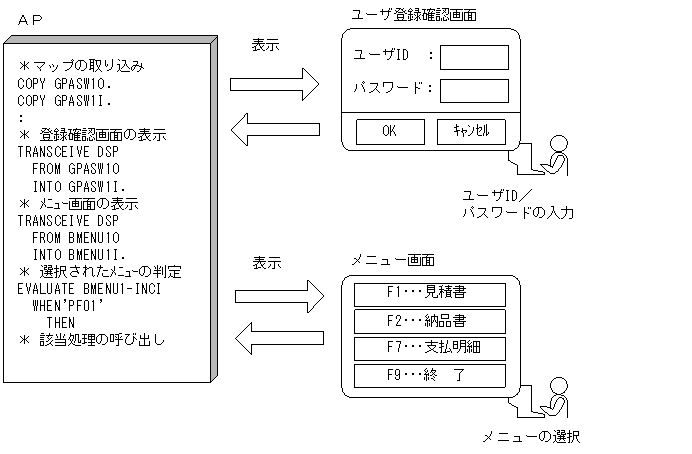

図5-17　メニュー画面の表示処理

作成する画面の基になる定義サンプル，または画面のレイアウトパターンを次に示します。

作成する画面	適用できるパターン
	画面の定義サンプル名	画面のレイアウトパターン名
ユーザ登録確認画面：	GPASW1ND	ログインウィンドウ
メニュー画面：	BMENU1ND	一段ボタンメニュー

ユーザ登録確認画面には次の特長があります。

• パスワードを入力する項目の使用目的を「パスワード」と指定すると，パスワード入力時は入力データを「＊」や「空白」で隠せる。
• ユーザIDまたはパスワードに誤りがあった場合に利用できるエラーメッセージ用の項目を用意している。

作成するAPの基になるAPパターンを次に示します。

• メインプログラムで使用するAPパターン名：BTMENU01

メインプログラムには，次の特長があります。

• 対応しないファンクションキーや［Enter］キーが押されたときの処理が用意されている。
• メニュー画面からは，［F1...見積書］ボタンまたは［F1］キーを選んだときの業務のAPをCALL文で呼び出す仕様となっている。
• メニュー画面から業務ごとのAPを呼び出すとき，メニュー画面をDISABLE文でクローズしている。

なお，このAPパターンを使用してのメインプログラム作成時には次の注意が必要です。

• ユーザIDおよびパスワードの照合処理は含まれていないため，ユーザ独自のコーディングが必要となる。

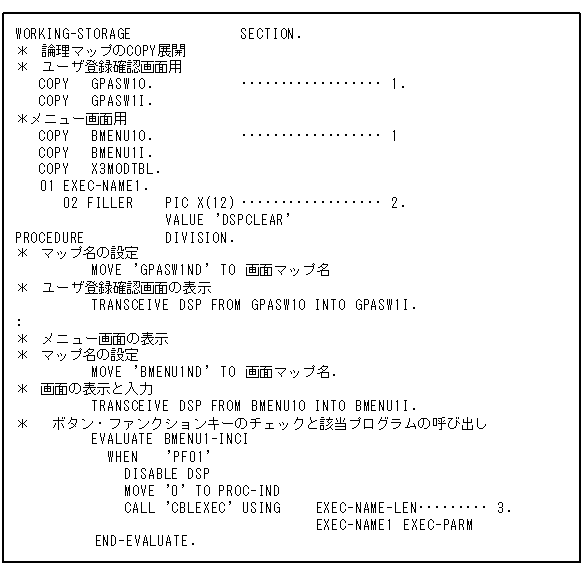

この例題のソースプログラムを「MENUOUT.cbl」として/opt/HIXMAP/samples/COBOLに標準提供しています。ソースプログラムからコーディング上のポイントを抜粋して次に示します。

1. マップ名を変更する。
   プログラム中の「@@@111」を「GPASW1」に，「@@@444」を「BMENU1」に変更します。

2. 実行ファイル名を変更する。
   プログラム中の「###EXE01.exe」を「DSPCLEAR」に変更します。

3. CALL文を使用してAPを呼び出す。
   CALL 'DSPCLEAR'
