SQL実行時（CONNECT〜COMMIT）のPRFトレース情報のイベント名とそのイベントに関連する情報を次の表に，PRFトレース情報の主な取得ポイントを図「PRFトレースの取得ポイントの概念図（HiRDB/シングルサーバの場合）」と図「PRFトレースの取得ポイントの概念図（HiRDB/パラレルサーバの場合）」に示します。

なお，PRFトレース情報には次に示す情報以外に，HiRDBの内部情報を出力することがあります。

表28-2　PRFトレース情報の主な取得ポイント一覧（SQL実行時）

項番	イベント名	イベントID	取得ポイント（図中の番号）※1	主なプロセス	イベント種別※2	取得レベル
1	FESノード要求受け付け	0x11028F00	1	pdrdm	1	00000004
2	FESノード要求応答	0x11018F00	1	pdrdm	1	00000004
3	CONNECT要求受け付け	0x11028A00	1	pdrdm，pdndm	1	00000004
4	CONNECT要求応答	0x11018A00	2	pdrdm，pdndm	1	00000004
5	サーバ割り当て要求受け付け	0x11029100	1	pdscdd	1	00000004
6	サーバ割り当て開始	0x11019100	2	pdscdd	1	00000004
7	サーバ割り当て終了	0x11029101	2	pdfes，pddic，pdbes，pdsds	1	00000004
8	CONNECT要求受け付け（FES，SDS）	0x11022001	1	pdfes，pdsds	1	00000004
9	CONNECT要求応答（FES，SDS）	0x11012001	2	pdfes，pdsds	1	00000004
10	バッファ出力待ち開始	0x10134003	22	pdbes，pdsds	4b	00000004
11	バッファ出力待ち完了	0x10134004	22	pdbes，pdsds	4b	00000004
12	バッファ排他待ち開始	0x13134001	22	pdbes，pdsds	4a	00000004
13	バッファ排他待ち完了	0x13134002	22	pdbes，pdsds	4a	00000004
14	バッファフラッシュ待ち開始	0x13134003	22	pdbes，pdsds	4d	00000004
15	バッファフラッシュ待ち完了	0x13134004	22	pdbes，pdsds	4d	00000004
16	バッファ入力待ち開始	0x13134005	22	pdbes，pdsds	4c	00000004
17	バッファ入力待ち完了	0x13134006	22	pdbes，pdsds	4c	00000004
18	排他解除待ち開始	0x102F8700	22	pdfes，pddic，pdbes，pdsds	8	00000004
19	排他解除待ち終了	0x102F8701	22	pdfes，pddic，pdbes，pdsds	8	00000004
20	カレントログバッファ満杯	0x102F8601	22， 23， 24， 25	pdfes，pddic，pdbes，pdsds，pdlogd，pdlogswd，pdtrnrvd，pdndmd，pdrdmd，pdrsvre	8	00000004
21	システムログの出力先変更	0x10118600	22， 23， 24， 25	pdfes，pddic，pdbes，pdsds，pdtrnrvd，pdndmd，pdrdmd，pdrsvre	8	00000004
22	システムログバッファ全面満杯	0x102F8602	22， 23， 24， 25	pdfes，pddic，pdbes，pdsds，pdlogd，pdlogswd，pdtrnrvd，pdndmd，pdrdmd，pdrsvre	8	00000004
23	SQL実行要求受け付け	0x10022002	3， 13	pdfes，pdsds	1	00000010
24	サーバ割り当て要求	0x11019101	4， 8， 14	pdfes，pdbes，pddic	1	00000010
25	ディクショナリ情報取得要求	0x10013001	4	pdfes	1	00000010
26	ディクショナリ情報取得要求受け付け	0x10023002	5	pddic	1	00000010
27	ディクショナリ情報送信	0x10013003	6	pddic	1	00000010
28	ディクショナリ情報受信	0x10023004	7	pdfes	1	00000010
29	SQL実行要求	0x13012503	8	pdfes，pdbes	1	00000010
30	SQL実行要求受け付け（BES）	0x13022003	9	pdbes	1	00000010
31	SQL実行結果送信	0x13012504	10	pdbes	1	00000010
32	SQL実行結果受信	0x13022504	11	pdfes，pdbes	1	00000010
33	SQL実行要求応答	0x10012002	12， 18	pdfes，pdsds	1	00000010
34	COMMIT要求送信	0x10019600， 0x10029601	14	pdfes	1	00000010
35	COMMIT要求受信	0x10029600， 0x10029602， 0x10029603	15	pdbes	1	00000010
36	COMMIT結果送信	0x10019601	16	pdbes	1	00000010
37	COMMIT結果受信	0x10029601	17	pdfes	1	00000010
38	トランザクション開始	0x11009600	20， 21， 22	pdfes，pdbes，pddic，pdsds	1	00000040
39	システムログバッファリング完了	0x102F8600	22， 23， 24， 25	pdfes，pddic，pdbes，pdsds，pdlogd，pdlogswd，pdtrnrvd，pdndmd，pdrdmd，pdrsvre	8	00000040
40	システムログ出力	0x10008600	22， 23， 24， 25	pdfes，pddic，pdbes，pdsds，pdlogd，pdlogswd，pdtrnrvd，pdndmd，pdrdmd，pdrsvre	2c	00000040
41	シンクポイント時のデータベース書き込み処理代行開始	0x13114001	22	pdbes，pdsds	2a	00000040
42	シンクポイント時のデータベース書き込み処理代行完了	0x13114002	22	pdbes，pdsds	2a	00000040
43	バッファ出力開始	0x10114001	22	pdbes，pdsds	2a	00000040
44	バッファ出力完了	0x10114002	22	pdbes，pdsds	2a	00000040
45	バッファ入力開始	0x13114003	22	pdbes，pdsds	2a	00000040
46	バッファ入力完了	0x13114004	22	pdbes，pdsds	2a	00000040
47	作業表用ファイルの出力開始	0x13114101	22	pdbes，pdsds	2b	00000040
48	作業表用ファイルの出力完了	0x13114102	22	pdbes，pdsds	2b	00000040
49	作業表用ファイルの入力開始	0x13114103	22	pdbes，pdsds	2b	00000040
50	作業表用ファイルの入力完了	0x13114104	22	pdbes，pdsds	2b	00000040

注※1

図「PRFトレースの取得ポイントの概念図（HiRDB/シングルサーバの場合）」，及び図「PRFトレースの取得ポイントの概念図（HiRDB/パラレルサーバの場合）」中の番号と対応しています。図中の対応する番号のポイントで取得されることを意味します。

注※2

イベント種別の内容を次に示します。

イベント種別	内容
1	通信
2a	ディスク入出力：グローバルバッファ
2b	ディスク入出力：作業表
2c	ディスク入出力：システムログ
4a	グローバルバッファ排他情報：バッファ排他待ち
4b	グローバルバッファ排他情報：バッファ出力待ち
4c	グローバルバッファ排他情報：バッファ入力待ち
4d	グローバルバッファ排他情報：バッファフラッシュ待ち
8	その他

　

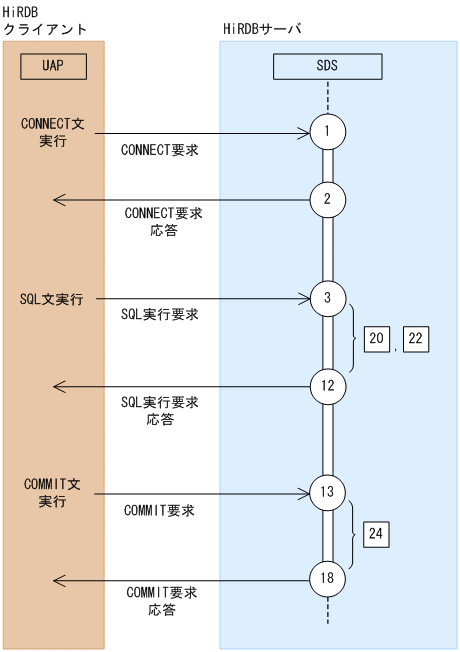

図28-3　PRFトレースの取得ポイントの概念図（HiRDB/シングルサーバの場合）

（凡例）

○：PRFトレースの取得ポイント

□：PRFトレースの取得ポイント間の処理内容

　

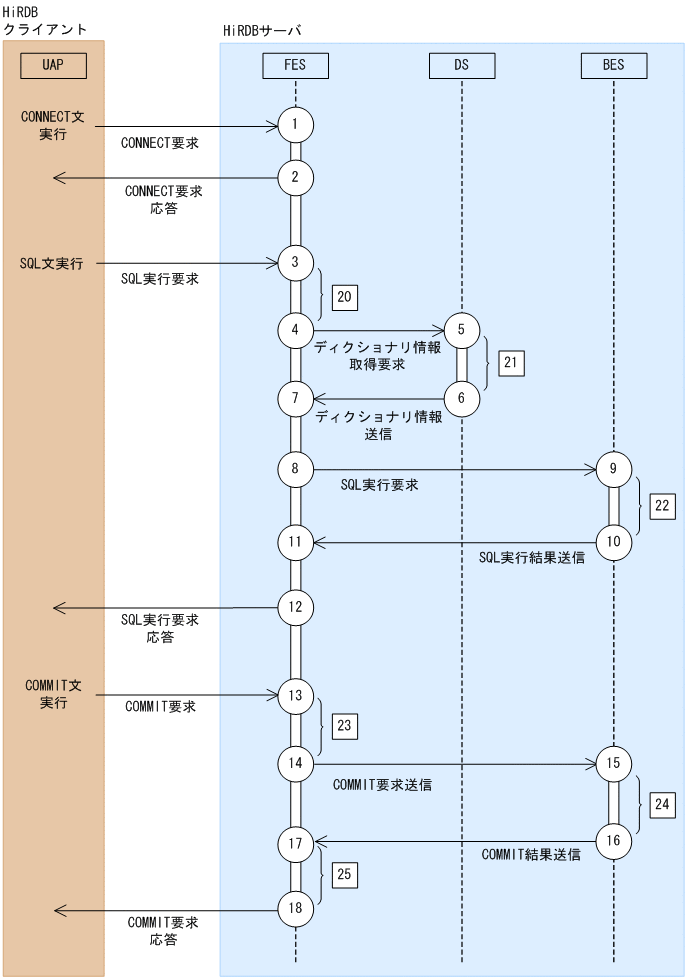

図28-4　PRFトレースの取得ポイントの概念図（HiRDB/パラレルサーバの場合）

（凡例）

○：PRFトレースの取得ポイント

□：PRFトレースの取得ポイント間の処理内容
