メッセージの送受信で発生する障害を次の図に示します。

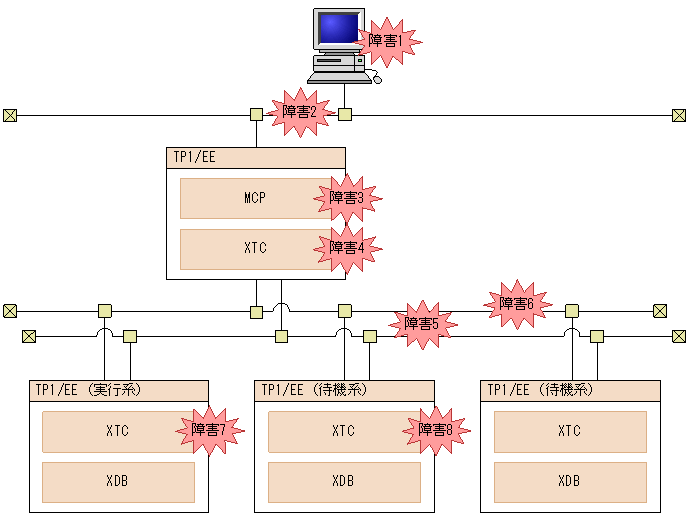

図8-1　メッセージの送受信で発生する障害

説明

障害	障害内容	障害時の動作	システムまたはユーザの対応	ユーザによる対処
1	端末障害	MCPではメッセージが受信できません。端末が起動できない場合は，送信メッセージを破棄します。	MCPでは，リトライによる接続を試みます。リトライ失敗時はメッセージを破棄します。	出力されたメッセージを基に，原因を取り除く必要があります。
2	端末とのLAN障害	メッセージの動作は障害1と同様です。 TCP/IPによる通信の場合，通信障害が発生して，通信回線上でメッセージが消失するおそれがあります。
3	MCPの障害（HAサーバ）	プロセスダウンになります（UOCを含みます）。	障害原因を取り除く必要があります。
4	XTCの障害（HAサーバ系）	プロセスダウンになります。
5	LAN障害（1LAN）	W-send機能によって，処理を継続できます。業務には影響ありません。	XTCでの対応はありません。LANの起動が必要です。
6	LAN障害（2LAN）	転送ができなくなり，エラーが発生します。 出力キュー（OTQ）を閉塞します。	XTCでは，リトライによる再送を試みます。リトライ失敗時はメッセージを破棄します。
7	XTCの障害（CLサーバの実行系）	待機系が起動している場合は，系切り替えが発生します。	障害原因を取り除く必要があります。	ユーザによる対処がなくても，オンラインを継続できます。 障害のあった実行系については，必要に応じて障害対策を実施してください。
8	XTCの障害（CLサーバの待機系）	待機系が停止します。メモリの内容は消失します。		出力されたメッセージを基に，原因を取り除く必要があります。
