CLサーバの場合，次のどちらかの方法でXTCを終了します。

• 実行系のTP1/EEに対してeesvstopコマンドを実行する。
• 実行系が起動しているTP1/Server Baseに対してdcstopコマンドを実行する。

実行系を終了させることで，すべての待機系を連動して終了させます。

系切り替え中に終了コマンドを実行すると，系切り替え後に終了処理を開始します。ただし，終了モードに強制停止を指定した場合は，系切り替え中であっても終了します。

なお，通信障害などによってTP1/EEが待機系を切り離した場合，HAモニタは切り離しを検知しません。この場合，切り離された待機系を次のどちらかの方法で終了させてください。

• 待機系のTP1/EEに対してeesvstopコマンドを実行する。
• 待機系が起動しているTP1/Server Baseに対してdcstopコマンドを実行する。

切り離されていない待機系だけを終了する場合，系切り替えのタイミングによっては，実行系，およびすべての待機系が終了するおそれがあります。

XTCの終了モードには次の四つがあります。

• 正常終了
• 計画停止A
• 計画停止B
• 強制停止

各終了モードの意味については，マニュアル「OpenTP1 運用と操作」を参照してください。ここでは，TP1キャッシュ機能使用時の処理について説明します。

(a)　eesvstopコマンドで終了する場合

終了モードは，eesvstopコマンドのオプションの指定で決定します。ただし，強制停止（eesvstopコマンドに-fオプションを指定）はできません。

(b)　dcstopコマンドで終了する場合

終了モードは，dcstopコマンドのオプションの指定で決定します。

強制停止の場合，実行中のサービス要求の完了を待たないで終了します。処理キュー上の受け付け済みのサービス要求はすべて破棄します。また，XDBの内容は永続化されません。

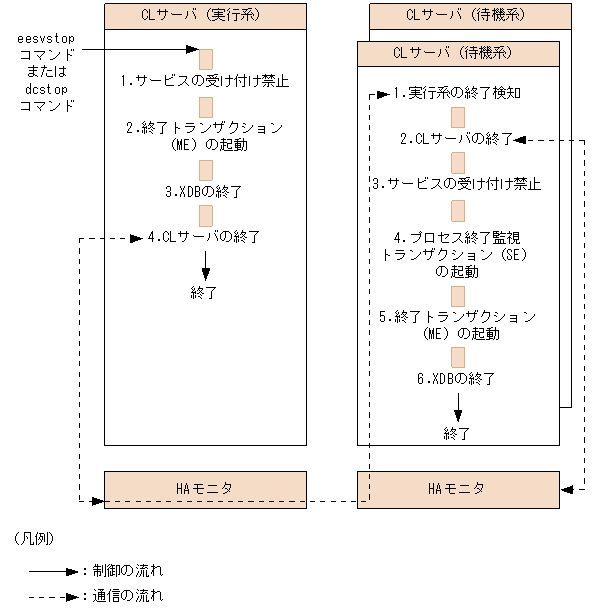

終了時のシステムの処理を次の図に示します。

図6-3　CLサーバでのXTCの終了

実行系の処理の説明

1. サービスの受け付け禁止
   新たなサービスの受け付けを禁止します。

2. 終了トランザクション（ME）の起動
   終了トランザクション（ME）を起動します。このとき，実行系での起動であることをユーザに通知するため，トランザクションインタフェース情報の系情報にEERPC_SYSTEM_ONLINE（実行系を意味する値）を設定して起動します。

3. XDBの終了
   XDBの終了処理を行います。

4. CLサーバの終了
   HAモニタやCLサーバに関する終了処理を行います。この処理以降は，系切り替えが発生しません。


待機系の処理の説明

1. 実行系の終了検知
   HAモニタ経由で，実行系が終了したことを検知します。

2. CLサーバの終了
   HAモニタやCLサーバに関する終了処理を行います。この処理以降は，系切り替えが発生しません。

3. サービスの受け付け禁止
   新たなサービスの受け付けを禁止します。

4. プロセス終了監視トランザクション（SE）の起動
   プロセス終了監視トランザクション（SE）を起動します。

5. 終了トランザクション（ME）の起動
   終了トランザクション（ME）を起動します。このとき，待機系での起動であることをユーザに通知するため，トランザクションインタフェース情報の系情報にEERPC_SYSTEM_STANDBY（待機系を意味する値）を設定して起動します。

6. XDBの終了
   XDBの終了処理を行います。


   参考

   待機系に対して終了コマンドを実行する場合も，処理の流れは同様です。

XTCの終了時にCLサーバで発生する障害については，「8.1.2　XTCの終了時に発生する障害」を参照してください。
