クラスタグループ内の各サーバには，クラスタグループ定義のclgrpdef定義コマンドを定義する必要があります。クラスタグループ定義では，同一のクラスタグループ内での通信で使用するポート番号，マルチキャストアドレス，送信UDPグループなどを指定します。各サーバのクラスタグループ定義は，次の項目を除いて同じ値を指定します。

• 送信UDPグループ
• LANアダプタのホスト名

同一のクラスタグループ内で通信する場合の定義例を次の図に示します。

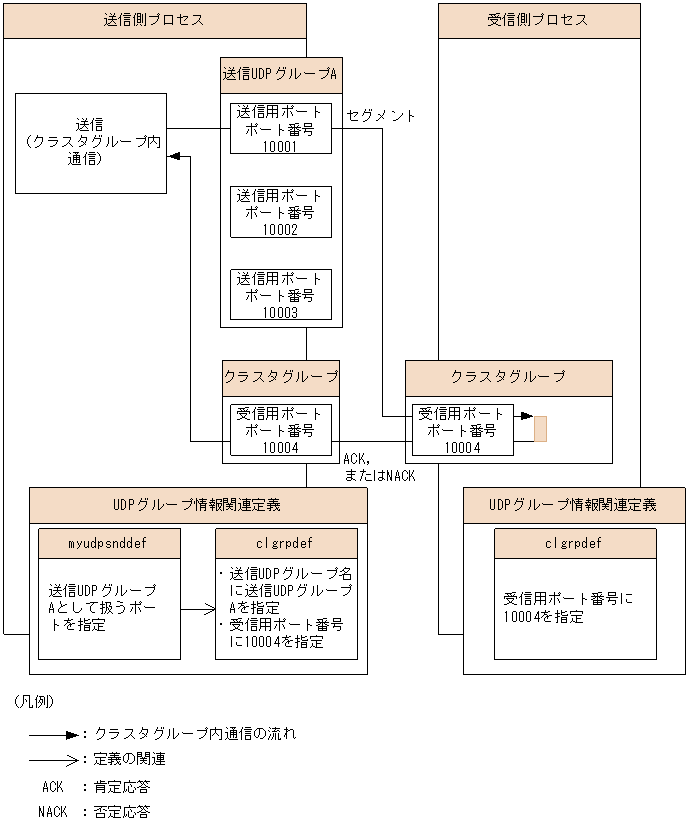

図2-28　同一のクラスタグループ内で通信する場合の定義例

説明

送信側プロセスでは，次のように定義します。

• UDPグループ情報関連定義のmyudpsnddef定義コマンドに，送信UDPグループAとして扱うポート番号，10001，10002，および10003を指定します。
• UDPグループ情報関連定義のclgrpdef定義コマンドの送信UDPグループ名に，送信UDPグループAを指定します。また，受信用ポートのポート番号として10004を指定します。

受信側プロセスでは，次のように定義します。

• clgrpdef定義コマンドで受信用のポート番号として10004を指定します。

同一のクラスタグループ外のサーバと通信する場合（例えば，HAサーバとCLサーバ間，CLサーバと別のCLサーバ間での通信）は，通信先情報をあて先UDPグループ（受信側プロセスにとっての受信UDPグループ）として，eeudpdef定義コマンドで定義します。

あて先UDPグループを定義する場合，該当するあて先グループへのメッセージ送信に使用する送信UDPグループ，および該当するあて先グループからの送達確認受信で使用する受信UDPグループを定義します。省略した場合は，デフォルトの送信UDPグループ，および受信UDPグループが使用されます。

同一のクラスタグループ外のサーバと通信する場合の定義の組み合わせ例を，次の表および図に示します。

表2-11　同一のクラスタグループ外のサーバと通信する場合の定義の組み合わせ例

組み合わせ	あて先UDPグループ名	送信UDPグループ名	受信UDPグループ名
1	あて先UDPグループA	送信UDPグループA	受信UDPグループA
2	あて先UDPグループB	送信UDPグループA	受信UDPグループB

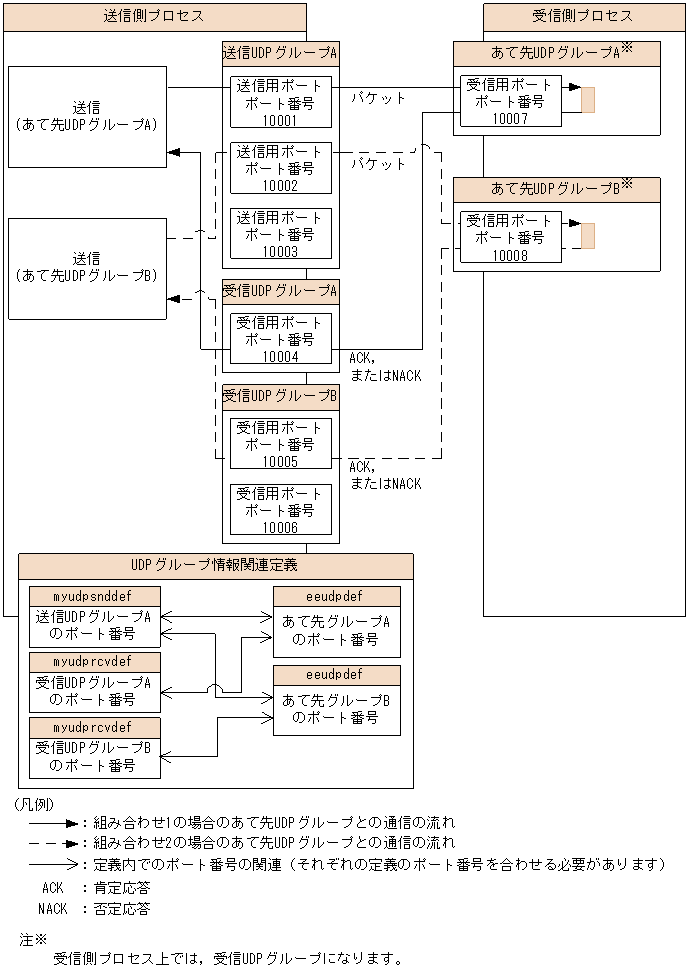

図2-29　同一のクラスタグループ外のサーバと通信する場合の定義の組み合わせ例

説明

送信側プロセスでは，次のように定義します。

• UDPグループ情報関連定義のmyudpsnddef定義コマンドに，送信UDPグループAとして扱うポート番号10001，10002，および10003を指定します。
• UDPグループ情報関連定義のmyudprcvdef定義コマンドを二つ定義し，それぞれの定義に受信UDPグループAとしてポート番号10004，受信UDPグループBとしてポート番号10005，および10006を指定します。
• UDPグループ情報関連定義のeeudpdef定義コマンドを二つ定義し，それぞれの定義のあて先UDPグループ名に，あて先UDPグループA，およびあて先UDPグループBを指定します。また，それぞれのあて先UDPグループに対して，送受信に利用する送信UDPグループおよび受信UDPグループを指定します。

受信側プロセスでは，次のように定義します。

• eeudpdef定義コマンドで受信用のポート番号として10007および10008を指定します。

マルチキャストループバック受信とは，マルチキャストでメッセージを送信する場合に，自マシンを送信対象とすることで，自マシンから送信したメッセージを自マシンで受信することをいいます。マルチキャストループバック受信を行うかどうかは，UDPグループ情報関連定義のmyudpsnddef定義コマンドで選択できます。

■マルチキャストループバック受信をありに設定する場合

マルチキャストによるサービス要求時に，該当するサービスを処理するXTCが同一マシン上に存在する場合は，ループバック受信をあり（-kオプションを指定）に設定してください。

■マルチキャストループバック受信をなしに設定する場合

CLサーバの場合，ループバック受信をありに設定すると，自マシンから送信したメッセージを自マシンで受信し，破棄するという不要な受信処理が発生します。そのため，ループバック受信をなし（-kオプションを省略）に設定することをお勧めします。

上記の二つの条件が重なった場合，次のどちらかの対策をする必要があります。

• ループバック受信ありの送信UDPグループを一つ定義し，サービス要求送信用およびCLサーバ間での通信用の定義として共有する。
• ループバック受信ありとループバック受信なしの送信UDPグループを二つ以上定義し，ループバック受信ありはサービス要求送信用，ループバック受信なしはCLサーバ間での通信用というように用途ごとに割り当てる。
