メッセージを送受信するときの処理の流れを図A-1〜図A-6に示します。

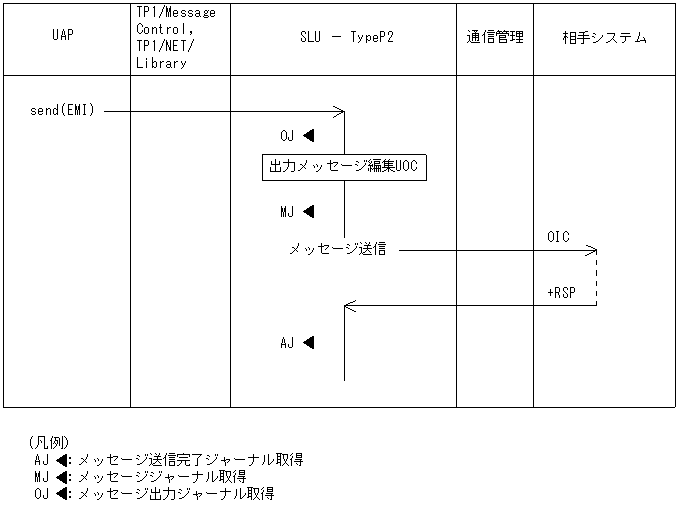

図A-1 一方送信メッセージ（send型／単独セグメントの場合）
![[図データ]](FIGURE/ZU0A0100.GIF)

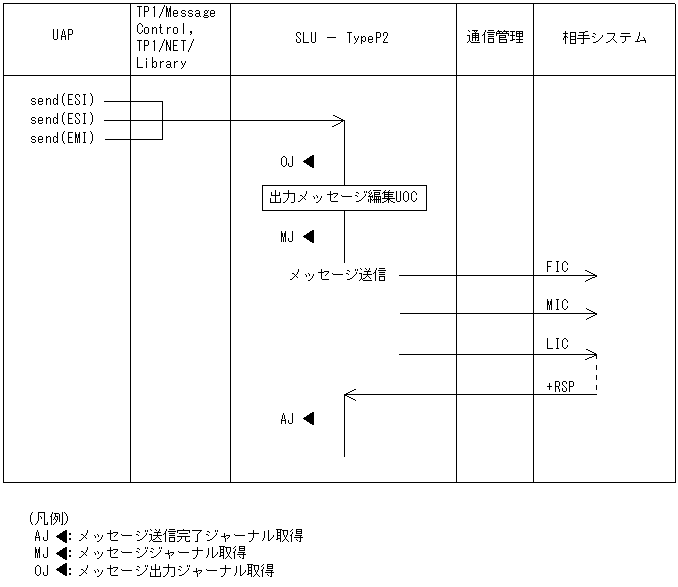

図A-2 一方送信メッセージ（send型／複数セグメントの場合）
![[図データ]](FIGURE/ZU0A0200.GIF)

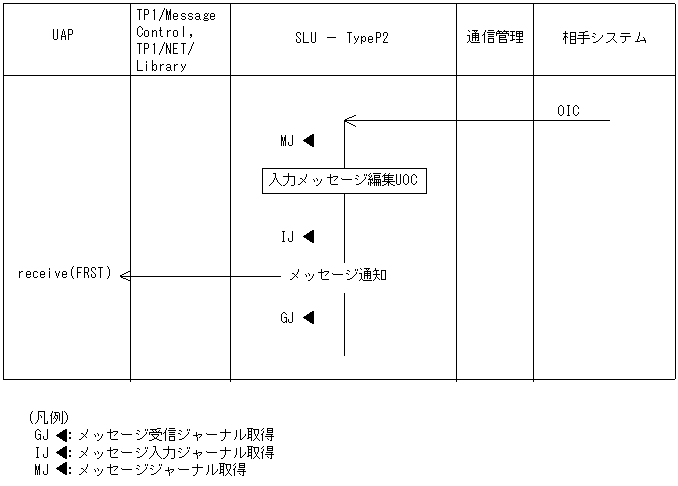

図A-3 一方送信メッセージ（receive型／単独セグメントの場合）
![[図データ]](FIGURE/ZU0A0300.GIF)

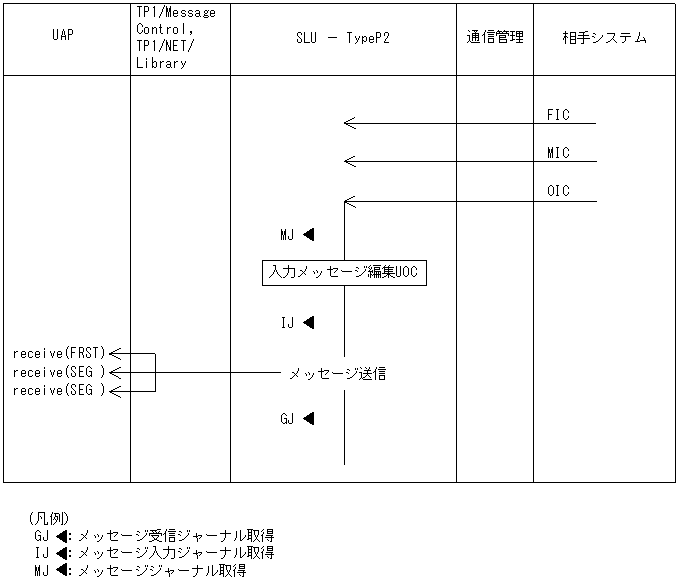

図A-4 一方送信メッセージ（receive型／複数セグメントの場合）
![[図データ]](FIGURE/ZU0A0400.GIF)
図A-5 問い合わせメッセージ（request型／単独セグメントの場合）
![[図データ]](FIGURE/ZU0A0500.GIF)

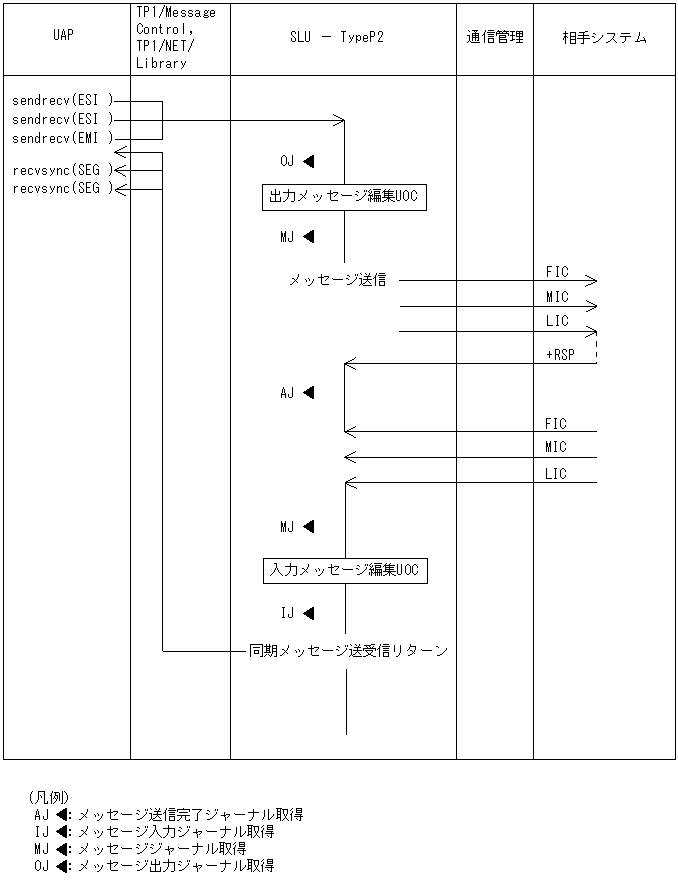

図A-6 問い合わせメッセージ（request型／複数セグメントの場合）
![[図データ]](FIGURE/ZU0A0600.GIF)
