付録D.4 一方送信メッセージの送信
一方送信メッセージを送信するときの処理の流れを，図D-7，図D-8に示します。
- 〈この項の構成〉

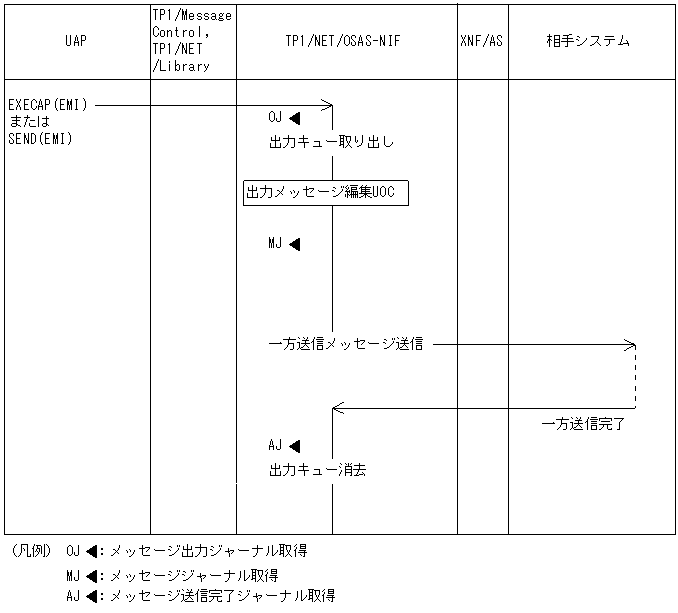

(1) 単一セグメントの場合
|
|
![[図データ]](GRAPHICS/ZU0A0700.GIF)

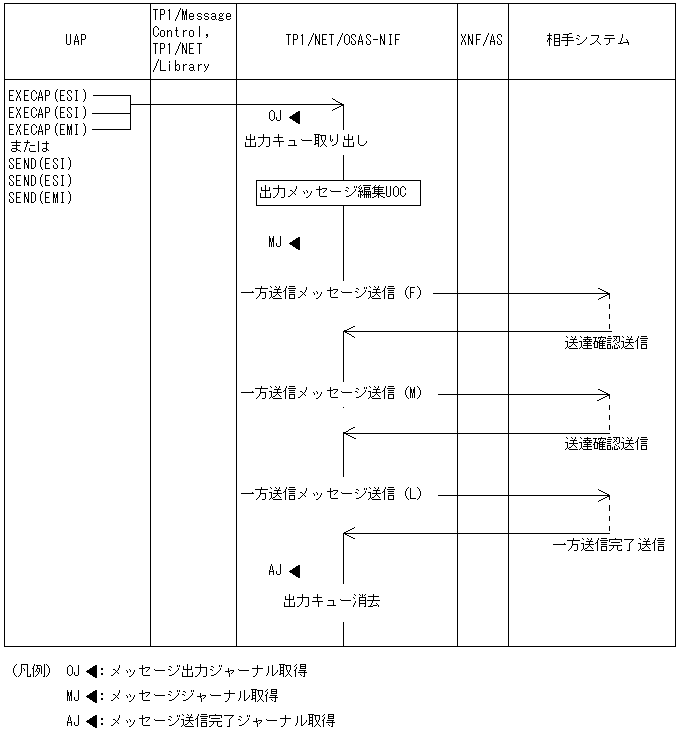

(2) セグメント分割送信の場合
|
|
OpenTP1 Version 7 分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/OSAS-NIF編
-
付録D.4 一方送信メッセージの送信
![[図データ]](GRAPHICS/ZU0A0800.GIF)
