5.1.2　入力メッセージ編集UOCインタフェース

(a)　dcmcf_uoc_min_nの内容

typedef struct {
    DCLONG pro_kind;                      …プロトコル種別
    char   le_name[9];                    …論理端末名称
    char   reserve1[7];                   …予備
    DCLONG rcv_prim;                      …受信サービスプリミティブ
    dcmcf_uocbuff_list_n *buflist_adr;    …受信バッファリストアドレス
    dcmcf_uocbuff_list_n *ebuflist_adr;   …編集バッファリストアドレス
    char   aplname[9];                    …アプリケーション名
    char   reserve2[7];                   …予備
    char   *pro_indv_ifa;                 …プロトコル個別インタフェース
                                            領域アドレス
    DCLONG rtn_detail;                    …詳細リターンコード
    char   reserve3[8];                   …予備
} dcmcf_uoc_min_n;

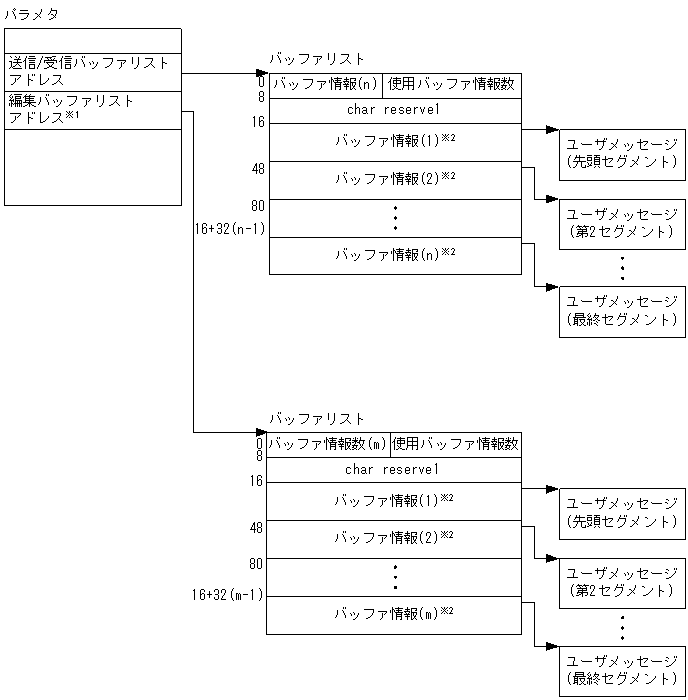

(b)　dcmcf_uocbuff_list_n（バッファリスト）の内容

typedef struct {
    DCLONG buf_num;                       …バッファ情報数
    DCLONG used_buf_num;                  …使用バッファ情報数
    char   reserve1[8];                   …予備
    dcmcf_uocbufinf_n buf_array[DCMCF_UOC_BUFF_MAX];
                                          …バッファ情報
} dcmcf_uocbuff_list_n;

(c)　dcmcf_uocbufinf_n（バッファ情報）の内容

typedef struct {
    char   *buf_adr;                      …バッファアドレス
    DCULONG buf_size;                     …バッファ最大長
    DCULONG seg_size;                     …セグメント長
    char   reserve1[4];                   …予備
    dcmcfuoc_w_type buff_id;              …MCF内部情報
    DCMLONG buff_addr;                    …MCF内部情報
    char   reserve2[4];                   …予備
} dcmcf_uocbufinf_n;

(d)　プロトコル個別インタフェース領域の内容

typedef struct {                        …プロトコル個別インタフェース領域
    char lename[16];                   …MCF内部情報
    char mapname[10];                  …MCF内部情報
    char reserve1[6];                  …予備
    char appname[10];                  …あて先名称領域
    char reserve2[6];                  …予備
} dcmnom_uoc;

(a)　dcmcf_uoc_min_n

• 　pro_kind

  プロトコル種別として，次の値が設定されます。

  • DCMCF_UOC_PRO_NF：NIF/OSIプロトコル

• 　le_name

  メッセージを入力した論理端末の名称が設定されます。

• 　rcv_prim

  受信サービスプリミティブとして，次の値が設定されます。

  • DCMCF_UOC_RCV_BRD：一方送信メッセージの受信

  • DCMCF_UOC_RCV_INQ：問い合わせメッセージの受信

  • DCMCF_UOC_RCV_REP：応答メッセージの受信

  • DCMCF_UOC_RCV_REP_SR：同期型応答メッセージの受信

    DCMCF_UOC_RCV_REP_SRが設定されている場合，アプリケーション名は無効です。

• 　buflist_adr

  受信用バッファリストのアドレスが設定されます。

• 　ebuflist_adr

  編集用バッファリストのアドレスが設定されます。

  メッセージ編集バッファが未定義の場合，つまり，コネクション定義（mcftalccn -e）を省略した場合，ebuflist_adrにはヌル文字が設定されます。

• 　aplname

  すべて「\0」を設定します。

• 　pro_indv_ifa

  プロトコル個別インタフェース領域アドレスが設定されます。

(b)　dcmcf_uocbuff_list_n（バッファリスト）

• 　buf_num

  バッファ情報の数が設定されます。

• 　buf_array

  バッファ情報の配列が設定されます。バッファ情報は，buf_numの数だけ設定されます。

(c)　dcmcf_uocbufinf_n（バッファ情報）

• 　buf_adr

  バッファのアドレスが設定されます。

• 　buf_size

  バッファの最大長が設定されます。

• 　seg_size

  送信，または受信用バッファリストの場合だけ，セグメント長が設定されます。

• 　buff_id，buff_addr

  MCFで使用するパラメタです。

(d)　プロトコル個別インタフェース

• 　lename，mapname

  MCFで使用するパラメタです。

• 　appname

  あて先名称が設定されます。TP1/NET/OSAS-NIFは，相手システムからきたEBCDIKコードを，自システムのコード体系に合わせて変換し，設定します。

  相手システムからのあて先名称が設定されていなかった場合，またはあて先名称に英数字（大文字）以外のコードが設定されている場合は，すべて「\0」を設定します。

(a)　dcmcf_uoc_min_n

• 　aplname

  UOCで決定したアプリケーション名を設定します。

• 　rtn_detail

  詳細リターンコードを設定します。

  このコードは，UOCがDCMCF_UOC_MSG_NGでリターンした場合に，MCFに渡されます。

  MCFは，詳細リターンコードをメッセージログファイルに出力します。

  詳細リターンコードは，-19999〜-19000の範囲で指定してください。

  なお，標準UOCは，詳細リターンコードを使用しません。標準UOCでメッセージ不正を検出した場合は，詳細リターンコードは0になります。

(b)　dcmcf_uocbuff_list_n（バッファリスト）

• 　used_buf_num

  使用したバッファ情報の数を設定します。

(c)　dcmcf_uocbufinf_n（バッファ情報）

• 　seg_size

  セグメント長を設定します。
