分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/OSI-TP編
メッセージを送受信するときのデータの流れ，ジャーナル取得のタイミングを示します。

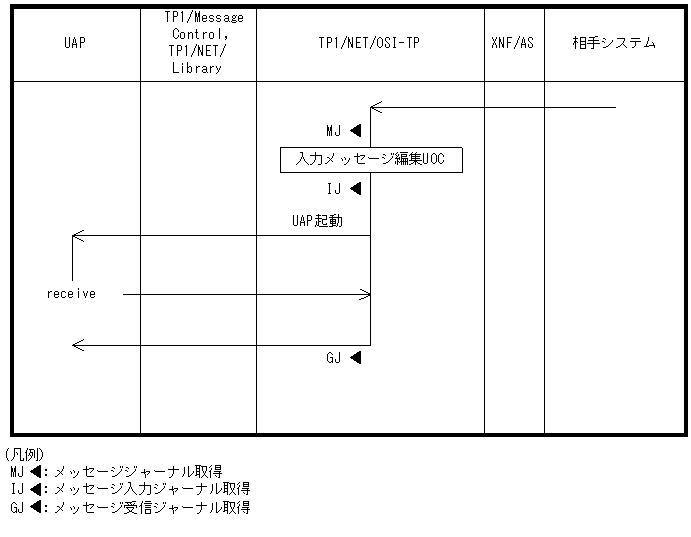

図B-1 一方送信メッセージの受信

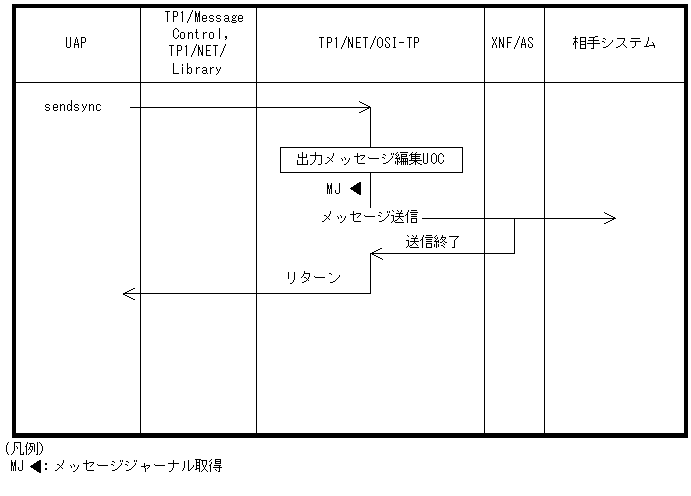

図B-2 同期型のメッセージの送信

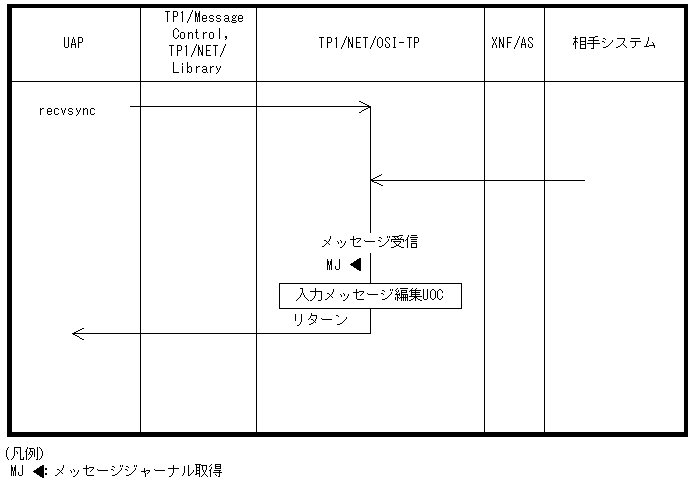

図B-3 同期型のメッセージの受信

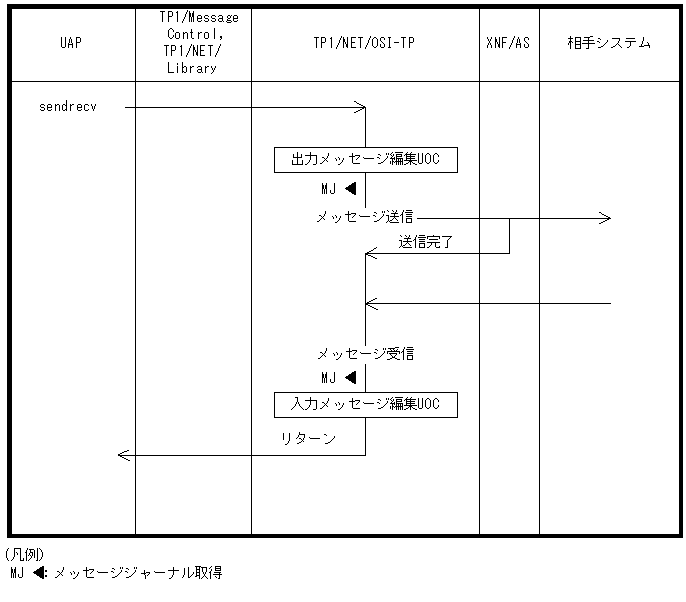

図B-4 同期型のメッセージの送受信
